ISO 5894 پوشش منهول چند پیچ فرورفته CO تجهیزات دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
| سند: | Marine manhole cover CBT 43...14.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد: | ISO 5894: 2018 | مواد: | فولاد ملایم، فولاد ضد زنگ |
|---|---|---|---|
| آزمون: | تست فشار هیدرولیک | ابعاد: | به عنوان استاندارد یا سفارشی ، به عنوان ترسیم مشتری |
| نوع برنامه: | آب محکم ، محکم گاز ، روغن محکم | نوع: | CO ، پیچ خورده ، با عرشه |
| درمان سطح: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA |
| برجسته کردن: | پوشش منهول دریایی ISO GB 11628,پوشش منهول دریایی GB 11628,پوشش منهول ISO بلند شده |
||
توضیحات محصول

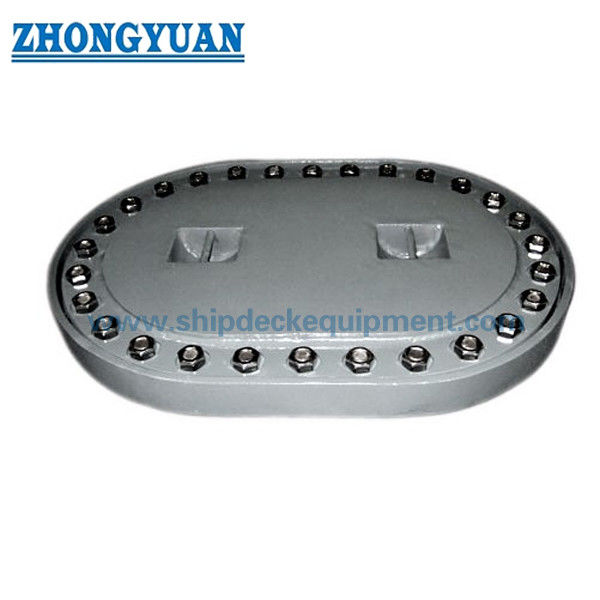

ISO 5894 نوع CO پوشش گودال چند بولت
توضیحات:
نوع ISO 5894 CO یک گودال بیضی با پوشش چند بولت برای کشتی ها است. آن را بر اساس استاندارد IS05892 طراحی و ساخته شده است.از فولاد ساخته شده و مي تونه براي سفينه هاي مختلف استفاده بشه. بولت از فولاد ضد زنگ ساخته شده است و مغز می تواند فولاد ضد زنگ یا برنز یا مس باشد. اگر به محصولات ما علاقه مند هستید، لطفا برای اطلاعات بیشتر با ما تماس بگیرید.
مشخصات فنی اصلی:
- استاندارد: ISO 58942018;
- مواد: فولاد نرم، فولاد ضد زنگ
- آزمایش: آزمایش فشار هیدرولیکی
- ابعاد: به عنوان استاندارد یا سفارشی، به عنوان نقشه مشتری؛
- نوع کاربرد: ضد آب، ضد گاز، ضد روغن
- نوع: نوع CO، بولت، فلش با عرشه
- درمان سطحی: شن و ماسه زدن به S2.5 + یک لایه از اپوکسی، پولیش شده، گالوانیزه شده، درمان سطحی سفارشی در دسترس است.
- گواهینامه های طبقه بندی: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA.
پارامترهای فنی اصلی:
| اندازه اسمی l1×b1 |
l2 | b2 | l3 | b3 | l4 | b4 | t | دستگاه های اتصال قطر |
دستگاه های اتصال شماره |
| ۴۵۰×۳۵۰ | 570 | 470 | 520 | 420 | 622 | 522 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 670 | 470 | 772 | 572 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 670 | 520 | 772 | 622 | 8 | 20 | |
| 800×600 | 920 | 720 | 870 | 670 | 972 | 772 | 12 | 26 | |
| توجه: t برای حداقل ضخامت است، ضخامت هایی که در جدول نشان داده نشده اند می توانند مطابق با شیوه سازنده طراحی شوند. | |||||||||
کلید: 1 صفحه coaming، 3 پوشش، 2 صفحه حلقه، 4 گاسکت، 5 دسته، 6 علامت گذاری 7 بولت جک کردن، 2 × M20
اندازه جوش و جزئیات باید با استاندارد صنعتی شناخته شده مطابقت داشته باشد.
ابعاد داده شده در براکت ()) قابل تنظیم است. قسمت بالای پوشش، از جمله مغز، نباید از سطح فلاش در هنگام انتخاب ابعاد داده شده در براکت بیرون بیاید.
توجه: اگر مناسب باشد، بولت های بلند کننده 2 × M20 را می توان توسط کاربر انتخاب کرد.
توجه: 2 l 1 х b 1 یک سوراخ شفاف است.
توجه: نوع دستگیره می تواند با توجه به شیوه سازنده طراحی و تغییر کند.
نقشه ای از استاندارد ISO 5894 نوع CO گودال بیضی با پوشش پیچ خورده
