GB/T 554 نوع جوش داده شده تجهیزات دو طرفه Bitt Bollard کشتی پهلوگیری تجهیزات پهلوگیری کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد فنی: | GB554-2008 | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، همچنین می تواند فولاد مخصوص یخ شکن را تامین کند. |
|---|---|---|---|
| قطرهای اسمی: | 50 تا 300 میلی متر | وزن: | 7 تا 576 کیلوگرم |
| درمان سطحی: | سندبلاست تا S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی، عملیات سطح سفارشی موجود است. | محدوده SWL: | 13KN- 185KN |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره | ||
| برجسته کردن: | نوع جوش شده بولارد,تجهیزات لنگر انداختن کشتی,GB/T 554 بولارد,Ship Mooring Equipment Bollard,GB/T 554 Bollard |
||
توضیحات محصول

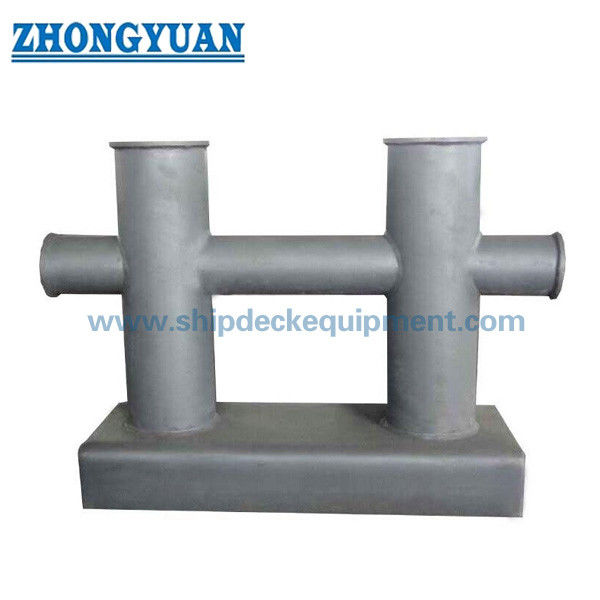

تجهیزات پهلوگیری کشتی GB/T 554 نوع جوش داده شده Double Cross Bitt Bollard
شرح:
GB/T 554 نوع جوش داده شده Double Cross Bitt Bollard Ship Mooring Equipment از بولاردهای صلیبی دوتایی است.قطر اسمی متفاوتی دارد.دارای نوع پیچ و مهره ای و جوشی می باشد.از لوله های فولادی و ورق فولادی ساخته شده است.تمام سطح عاری از خار است.همه این بولاردها تاییدیه انجمن طبقه بندی IACS را دریافت می کنند.ما می توانیم بولارد را با توجه به نیازهای خاص شما ارائه دهیم. همچنین می توانیم ستون فولادی ضد زنگ جلا آینه ای را برای قایق بادبانی تولید کنیم.
مشخصات فنی اصلی:
1. استاندارد فنی: GB554-2008;
2. مواد: فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، همچنین می تواند فولاد ویژه ای برای یخ شکن عرضه کند.
3. قطر اسمی: 50 تا 300 میلی متر.
4. وزن: 7 تا 576 کیلوگرم;
5. درمان سطح: سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، آینه یا ساتن جلا، جلا، گالوانیزه، درمان سطح سفارشی موجود است.
6. محدوده SWL: 13KN- 185KN.
7. گواهی های طبقه بندی:CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره.
پارامتر فنی اصلی:
| قطر اسمی | بار کاری ایمن | آ | A1 | A2 | ب | د | d1 | دی | D1 | ساعت |
| (SWL) / kN | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| قطر اسمی | h1 | h2 | اچ | L | r |
تی ≥ |
t1 ≥ |
پیچ | وزن | |
| اندازه پیچ | عدد | کیلوگرم | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
نقاشی ازتجهیزات پهلوگیری کشتی GB/T 554 نوع جوش داده شده Double Cross Bitt Bollard
