دکمه رولر رولر فولاد ریخته شده دریایی CB / T 3861 نوع B نوع باز رولر تک
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد: | CB/T 3861 نوع B | قطر غلتکی: | 150 تا 450 میلی متر |
|---|---|---|---|
| وزن غلتکی: | 24.8 تا 310 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، RINA، IRS، RS، و غیره. |
| برجسته کردن: | دکمه غلتکی فولادی ریخته گری CB/T 3861,دکمه غلتکی تجهیزات پهلوگیری کشتی,دکمه غلتکی کشتی سفارشی |
||
توضیحات محصول

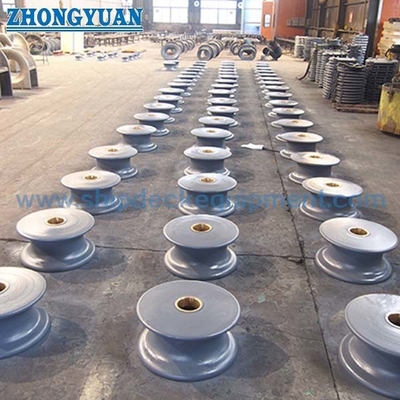

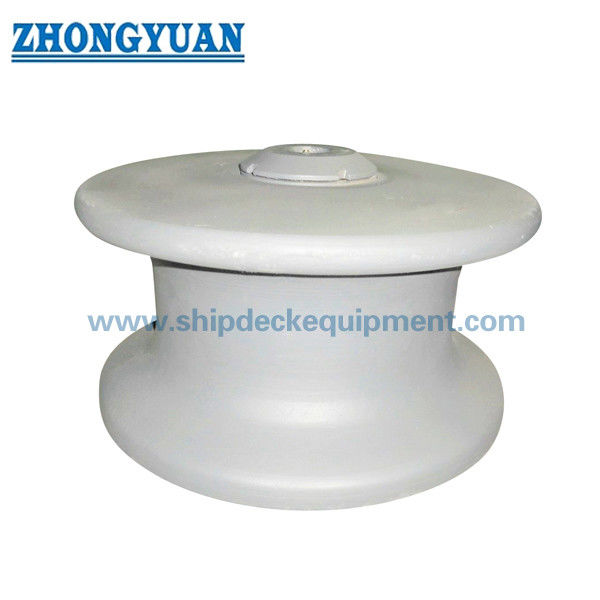

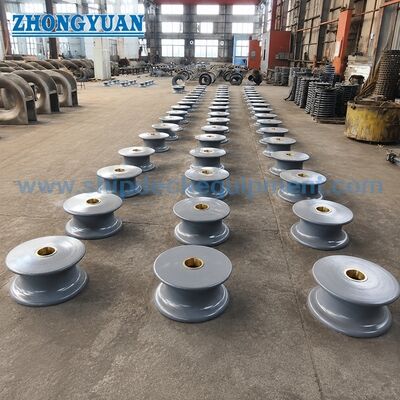

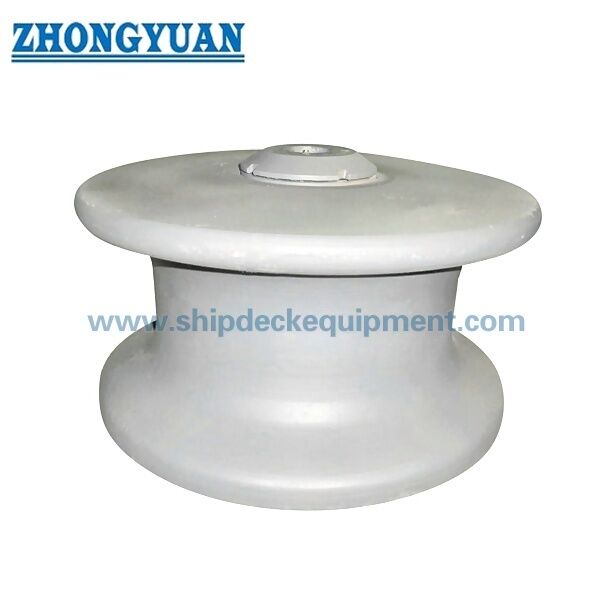

دکمه غلتکی پهلوگیری فولادی چدنی دریایی | CB/T 3861 نوع B نوع باز تک غلتکی
بررسی اجمالی محصول
دکمه غلتکی ریخته گری فولادی CB/T 3861 نوع B یک غلتک تک نوع باز است که در تجهیزات پهلوگیری کشتی استفاده می شود. در موقعیتهای هدایت خط پهلوگیری نصب میشود که آرایش کشتی به جای لبه ثابت، به یک سطح تماس طناب چرخان نیاز دارد. غلتک به هدایت طناب PP یا سیم طناب فولادی کمک می کند، اصطکاک موضعی را کاهش می دهد و از حرکت نرم تر طناب در حین پهلوگیری، جابجایی و عملیات پهلوگیری بندر پشتیبانی می کند.
این صفحه قطر غلتک نوع B از 150 میلی متر تا 450 میلی متر با SWL از 127 کیلونیوتن تا 617 کیلو نیوتن را مطابق جدول پارامتر ارائه شده پوشش می دهد. الزامات فنی ارائه شده بیان می کند که غلتک مونتاژ شده باید بار افقی برابر دو برابر SWL را بدون تغییر شکل دائمی، ترک یا سایر عیوب مؤثر بر استحکام تحمل کند، و مجموعه غلتک باید به طور انعطاف پذیر و بدون گیر کردن بچرخد. ساختار شبیه به ترتیبات غلتکی NS 2585 است. در صورت نیاز به تعویض، قابلیت تعویض ابعادی باید با ترسیم تایید شود.
مشخصات سریع
• استاندارد و نوع: CB/T 3861 نوع B نوع باز ← مناسب برای چیدمان های دکمه ای غلتکی پهلوگیری کشتی با استفاده از یک غلتک چرخان.
• محدوده قطر غلتک: 150 تا 450 میلی متر ← با توجه به اندازه طناب، SWL، و چیدمان ایستگاه پهلوگیری موجود انتخاب کنید.
• محدوده SWL: 127 تا 617 کیلو نیوتن → به عنوان پایه بار محصول برای تأیید استحکام افقی استفاده می شود. این یک بار طناب شکستن نیست.
• حداکثر قطر کابل: طناب PP 32 تا 80 میلی متر / طناب فولادی 16 تا 44 میلی متر → مرجع سازگاری اولیه برای انتخاب طناب.
• مرجع سیم طناب فولادی: 1770 مگاپاسکال، 6×37 → از مشخصات طناب پروژه برای تایید انتخاب نهایی استفاده کنید.
• عملکرد مونتاژ: ظرفیت بار افقی 2×SWL بدون تغییر شکل دائمی، ترک، یا عیوب موثر بر استحکام با توجه به نیاز ارائه شده.
• الزامات چرخش: غلتک مونتاژ شده باید آزادانه و بدون گیر کردن بچرخد ← برای حفاظت از طناب و بازرسی نگهداری مهم است.
• گزینه های بلبرینگ / بوش: فولاد ضد زنگ، مس یا برنز ← با توجه به قرار گرفتن در معرض خوردگی، طرح نگهداری و نیاز پروژه انتخاب شده است.
پارامترهای فنی اصلی
| غلتک قطر D |
SWL KN |
حداکثر قطر کابل | اندازه | وزن کیلوگرم |
||||||||
| طناب PP | SWR استحکام کششی سیم طناب فولادی 1770 مگا پاسکال، 6x37 |
D1 | D2 | اچ | ساعت | د | اس | ک | K1 | |||
| 150 | 127 | 32 | 16 | 240 | 90 | 154 | 130 | 80 | 5 | 9 | 7 | 24.8 |
| 200 | 191 | 40 | 20 | 310 | 115 | 186 | 162 | 100 | 10 | 8 | 49.3 | |
| 250 | 274 | 45 | 24 | 380 | 135 | 230 | 202 | 120 | 6 | 92 | ||
| 300 | 323 | 50 | 28 | 440 | 155 | 255 | 226 | 130 | 7 | 13 | 10 | 127 |
| 350 | 431 | 55 | 34 | 500 | 175 | 271 | 242 | 150 | 168 | |||
| 400 | 559 | 65 | 40 | 560 | 185 | 307 | 278 | 160 | 14 | 12 | 252 | |
| 450 | 617 | 80 | 44 | 630 | 210 | 316 | 287 | 180 | 310 | |||
راهنمای انتخاب و استعلام
مرحله 1: نوع باز CB/T 3861 نوع B و قطر غلتک مورد نیاز D را از 150 تا 450 میلی متر تأیید کنید.
مرحله 2: SWL مورد نیاز، نوع طناب و حداکثر قطر طناب را بررسی کنید. SWL را با بار قطع طناب یا طناب MBL جایگزین نکنید.
مرحله 3: تأیید نیاز مواد، مانند فولاد ریختهگری، فولاد ریختهگریشده ضد زنگ یا سایر مواد خاص پروژه. درجه مواد باید قبل از نقل قول تأیید شود.
مرحله 4: مواد یاتاقان یا بوش مانند فولاد ضد زنگ، مس یا برنز را تأیید کنید و تأیید کنید که آیا دسترسی به گریس طبق برنامه نگهداری لازم است یا خیر.
مرحله 5: تایید عملیات سطح: انفجار Sa 2.5 با پرایمر فروشگاهی اپوکسی، گالوانیزه، پرداخت برای قطعات ضد زنگ یا سیستم پوشش سفارشی.
مرحله 6: مقدار، نوع کشتی، موقعیت نصب، نیاز جامعه طبقه بندی، نقاشی یا عکس مرجع، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
تک غلتکی نوع باز | بدنه غلتکی فولادی ریخته گری | چیدمان محور غلتکی / پین | بلبرینگ/بوش فولاد ضد زنگ، مس یا برنز | نقطه نگهداری گریس | ساختار پایه / پشتیبانی طبق نقشه | سطح تمام شده پوشش داده شده یا ضد زنگ
مزایای طراحی، بارگذاری و نگهداری
غلتک تک چرخان سطح تماس با طناب کنترل شده را فراهم می کند و در مقایسه با لبه راهنما طناب ثابت به کاهش اصطکاک لغزشی کمک می کند.
• محدوده نوع B SWL 127 تا 617 کیلو نیوتن را پوشش می دهد، که چندین اندازه استاندارد را برای طرح بندی ایستگاه های پهلوگیری و قطر طناب های مختلف می دهد.
• الزامات عملکرد ارائه شده از شرایط بار افقی 2×SWL استفاده می کند، که به کشتی سازی ها کمک می کند مجموعه غلتک را در برابر تغییر شکل دائمی، ترک ها و عیوب مؤثر بر استحکام بررسی کنند.
• چرخش آزاد پس از مونتاژ یک نقطه بازرسی کلیدی است. چرخش صاف، سایش طناب را کاهش می دهد و تشخیص مسائل مربوط به تعمیر و نگهداری را قبل از عملیات آسان تر می کند.
• گزینه های یاتاقان/بوش فولاد ضد زنگ، مس، یا برنز را می توان برای مطابقت با قرار گرفتن در معرض خوردگی، روش روغن کاری و اولویت نگهداری انتخاب کرد.
• دسترسی تعمیر و نگهداری گریس از روانکاری منظم پشتیبانی می کند تا غلتک بتواند به حرکت روان در خدمات دریایی ادامه دهد.
• سطح ریخته گری، شعاع تماس با طناب، تناسب شفت و آماده سازی پوشش باید به دقت بررسی شود زیرا مستقیماً بر حفاظت طناب، چرخش و پذیرش بازرسی تأثیر می گذارد.
ویژگی های سفارشی
• استاندارد: CB/T 3861 ← زمانی که مشخصات کشتی یا نقشه کشتی سازی نیاز به این استاندارد غلتکی دریایی چینی دارد استفاده کنید.
• نوع: نوع B نوع باز ← آرایش غلتکی تک در معرض برای هدایت خط پهلوگیری.
• قطر غلتک: 150 / 200 / 250 / 300 / 350 / 400 / 450 میلیمتر → انتخاب بر اساس SWL، قطر طناب و فضای نصب.
• SWL: 127 تا 617 کیلو نیوتن → مرجع رتبه بندی بار محصول از جدول ارائه شده. نه یک SWL بالابر و نه بار شکستن طناب.
• طناب قابل اجرا: طناب PP و سیم طناب فولادی ← مرجع سیم طناب فولادی در جدول 1770 مگاپاسکال، 6×37 است.
• مواد: فولاد ریختهگری بهعنوان مبنای محصول ← فولاد ریختهگریشده ضد زنگ و سایر گزینههای مواد فهرستشده باید با نقشه و مشخصات پروژه تأیید شوند.
• یاتاقان / بوش: فولاد ضد زنگ، مس یا برنز ← بر اساس مقاومت در برابر خوردگی و نیاز روغنکاری انتخاب شده است.
• تصفیه سطح: Sa 2.5 انفجار + پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی یا سفارشی → پوشش نهایی باید از مشخصات پوشش ظرف پیروی کند.
• مورد نیاز گواهی: گواهی سازنده یا گواهی کلاس طبق سفارش → محدوده بازرسی کلاس باید قبل از نقل قول تأیید شود.
چگونه کار می کند
خط پهلوگیری به غلتک نزدیک می شود ← تماس طناب با سطح غلتک دوار ← چرخش غلتک با حرکت طناب ← اصطکاک و سایش محلی طناب کاهش می یابد ← بار افقی از طریق مجموعه غلتک به ساختار کشتی نگهدارنده منتقل می شود.
برنامه های کاربردی
ایستگاه های پهلوگیری کشتی | موقعیت های هدایت طناب عرشه | ترتیبات راهنمای Fairlead و Roller | پروژه های نوساز | تعمیر و تعویض کشتی | کشتی های باری | یدک کش | بارج | قایق های کار | تجهیزات پهلوگیری بندر
گواهینامه ها و مزایا
گواهی ها را می توان با توجه به نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد، الزامات تأیید بار و رویه تأیید جامعه طبقاتی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.
طراحی و عکس
سوالات متداول
Q1: چگونه باید اندازه غلطک CB/T 3861 نوع B صحیح انتخاب شود؟
A1: قطر غلتک را با توجه به SWL مورد نیاز، طناب PP یا قطر طناب فولادی، فضای نصب و نقشه چیدمان پهلوگیری کشتی انتخاب کنید. SWL و حداکثر قطر کابل هر دو باید قبل از نقل قول بررسی شوند.
Q2: آیا SWL در جدول با بار شکستن طناب یا بلند کردن SWL یکسان است؟
A2: خیر. SWL فهرست شده مرجع رتبه بندی بار محصول برای دکمه غلتک پهلوگیری است. نباید به عنوان بار شکستن طناب، MBL طناب یا تجهیزات بالابر SWL در نظر گرفته شود.
Q3: چه چیزی باید قبل از تولید یا بازرسی کلاس بررسی شود؟
A3: نوع استاندارد، اندازه، درجه مواد، مواد یاتاقان یا بوش، عملیات سطح، نقشه، محدوده بازرسی و الزامات گواهی را تأیید کنید. اگر گواهی کلاس یا بازرسی مورد نیاز باشد، باید قبل از نقل قول تایید شود.
