غلتک دریایی فولادی ریختهگری 150-450 میلیمتر | نوع باز CB/T 3861 نوع B
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد: | CB/T 3861 نوع B | قطر غلتکی: | 150 تا 450 میلی متر |
|---|---|---|---|
| وزن غلتکی: | 24.8 تا 310 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، RINA، IRS، RS، و غیره. |
| برجسته کردن: | دکمه غلتکی فولادی ریخته گری CB/T 3861,دکمه غلتکی تجهیزات پهلوگیری کشتی,دکمه غلتکی کشتی سفارشی |
||
توضیحات محصول

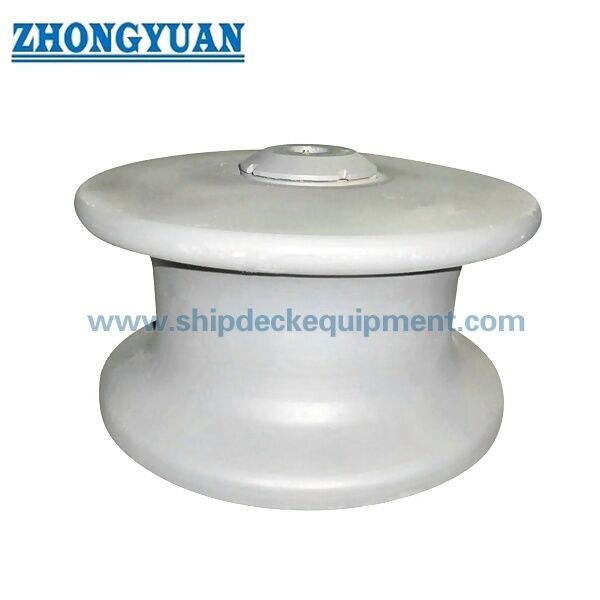

غلتک دریایی فولادی ریختهگری 150-450 میلیمتر | نوع B CB/T 3861 باز
مرور کلی محصول
غلتک دریایی فولادی ریختهگری نوع B CB/T 3861 یک غلتک تکی از نوع باز است که در تجهیزات مهار کشتی استفاده میشود. این غلتک در موقعیتهای هدایت طناب مهار نصب میشود که چیدمان کشتی نیازمند سطح تماس چرخان طناب به جای لبه ثابت است. این غلتک به هدایت طناب PP یا طناب سیم فولادی کمک میکند، اصطکاک موضعی را کاهش میدهد و حرکت روانتر طناب را در حین پهلوگیری، جابجایی و عملیات مهار در بندر پشتیبانی میکند.
این صفحه شامل قطر غلتک نوع B از 150 میلیمتر تا 450 میلیمتر با SWL از 127 کیلونیوتن تا 617 کیلونیوتن طبق جدول پارامترهای ارائه شده است. الزامات فنی ارائه شده بیان میکند که غلتک مونتاژ شده باید در برابر بار افقی برابر با دو برابر SWL بدون تغییر شکل دائمی، ترک یا سایر نقصهای تأثیرگذار بر استحکام مقاومت کند و مجموعه غلتک باید بدون گیر کردن به صورت انعطافپذیر بچرخد. ساختار مشابه چیدمان غلتک NS 2585 توصیف شده است؛ قابلیت تعویض ابعادی باید با نقشه در صورت نیاز به تعویض تأیید شود.
مشخصات سریع
استاندارد و نوع: CB/T 3861 نوع B باز → مناسب برای چیدمانهای استاندارد غلتک-دکمه مهار کشتی با استفاده از یک غلتک چرخان.
محدوده قطر غلتک: 150 تا 450 میلیمتر → بر اساس اندازه طناب، SWL و چیدمان ایستگاه مهار موجود انتخاب کنید.
محدوده SWL: 127 تا 617 کیلونیوتن → به عنوان مبنای بار محصول برای تأیید استحکام افقی استفاده میشود؛ این بار شکست طناب نیست.
حداکثر قطر کابل: طناب PP 32 تا 80 میلیمتر / طناب سیم فولادی 16 تا 44 میلیمتر → مرجع سازگاری اولیه برای انتخاب طناب.
مرجع طناب سیم فولادی: 1770 مگاپاسکال، 6×37 → از مشخصات طناب پروژه برای تأیید انتخاب نهایی استفاده کنید.
عملکرد مونتاژ: ظرفیت بار افقی 2×SWL بدون تغییر شکل دائمی، ترک یا نقصهای تأثیرگذار بر استحکام طبق الزامات ارائه شده.
الزامات چرخش: غلتک مونتاژ شده باید بدون گیر کردن آزادانه بچرخد → برای محافظت از طناب و بازرسی نگهداری مهم است.
گزینههای بلبرینگ / بوش: فولاد ضد زنگ، مس یا برنز → بر اساس میزان قرار گرفتن در معرض خوردگی، برنامه نگهداری و الزامات پروژه انتخاب میشود.
پارامترهای فنی اصلی
| غلتک قطر D |
SWL کیلونیوتن |
حداکثر قطر کابل | اندازه | وزن کیلوگرم |
||||||||
| طناب PP | SWR مقاومت کششی طناب سیم فولادی 1770MPa, 6x37 |
D1 | D2 | H | h | d | S | k | K1 | |||
| 150 | 127 | 32 | 16 | 240 | 90 | 154 | 130 | 80 | 5 | 9 | 7 | 24.8 |
| 200 | 191 | 40 | 20 | 310 | 115 | 186 | 162 | 100 | 10 | 8 | 49.3 | |
| 250 | 274 | 45 | 24 | 380 | 135 | 230 | 202 | 120 | 6 | 92 | ||
| 300 | 323 | 50 | 28 | 440 | 155 | 255 | 226 | 130 | 7 | 13 | 10 | 127 |
| 350 | 431 | 55 | 34 | 500 | 175 | 271 | 242 | 150 | 168 | |||
| 400 | 559 | 65 | 40 | 560 | 185 | 307 | 278 | 160 | 14 | 12 | 252 | |
| 450 | 617 | 80 | 44 | 630 | 210 | 316 | 287 | 180 | 310 | |||
راهنمای انتخاب و استعلام
مرحله 1: نوع باز CB/T 3861 و قطر غلتک مورد نیاز D از 150 تا 450 میلیمتر را تأیید کنید.
مرحله 2: SWL مورد نیاز، نوع طناب و حداکثر قطر طناب را بررسی کنید. SWL را با بار شکست طناب یا MBL طناب جایگزین نکنید.
مرحله 3: الزامات مواد، مانند فولاد ریختهگری، فولاد ضد زنگ ریختهگری یا مواد مشخص شده دیگر پروژه را تأیید کنید. درجه مواد باید قبل از قیمتگذاری تأیید شود.
مرحله 4: مواد بلبرینگ یا بوش، مانند فولاد ضد زنگ، مس یا برنز را تأیید کنید و تأیید کنید که آیا دسترسی به گریس توسط برنامه نگهداری مورد نیاز است.
مرحله 5: عملیات سطح را تأیید کنید: سندبلاست Sa 2.5 با پرایمر اپوکسی کارگاهی، گالوانیزه، پولیش برای قطعات استیل ضد زنگ، یا سیستم پوشش سفارشی.
مرحله 6: تعداد، نوع کشتی، موقعیت نصب، الزامات انجمن طبقهبندی، نقشه یا عکس مرجع، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
غلتک تکی از نوع باز | بدنه غلتک فولادی ریختهگری | چیدمان محور / پین غلتک | گزینه بلبرینگ/بوش فولاد ضد زنگ، مس یا برنز | نقطه نگهداری گریس | ساختار پایه / پشتیبانی طبق نقشه | سطح پوشش داده شده یا استیل ضد زنگ
مزایای طراحی، بار و نگهداری
غلتک چرخان تکی یک سطح تماس کنترل شده طناب را فراهم میکند و به کاهش اصطکاک لغزشی در مقایسه با لبه راهنمای طناب ثابت کمک میکند.
محدوده نوع B SWL 127 تا 617 کیلونیوتن را پوشش میدهد و چندین اندازه استاندارد برای چیدمانهای مختلف ایستگاه مهار و قطرهای طناب ارائه میدهد.
الزامات عملکردی ارائه شده از شرایط بار افقی 2×SWL استفاده میکند و به کشتیسازان کمک میکند تا مجموعه غلتک را در برابر تغییر شکل دائمی، ترک و نقصهای تأثیرگذار بر استحکام بررسی کنند.
چرخش آزاد پس از مونتاژ یک نقطه بازرسی کلیدی است. چرخش روان، سایش طناب را کاهش میدهد و شناسایی مشکلات نگهداری را قبل از عملیات آسانتر میکند.
گزینههای بلبرینگ/بوش فولاد ضد زنگ، مس یا برنز را میتوان برای مطابقت با میزان قرار گرفتن در معرض خوردگی، روش روانکاری و ترجیحات نگهداری انتخاب کرد.
دسترسی به نگهداری گریس از روانکاری منظم پشتیبانی میکند تا غلتک بتواند در سرویس دریایی به طور روان حرکت کند.
سطح ریختهگری، شعاع تماس طناب، تناسب محور و آمادهسازی پوشش باید به دقت بررسی شوند زیرا مستقیماً بر محافظت از طناب، چرخش و پذیرش بازرسی تأثیر میگذارند.
ویژگیهای سفارشی
استاندارد: CB/T 3861 → زمانی استفاده میشود که مشخصات کشتی یا نقشه کشتیسازی به این استاندارد غلتک دریایی چینی اشاره دارد.
نوع: نوع B باز → چیدمان غلتک تکی در معرض دید برای هدایت خط مهار.
قطر غلتک: 150 / 200 / 250 / 300 / 350 / 400 / 450 میلیمتر → بر اساس SWL، قطر طناب و فضای نصب انتخاب کنید.
SWL: 127 تا 617 کیلونیوتن → مرجع رتبهبندی بار محصول از جدول ارائه شده؛ SWL بالابر نیست و بار شکست طناب نیست.
طناب قابل استفاده: طناب PP و طناب سیم فولادی → مرجع طناب سیم فولادی در جدول 1770 مگاپاسکال، 6×37 است.
جنس: فولاد ریختهگری به عنوان مبنای محصول → فولاد ضد زنگ ریختهگری و سایر گزینههای مواد ذکر شده باید با نقشه و مشخصات پروژه تأیید شوند.
بلبرینگ / بوش: فولاد ضد زنگ، مس یا برنز → بر اساس مقاومت در برابر خوردگی و الزامات روانکاری انتخاب میشود.
عملیات سطح: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، گالوانیزه، پولیش شده یا سفارشی → پوشش نهایی باید مطابق با مشخصات پوشش کشتی باشد.
الزام گواهینامه: گواهینامه سازنده یا گواهینامه کلاس طبق سفارش → دامنه بازرسی کلاس باید قبل از قیمتگذاری تأیید شود.
نحوه کار
خط مهار به غلتک نزدیک میشود → طناب با سطح غلتک چرخان تماس پیدا میکند → غلتک با حرکت طناب میچرخد → اصطکاک و سایش موضعی طناب کاهش مییابد → بار افقی از طریق مجموعه غلتک به ساختار کشتی پشتیبان منتقل میشود.
کاربردها
ایستگاههای مهار کشتی | موقعیتهای هدایت طناب عرشه | چیدمانهای هدایت فیرلی و غلتک | پروژههای ساخت جدید | تعمیر و تعویض کشتی | کشتیهای باری | یدککشها | بارجها | قایقهای کاری | تجهیزات مهار بندر
گواهینامهها و مزایا
گواهینامهها میتوانند بر اساس الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد، الزامات تأیید بار و رویه تأیید انجمن طبقهبندی ترتیب داده شوند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

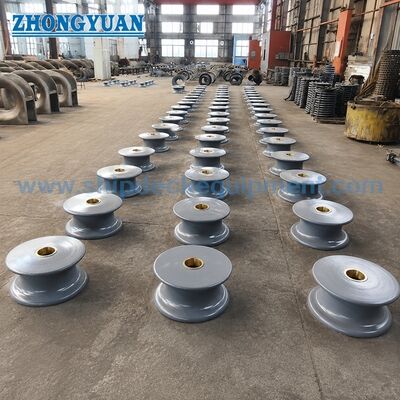

نقشه و عکسها
سوالات متداول
س1: چگونه اندازه صحیح غلتک نوع B CB/T 3861 انتخاب شود؟
پ1: قطر غلتک را بر اساس SWL مورد نیاز، قطر طناب PP یا طناب سیم فولادی، فضای نصب و نقشه چیدمان مهار کشتی انتخاب کنید. SWL و حداکثر قطر کابل باید قبل از قیمتگذاری بررسی شوند.
س2: آیا SWL در جدول با بار شکست طناب یا SWL بالابر یکسان است؟
پ2: خیر. SWL ذکر شده مرجع رتبهبندی بار محصول برای دکمه غلتک مهار است. نباید به عنوان بار شکست طناب، MBL طناب یا SWL تجهیزات بالابر در نظر گرفته شود.
س3: قبل از تولید یا بازرسی کلاس چه مواردی باید بررسی شود؟
پ3: استاندارد، نوع، اندازه، درجه مواد، مواد بلبرینگ یا بوش، عملیات سطح، نقشه، دامنه بازرسی و الزامات گواهینامه را تأیید کنید. اگر گواهینامه کلاس یا بازرسی شاهد مورد نیاز است، باید قبل از قیمتگذاری تأیید شود.
