DIN 81906 رولر منحرف کردن لنگر برای تجهیزات لنگرگذاری کشتی

DIN 81906 Mooring Warping Roller برای تجهیزات پهلوگیری کشتی | غلتک Fairlead Single Shipside

بررسی اجمالی محصول

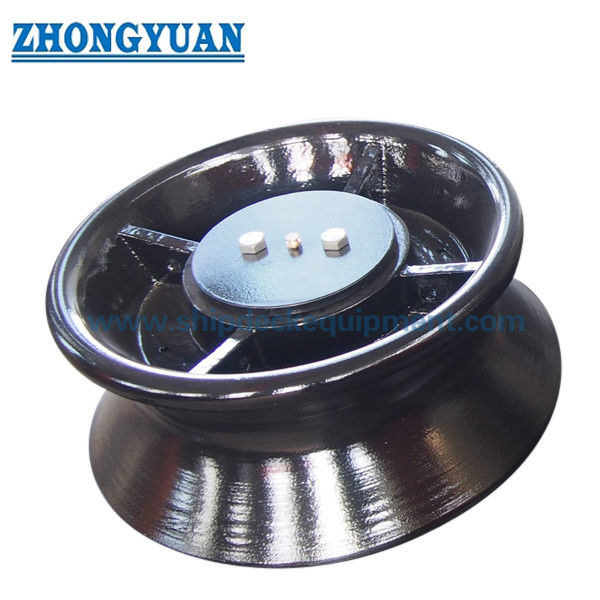

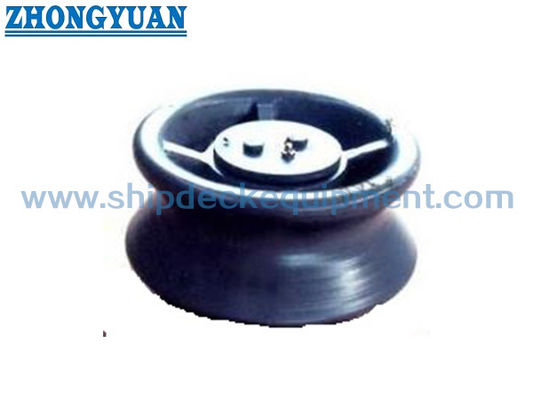

غلتک تابدار پهلوگیری DIN 81906 یک جزء غلتکی Fairlead است که در کشتی‌های دریایی و داخلی برای هدایت طناب‌های پهلوگیری در طول عملیات پهلوگیری، جابجایی و بندر استفاده می‌شود. این یک سطح تماس چرخشی گرد فراهم می کند تا طناب بتواند با ساییدگی موضعی کمتری بر روی عرشه یا سازه های کنار کشتی، جهت را تغییر دهد.

این محصول با اندازه اسمی DIN 81906، مرجع نیروی کششی طناب، قطر غلتک، ترتیب نصب، نیاز مواد، عملیات سطح و محدوده گواهی انتخاب شده است. نام محصول ارائه شده به یک غلتک تابدار فولادی ریخته گری اشاره دارد. با این حال، درجه مواد نهایی و اینکه آیا غلتک از فولاد ریخته‌گری، چدن گره‌دار، فولاد ضد زنگ یا سایر مواد مشخص‌شده پروژه پیروی می‌کند، باید قبل از قیمت‌گذاری و تولید تأیید شود.

مشخصات سریع

• استاندارد: DIN 81906-1999 ← مرجع برای تعیین غلتک تاب، ساختار مونتاژ، ابعاد اصلی و انتخاب اندازه اسمی.

• نوع محصول: غلتک تابدار تک پهلو ← به عنوان راهنمای طناب چرخان استفاده می شود، نه به عنوان محصول بلند کردن، کشیدن، بکسل یا وینچ.

• محدوده اندازه اسمی: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → بر اساس شماره اسمی استاندارد و ترتیب پهلوگیری کشتی انتخاب شده است.

• مرجع نیروی کششی طناب: 10 تا 320 کیلونیوتن ← به عنوان مبنای انتخاب استفاده می شود و نباید بدون تأیید پروژه مستقیماً به SWL، MBL، بار آزمایشی یا بار شکستگی تبدیل شود.

• قطر غلتک d1: 160 تا 560 میلی متر → شعاع تماس طناب، آرایش سرب طناب و فضای نصب موجود را تحت تأثیر قرار می دهد.

• تقریبا وزن غلتک: 12 تا 580 کیلوگرم → برای بسته بندی، جابجایی، برنامه ریزی نصب و تخمین بار مفید است.

• عملیات سطح: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی، یا پرداخت سفارشی → پوشش نهایی باید از مشخصات ظرف پیروی کند.

• سفارشی سازی: مواد، عملیات سطح، محدوده گواهی، و چیدمان پایه تطبیق را می توان با توجه به نیاز پروژه مورد بحث قرار داد.

پارامترهای فنی اصلی

پارامترهای اصلی صفحه وب برای غلتک تابدار لنگر DIN 81906. ابعاد بر حسب میلی متر است مگر اینکه خلاف آن ذکر شده باشد. ستون بار زیر به عنوان نیروی کششی طناب / مرجع انتخاب استاندارد در نظر گرفته می شود، نه به عنوان یک محصول SWL اعلام شده به طور خودکار.

راهنمای انتخاب و استعلام

مرحله 1: شماره اسمی DIN 81906 را تأیید کنید. 1، 2، 3، 5، 8، 12، 20، یا 32 با توجه به طراحی کشتی و ترتیب طناب پهلوگیری.

مرحله 2: مرجع نیروی کششی طناب، نوع طناب، قطر طناب، زاویه سرب، موقعیت نصب، و اینکه آیا غلتک به عنوان یک قطعه جایگزین یا یک مورد جدید ساخته شده است را تأیید کنید.

مرحله 3: ترتیب تطبیق را تأیید کنید: فقط غلتک تک، نصب لبه کشتی / عرشه، یا استفاده همراه با یک پایه مخروطی مانند DIN 81907 زمانی که در نقشه پروژه مشخص شده است.

مرحله 4: تأیید نیاز مواد: فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته‌گری، چدن گره‌دار، یا درجه مواد مشخص شده پروژه.

مرحله 5: تأیید عملیات سطح: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی، گالوانیزه، پرداخت ضد زنگ جلا، سیستم رنگ نهایی، یا سایر نیازهای پوشش.

مرحله 6: محدوده گواهی را قبل از نقل قول تأیید کنید: گواهی سازنده، گواهی مواد، گواهی کلاس، بازرسی شاهد یا تأیید با توجه به نیاز پروژه.

مرحله 7: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه نصب و عکس مرجع را در صورت وجود ارائه دهید.

ساختار

بدنه غلتک ریخته گری | شیار تماس طناب / سطح تماس گرد | ناحیه اتصال محور مرکزی / پایه | چیدمان بوش / آستین | گریس نوک پستان و نقطه نگهداری | بست و واشر | حفاظت از سطح

مزایای طراحی، ریخته گری و مهندسی

• غلتک چرخان تک به هدایت جهت طناب پهلوگیری و کاهش ساییدگی مستقیم طناب بر روی سازه های ثابت کشتی در طول عملیات پهلوگیری کمک می کند.

• سطح تماس با طناب باید پس از ریخته‌گری یا ماشینکاری صاف و صاف شود تا تماس موضعی تیز کاهش یابد و به محافظت از طناب‌های پهلوگیری کمک کند.

• محدوده قطر غلتک بزرگتر امکان انتخاب بر اساس مسیر طناب، محدودیت فضا، و تعداد اسمی استاندارد را به جای استفاده از یک مدل بیش از حد ساده شده برای همه کشتی ها فراهم می کند.

• چرخش، وضعیت بوش، دسترسی به روغن کاری، و شرایط چفت و بست از نکات مهم بازرسی هستند زیرا محصول تحت تماس مکرر به عنوان یک راهنمای طناب عمل می کند.

• فونداسیون نصب، تکیه گاه لبه عرشه یا سازه پایه باید توسط کارخانه کشتی سازی یا دفتر طراحی مطابق جهت سرب طناب و ساختار بدنه محلی بررسی شود.

• محدوده مواد و گواهی را می توان بر اساس نیاز سفارش مرتب کرد، اما درجه دقیق مواد باید قبل از برگه اطلاعات نهایی یا انتشار تولید تأیید شود.

ویژگی های سفارشی

• استاندارد: DIN 81906-1999 ← زمانی استفاده شود که کارخانه کشتی سازی یا مشخصات مالک به ابعاد غلتک تابدار DIN نیاز دارد.

• شماره اسمی: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → با توجه به جدول استاندارد، ترتیب طناب و فضای نصب موجود انتخاب کنید.

• شماره غلتک: یک غلتک → مناسب برای یک نقطه تماس طناب چرخان در مسیر خط پهلوگیری.

• مرجع نیروی کششی طناب: 10 تا 320 کیلو نیوتن → فقط مرجع انتخاب. SWL نهایی یا بار تأیید باید توسط محاسبه پروژه یا الزامات کلاس تأیید شود.

• جنس: فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته‌گری، چدن گره‌دار ← درجه نهایی و انطباق استاندارد قبل از نقل قول تایید شود.

• عملیات سطح: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی / گالوانیزه / صیقلی / سفارشی → با توجه به مشخصات پوشش ظرف و محیط خوردگی انتخاب کنید.

• پایه منطبق: پایه مخروطی DIN 81907 را می توان در صورت مشخص شدن در نظر گرفت → رابط پایه و نقشه نصب باید تایید شود.

• مورد نیاز گواهی: با توجه به محدوده پروژه موجود است ← گواهی کلاس، گواهی سازنده یا گواهی مواد باید قبل از سفارش توافق شود.

چگونه کار می کند

طناب مهار به غلتک نزدیک می شود ← تماس طناب با سطح گرد گرد ← چرخش غلتک با حرکت طناب ← مالش موضعی کاهش می یابد ← مسیر بار از طریق تکیه گاه غلتکی / پایه به ساختار کشتی منتقل می شود ← بازرسی و روانکاری در حین سرویس انجام می شود.

برنامه های کاربردی

شناورهای دریایی | شناورهای داخلی | ایستگاه های پهلوگیری | ترتیبات fairlead کنار کشتی | هدایت طناب لبه عرشه | پهلوگیری بندر | عملیات جابجایی کشتی | تعویض غلتک های تابدار DIN 81906

گواهینامه ها و مزایا

گواهی ها را می توان بر اساس نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و روش تایید جامعه طبقاتی ترتیب داد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

طراحی و عکس

سوالات متداول

Q1: آیا نیروی کششی طناب DIN 81906 مانند SWL محصول است؟

A1: خیر. جدول ارائه شده نیروی کششی طناب / مرجع انتخاب می دهد. نباید مستقیماً به عنوان SWL، MBL، بار شکستن یا بار آزمایشی بدون محاسبه پروژه، بررسی آرایش کشتی و نیاز به تأیید نوشته شود.

Q2: آیا می توان از این غلتک همراه با پایه مخروطی DIN 81907 استفاده کرد؟

A2: زمانی که نقشه کشتی یا مشخصات پروژه نیاز به آرایش پایه مخروطی منطبق دارد، می توان آن را در نظر گرفت. رابط پایه، پایه نصب و تقویت موضعی باید با ترسیم تأیید شود.

Q3: چه چیزی باید قبل از نقل قول تأیید شود؟

A3: شماره اسمی DIN 81906، ترتیب طناب، موقعیت نصب، درجه مواد، عملیات سطح، محدوده گواهی، مقدار، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید. نقاشی کشتی یا عکس جایگزین برای جلوگیری از انتخاب اشتباه مفید است.

نقاشی غلتک تابدار بست فولادی ریخته گری DIN81906
