JIS F 2026 Type A Four Tube Roller Universal Fairleads With Horizontal Rollers Ship کشتی تجهیزات پهلوگیری

مارین 4 رولر یونیورسال فیئرلید برای هدایت طناب لنگرگذاری کشتی JIS F 2026 نوع A

خلاصه ی محصول

Marine 4 Roller Universal Fairlead یک fairlead رولر استاندارد است که برای نصب کشتی و برنامه های هدایت طناب عرشه استفاده می شود.از دو رولر عمودی و دو رولر افقی برای هدایت طناب ها از جهت های مختلف استفاده می کند، اصطکاک مستقیم بین ساختار طناب و عرشه را کاهش می دهد و به محافظت از سطح طناب در طول عملیات لنگر انداز و لنگر انداز کمک می کند.

در مقایسه با یک fairlead 3 رولر، ترتیب 4 رولر هدایت طناب افقی و عمودی کامل تری را فراهم می کند. در مقایسه با fairleads 5، 7 یا 9 رولر، این یک استاندارد بیشتر باقی می ماند،راه حل مشترک و کنترل شده با هزینه برای تنظیمات عمومی عرشه کشتیاین صفحه بر اساس JIS F 2026-1980 داده های نوع A ارائه شده برای چهار رولر لوله کشی جهانی با رولر های افقی است..

مشخصات سریع

• نوع محصول: 4 رولر یونیورسال fairlead → استاندارد و مشترک رولر fairlead برای راهنمای عمومی کشتی لنگر.

• استاندارد و نوع: JIS F 2026-1980 نوع A → مناسب است زمانی که نقشه پروژه نیاز به این پیکربندی استاندارد ژاپنی دارد.

• ترتیب رول: 2 رول عمودی + 2 رول افقی → هدایت طناب را از جهت های مختلف عرشه فراهم می کند بدون اینکه محصول را به عنوان یک نوع سنگین پیچیده چند رول توصیف کند.

• قطر اسمی رول: 140 تا 315 میلی متر → بر اساس قطر طناب، ترتیب عرشه و نقشه لنگرگذاری کشتی انتخاب کنید.

• قطر طناب سیم مرجع: 18 تا 42.5 میلی متر → برای انتخاب اولیه استفاده می شود و باید با طرح لنگر انداز کشتی بررسی شود.

• وزن تقریبی از جدول: 184 تا 1232 کیلوگرم → مفید برای برنامه ریزی بلند کردن، بسته بندی، حمل و نقل و بررسی رسیدگی کشتی سازی.

• گزینه های مواد: فولاد C-Mn، فولاد نرم یا فولاد ضد زنگ → مواد نهایی باید از مشخصات پروژه و الزامات کلاس پیروی کنند.

• درمان سطحی: شلیک به Sa2.5 + پریمر اپوکسی، پولیش شده، گالوانیزه شده یا سفارشی → پوشش نهایی باید با سیستم رنگ آمیزی ظرف مطابقت داشته باشد.

پارامترهای فنی اصلی

پارامترهای اصلی صفحه وب برای JIS F 2026 نوع A 4 رولر یونیورسال fairlead. ابعاد در میلی متر است مگر اینکه خلاف آن ذکر شده باشد.برخی از مقادیر در جدول ارائه شده به نظر می رسد نیاز به تایید ترسیم و در بخش پشت سر نشان داده شده است.

* مقادیر L1 برای شماره های نامی 200 و 315 به عنوان ارائه شده کپی می شوند و باید قبل از استفاده در تولید با نقشه JIS یا نقشه GA اصلی تایید شوند.

راهنمای انتخاب و تحقیق

• مرحله 1: نوع محصول را به عنوان JIS F 2026 Type A 4 roller universal fairlead تایید کنید، نه 3 roller، 5 roller یا 9 roller.

• مرحله ۲: قطر اسمی رول را بر اساس قطر طناب سیم، زاویه هدایت طناب، موقعیت وینچ، باز شدن عرشه و نقشه ترتیب لنگر انتخاب کنید.

• مرحله 3: با دقت بر اساس بار را تأیید کنید: SWL مورد نیاز، MBL طناب، عامل ایمنی طراحی و نظرات کلاس باید از طریق نقشه پروژه بررسی شود؛ بار شکستن طناب را به عنوان SWL محصول درمان نکنید.

• مرحله 4: ساختار و نیاز به نصب را تایید کنید، از جمله پایه های جوش داده شده یا بولت شده اگر مشخص شود، تقویت عرشه، فضای بازرسی رول و دسترسی روان کننده.

• مرحله پنجم: مواد، مواد رولر، مورد نیاز گودال / بشینگ / حامل، درمان سطح، سیستم پوشش و محیط خوردگی را تأیید کنید.

• مرحله 6: مقدار، نوع ظرف، محل نصب، نیاز به گواهینامه، مقصد، زمان تحویل مورد نیاز، نقشه و عکس های مرجع اگر در دسترس باشد.

ساختار

قاب فولادی جوشیده شده. دو رولر عمودی. دو رولر افقی. شفت های رولر. موقعیت بشینگ / بیئرینگ. سطح رولر تماس با طناب. پایه پایه. سطح پوشش دریایی.

طراحی / مهندسی / مزایای کیفیت

• ترتیب استاندارد 4 رولر هدایت طناب کامل تر از طرح های پایه 3 رولر را فراهم می کند در حالی که ساختار ساده تر از 5 ، 7 یا 9 رولر fairleads را حفظ می کند.

• رول های افقی و عمودی به هدایت طناب از جهت های مشترک عرشه کمک می کنند و اصطکاک مستقیم با لبه های فولادی ثابت را کاهش می دهند.

• پایان سطح رول، تراز گره و چرخش آزاد نقاط مهم کنترل برای کاهش سایش طناب در طول عملیات لنگر.

• ساختار مناسب برای ایستگاه های لنگرگذاری عمومی کشتی، موقعیت های هدایت طناب و پروژه های جایگزینی کشتی سازی است که یک استاندارد جهانی مورد نیاز است.

• دسترسی به بازرسی، چسبندگی و نگهداری باید در طول طراحی ترتیب در نظر گرفته شود تا رول ها را در طول سرویس به آرامی چرخش دهند.

• درمان سطح می تواند با مشخصات پوشش کشتی سازان مطابقت داشته باشد، از جمله ابتدا، پوشش بالا دریایی، پایان گالوانیزه یا فولاد ضد زنگ در صورت مشخص.

ویژگی های سفارشی

• استاندارد: JIS F 2026-1980 → استفاده زمانی که نقشه کشتی ساز یا مشخصات نیاز به ابعاد استاندارد fairlead ژاپنی دارد.

• نوع: نوع A → چهار رولر لوله ای با رولر های افقی با توجه به توضیحات ارائه شده محصول.

• مقدار رول: 4 رول → پیکربندی استاندارد جهانی برای موقعیت های راهنمای طناب لنگر رایج.

• ترتیب رول: 2 رول عمودی + 2 رول افقی → پشتیبانی از هدایت طناب از جهت های مختلف عرشه.

• قطر اسمی رول: 140 / 160 / 180 / 200 / 250 / 315 میلی متر → با توجه به قطر طناب، فضای نصب و طراحی ظرف انتخاب کنید.

• SWL: باید توسط نقشه پروژه تایید شود → ترمینولوژی بار باید قبل از قیمت گذاری و تولید تایید شود.

• مواد: فولاد C-Mn، فولاد نرم یا فولاد ضد زنگ → مواد نهایی مطابق با مشخصات خرید و الزامات بازرسی است.

• نوع لاجری: پوش، لاجری یا لاجری خود روان کننده اختیاری → باید با توجه به ترجیحات نگهداری و وضعیت سرویس تایید شود.

• درمان سطح: Sa2.5 شلیک + اپوکسی فروشگاه پریمر، پولیش، گالوانیزه یا پوشش سفارشی → سیستم نهایی مطابق با مشخصات رنگ ظرف است.

• نیاز به گواهینامه: با توجه به نیاز پروژه در دسترس است → دامنه گواهینامه کلاس مشروط به سفارش، برنامه بازرسی و روش تصویب کلاس است.

چگونه کار می کند

Rope leaves winch or mooring position → Rope contacts horizontal or vertical roller according to lead angle → Rollers rotate to reduce sliding friction → Rope direction is guided across the deck arrangement → Load is transferred to the foundation and deck structure

درخواست ها

Ship mooring system | Deck rope guiding | Berthing operation | Winch rope guiding | General cargo vessel | Bulk carrier | Container vessel | Tugboat | Workboat | Dredger | Crane ship | Piling boat | Shipyard repair project

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد و روش تأیید جامعه طبقه بندی ترتیب داد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

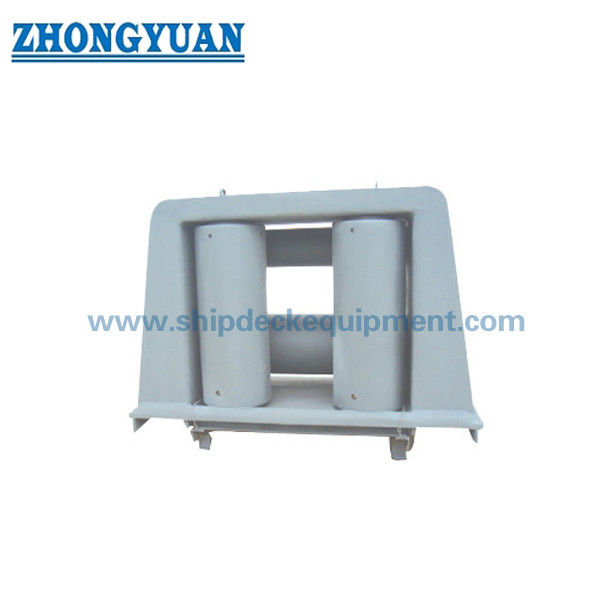

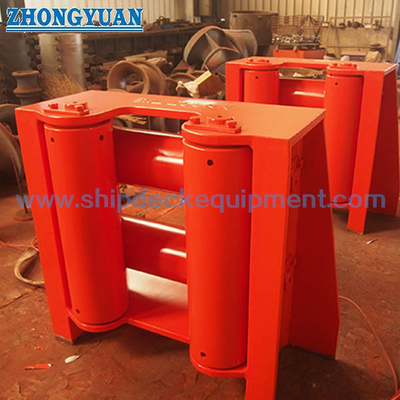

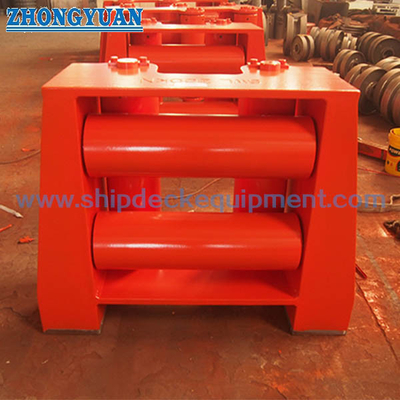

نقاشی و عکس

سوالات عمومی

سوال1: چه چیزی باعث می شود یک 4 رولر Fairlead متفاوت از یک 3 رولر Fairlead؟

A1: یک fairlead 4 رولر به طور معمول ترکیبی از رولر عمودی و افقی است، بنابراین طناب هدایت کامل تر از یک ترتیب 3 رولر اساسی را دریافت می کند.آن را مناسب برای موقعیت های مشترک عرشه لنگر جایی که طناب ممکن است از جهت های مختلف نزدیک.

سوال2: چه زمانی باید نوع 4 رولر به جای 5، 7 یا 9 رولر fairleads انتخاب شود؟

A2: نوع رول 4 را انتخاب کنید زمانی که کشتی به یک مسیر استاندارد، مشترک و هزینه کنترل شده برای هدایت طناب معمول نیاز دارد.محدوده زاویه سرب یا ترتیب ظرف نیاز به یک طرح راهنمای چند رول پیچیده تر دارد.

س3: آیا می توان SWL را از این میز ثابت کرد؟

A3: نه. جدول ارائه شده ابعاد، قطر طناب سیم مرجع، اندازه باز و وزن را نشان می دهد. SWL یا پایه بار باید توسط نقشه پروژه، طناب MBL تایید شود،فاکتور ایمنی و نیاز به کلاس قبل از قیمت گذاری یا تولید.
