100-320 میلیمتری فیرلیهد جهانی چهار غلتکی | فیرلیهد مهار چند جهته نوع B CB/T 3062 برای عرشه کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | نوع B | مواد: | فولاد C-Mn، فولاد ملایم، فولاد ضد زنگ |
|---|---|---|---|
| استاندارد: | CB/T*3062-2011 | غلتک شماره: | 4 غلتک |
| قطر کابل فولادی: | 14 ~ 44 میلی متر | قطر طناب نایلونی: | 36 ~ 100 میلی متر |
| وزن: | 112 کیلوگرم تا 2441 کیلوگرم | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA | ||
| برجسته کردن: | CB/T 3062-2011 چهار غلتک,فولاد CB/T 3062-2011 چهار غلتک,تجهیزات پهلوگیری عرشه CCS |
||
توضیحات محصول
100-320 میلیمتر فیرلید جهانی چهار غلتکی | CB/T 3062 نوع B فیرلید مهار چند جهته برای عرشه کشتی
مرور کلی محصول

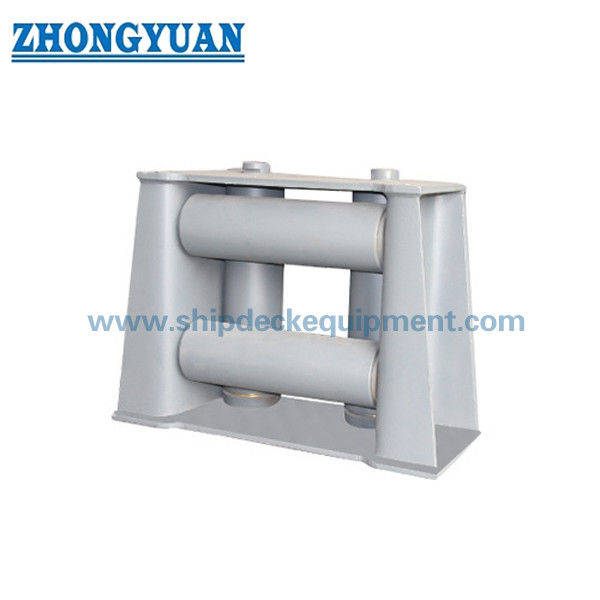

فیرلید جهانی چهار غلتکی CB/T 3062 نوع B برای هدایت طناب مهار چند جهته بر روی عرشه کشتی طراحی شده است.

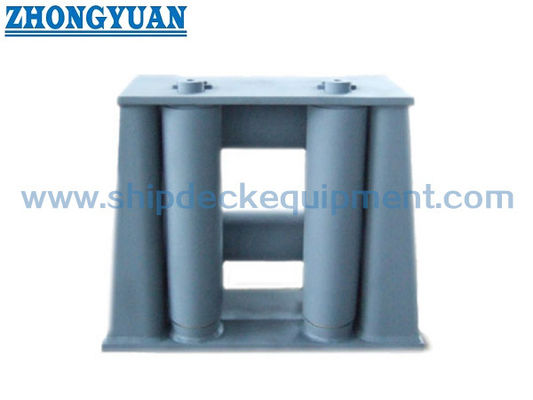

این ساختار شامل دو غلتک عمودی و دو غلتک افقی است که امکان هدایت طناب را از چهار جهت با توزیع بار بهبود یافته فراهم می کند.
این محصول برای شرایط مهار پیچیده که جهت طناب متغیر است، مناسب است و سایش طناب را کاهش داده و عملکرد پایداری را ارائه می دهد.
بینش مهندسی (چرا این طراحی)
در شرایط مهار چند جهته، بار طناب به طور مساوی توزیع نمی شود.
پیکربندی چهار غلتکی بار را در نقاط تماس متعدد توزیع می کند، تنش موضعی را کاهش می دهد و ایمنی را بهبود می بخشد.
این طراحی همچنین خم شدن و سایش طناب را به حداقل می رساند و عمر مفید را افزایش می دهد.
مشخصات سریع
پیکربندی غلتک: 4 غلتک (2 عمودی + 2 افقی) → هدایت چند جهته
محدوده قطر غلتک: 100-320 میلیمتر → سازگاری با طناب
محدوده SWL: 54-533 کیلونیوتن → مرجع بار
نوع طناب: سیم فولادی / نایلون / مصنوعی → کاربرد گسترده
جنس: فولاد ریخته گری / فولاد C-Mn → استحکام سازه
عملیات سطح: Sa2.5 + پوشش اپوکسی → مقاومت در برابر خوردگی
استاندارد: CB/T 3062-2011 → انطباق با صنعت
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده
پارامترهای فنی اصلی (SWL و اندازه)
| نامی اندازه |
سیم فولادی قطر طناب |
طناب نایلونی | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | وزن (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
اعتبارسنجی و تست مهندسی
تحلیل المان محدود (FEA) برای تأیید استحکام سازه و توزیع بار انجام می شود.
تست بار بر روی محصولات مشابه برای تأیید عملکرد SWL انجام شده است.
طراحی و ساخت مطابق با الزامات انجمن طبقه بندی است.
ساختار
غلتک بالایی | غلتک های افقی پایینی | غلتک های عمودی | محور پین | بوش یاتاقان | ساختار قاب
مقایسه انواع فیرلید
فیرلید 3 غلتکی → هدایت جهت دار استاندارد برای شرایط بار متوسط
فیرلید 4 غلتکی → هدایت چند جهته با توزیع بار بهتر و تنش کمتر طناب
فیرلید نوع باز → ورود انعطاف پذیر طناب، مناسب برای زوایای متغیر طناب
فیرلید نوع بسته → مسیر کنترل شده طناب، جلوگیری از خروج طناب تحت بار
نکته انتخاب:
برای شرایط مهار پیچیده یا هدایت طناب چند جهته، فیرلید 4 غلتکی توصیه می شود.
مطمئن نیستید کدام نوع فیرلید برای کشتی شما مناسب است؟
با ما تماس بگیرید - ما پیکربندی صحیح را بر اساس اندازه طناب، بار و شرایط کاری شما توصیه خواهیم کرد.
بهینه سازی ساختاری
سیستم روانکاری بهینه شده، چرخش روان و عملکرد طولانی مدت را تضمین می کند.
طراحی بوش یاتاقان، مقاومت در برابر سایش و راندمان انتقال بار را بهبود می بخشد.
محور پین به عنوان جزء اصلی تحمل کننده بار طراحی شده است.
گزینه های مواد و سطح
غلتک ها می توانند از فولاد ضد زنگ کامل یا روکش فولاد ضد زنگ برای مقاومت در برابر خوردگی ساخته شوند.
یک لایه محافظ مواد مصنوعی می تواند به غلتک ها اضافه شود تا سایش طناب را کاهش دهد.
سطح صاف و صیقلی از طناب محافظت کرده و عمر مفید را بهبود می بخشد.
راهنمای انتخاب
مرحله 1 - انتخاب اندازه غلتک → بر اساس قطر طناب
مرحله 2 - تأیید نوع طناب → سیم فولادی / مصنوعی
مرحله 3 - تأیید جهت طناب → نیاز به چند جهت
مرحله 4 - تأیید نیاز بار → مراجعه به SWL
مرحله 5 - تأیید محل نصب → موقعیت عرشه
برای انتخاب اندازه یا بار مناسب به کمک نیاز دارید؟ برای پشتیبانی مهندسی با ما تماس بگیرید.
ویژگی های سفارشی
ساختار چهار غلتکی → کنترل چند جهته
طراحی تأیید شده با FEA → استحکام قابل اعتماد
SWL تست شده → عملکرد اثبات شده
بوش یاتاقان → چرخش روان
گزینه های مقاوم در برابر خوردگی → عمر مفید طولانی
راهنمای استعلام
لطفاً قطر طناب، نوع طناب، بار مورد نیاز، موقعیت نصب و الزامات گواهینامه را ارائه دهید.
مطمئن نیستید کدام مدل برای کشتی شما مناسب است؟ برای پشتیبانی انتخاب مهندسی با ما تماس بگیرید.
نحوه کار
طناب از غلتک های متعدد عبور می کند، بار را توزیع کرده و جهت را هدایت می کند و در عین حال اصطکاک و سایش را کاهش می دهد.
کاربردها
مهار کشتی | عملیات یدک کش | کشتی های پشتیبانی فراساحلی | هدایت طناب چند جهته
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده
نقشه ها و عکس ها
نقشه چیدمان عمومی و عکس های محصول موجود است
سفارش
حداقل تعداد سفارش: 1 واحد | تحویل: 30-60 روز | سفارشی سازی موجود است
سوالات متداول
سوال 1: چرا از فیرلید چهار غلتکی استفاده کنیم؟
پاسخ: برای توزیع بار چند جهته و کاهش سایش طناب.
سوال 2: چگونه استحکام تأیید می شود؟
پاسخ: از طریق تحلیل FEA و تست بار.
سوال 3: آیا غلتک ها قابل سفارشی سازی هستند؟
پاسخ: بله، گزینه های فولاد ضد زنگ یا محافظ مصنوعی موجود است.
