۱۰۰–۳۲۰ میلیمتر فیرلیو جهانی چهار غلتکی | نوع B CB/T 3062 برای مهار چند جهته
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | نوع B | مواد: | فولاد C-Mn، فولاد ملایم، فولاد ضد زنگ |
|---|---|---|---|
| استاندارد: | CB/T*3062-2011 | غلتک شماره: | 4 غلتک |
| قطر کابل فولادی: | 14 ~ 44 میلی متر | قطر طناب نایلونی: | 36 ~ 100 میلی متر |
| وزن: | 112 کیلوگرم تا 2441 کیلوگرم | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA | ||
| برجسته کردن: | CB/T 3062-2011 چهار غلتک,فولاد CB/T 3062-2011 چهار غلتک,تجهیزات پهلوگیری عرشه CCS |
||
توضیحات محصول
100×320 میلی متری چهار رولر یونیورسال فیئرلید CB/T 3062 نوع B برای نصب چند جهت
خلاصه ی محصول

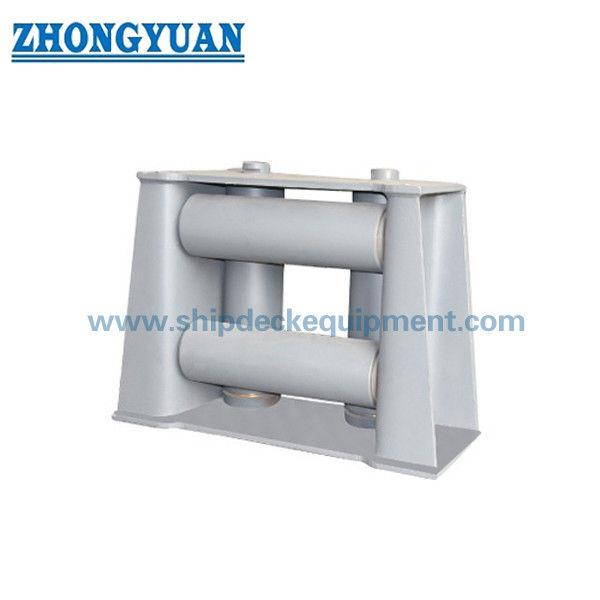

CB/T 3062 نوع B چهار رولر جهانی fairlead برای هدایت طناب لنگر در چندین جهت در عرشه کشتی طراحی شده است.

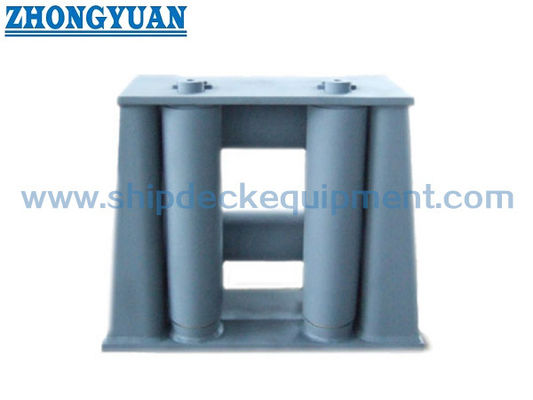

ساختار شامل دو رول عمودی و دو رول افقی است که اجازه هدایت طناب را از چهار جهت با توزیع بار بهبود یافته می دهد.
آن مناسب برای شرایط لنگر پیچیده است که در آن جهت طناب متفاوت است، فراهم کردن کاهش لباس طناب و عملکرد پایدار.
بینش مهندسی (چرا این طراحی)
در شرایط لنگر اندازی چند جهت، بار طناب به طور مساوی توزیع نمی شود.
پیکربندی چهار رولر بار را در نقاط تماس متعدد توزیع می کند، فشار محلی را کاهش می دهد و ایمنی را بهبود می بخشد.
این طراحی همچنین خم شدن طناب و سایش را به حداقل می رساند و طول عمر آن را افزایش می دهد.
مشخصات سریع
پیکربندی رول: 4 رول (2 عمودی + 2 افقی) → هدایت چند جهت
محدوده قطر رولر: 100320 mm → سازگاری با طناب
محدوده SWL: 54-533 kN → مرجع بار
نوع طناب: سیم فولادی / نایلون / مصنوعی → کاربرد گسترده
ماده: فولاد ریخته / فولاد C-Mn → قدرت ساختاری
درمان سطح: Sa2.5 + پوشش اپوکسی → مقاومت در برابر خوردگی
استاندارد: CB/T 3062-2011 → انطباق صنعت
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
پارامترهای فنی اصلی (SWL و اندازه)
| اسمی اندازه |
سیم فولادی "ديا" طناب |
طناب نایلون | SWL (KN) |
ب | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | وزن (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
اعتباربخشی و آزمایش مهندسی
تجزیه و تحلیل عناصر محدود (FEA) برای تأیید قدرت ساختاری و توزیع بار انجام می شود.
آزمایش بارگذاری بر روی محصولات مشابه برای تأیید عملکرد SWL انجام شده است.
طراحی و تولید مطابق با الزامات جامعه طبقه بندی است.
ساختار
رولر بالایی. رولر افقی پایین. رولر عمودی. گره ای. برقی. ساختار قاب.
مقایسه نوع Fairlead
3 رولر Fairlead → هدایت جهت گیری استاندارد برای شرایط بار متوسط
4 رولر Fairlead → هدایت چند جهت با توزیع بار بهتر و کاهش استرس طناب
نوع باز Fairlead → ورودی آسان طناب، مناسب برای زاویه های مختلف طناب
نوع بسته Fairlead → مسیر کنترل شده طناب، جلوگیری از فرار طناب تحت بار
نکته انتخاب:
برای شرایط پیچیده لنگر اندازی یا خطوط طناب چند جهت، 4 رولر fairlead توصیه می شود.
مطمئن نيستي که چه نوع سفينه اي با سفينه ات مناسب باشه؟
با ما تماس بگیرید ما پیکربندی درست را بر اساس اندازه طناب، بار و شرایط کاری شما توصیه می کنیم.
بهینه سازی ساختاری
سیستم روان کننده بهینه سازی شده باعث می شود چرخش بدون مشکل و عملکرد طولانی مدت باشد.
طراحی بیئر بوش مقاومت در برابر فرسایش و بهره وری انتقال بار را بهبود می بخشد.
گره پین به عنوان جزء اصلی حمل کننده طراحی شده است.
مواد و گزینه های سطح
رول ها می توانند به صورت فولاد فولادی یا پوشش فولادی فولادی برای مقاومت در برابر خوردگی ساخته شوند.
لایه محافظ مواد مصنوعی را می توان به رولرها اضافه کرد تا از دست رفتن طناب را کاهش دهد.
سطح صاف زمین از طناب محافظت می کند و عمر خدمت را بهبود می بخشد.
راهنمای انتخاب
مرحله 1 ️ انتخاب اندازه رول → بر اساس قطر طناب
مرحله 2 ️ نوع طناب را تایید کنید → سیم فولادی / مصنوعی
مرحله 3 ️ تایید جهت طناب → الزامات چند جهت
مرحله 4 ️ تایید الزامات بار → اشاره به SWL
مرحله 5 ️ تایید محل نصب → موقعیت عرشه
به کمک در انتخاب اندازه یا بار مناسب نیاز دارید؟ برای پشتیبانی مهندسی با ما تماس بگیرید.
ویژگی های سفارشی
ساختار چهار رولر → کنترل چند جهت
طراحی تایید شده توسط FEA → قدرت قابل اعتماد
SWL تست شده → عملکرد اثبات شده
داربست بوته → چرخش صاف
گزینه های مقاوم در برابر خوردگی → طول عمر طولانی
راهنمای تحقیق
لطفاً قطر طناب، نوع طناب، بار مورد نیاز، موقعیت نصب و الزامات صدور گواهینامه را ذکر کنید.
مطمئن نیستید که کدام مدل برای کشتی شما مناسب است؟
چگونه کار می کند
طناب از طریق رولر های متعدد عبور می کند، بار و جهت هدایت را توزیع می کند در حالی که اصطکاک و فرسایش را کاهش می دهد.
درخواست ها
لنگر انداختن کشتی. عملیات کشاندن. کشتی های پشتیبانی دریایی. هدایت طناب چند جهت.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
نقاشی و عکس
نقشه ترتیب کلی و عکس های محصول در دسترس است
سفارش دادن
MOQ: 1 واحد. تحویل: 30~60 روز. سفارشی سازی در دسترس است.
سوالات عمومی
سوال1: چرا از چهار رولر fairlead استفاده می کنیم؟
ج: برای توزیع بار چند جهت و کاهش فرسایش طناب.
س2: چگونه قدرت تأیید می شود؟
ج: از طریق تجزیه و تحلیل FEA و تست بار.
Q3: آیا می توان رول ها را سفارشی کرد؟
ج: بله، گزینه های محافظت از فولاد ضد زنگ یا مصنوعی در دسترس هستند.
