CB/T 3062 Type A 3 Tube Rollers Universal Fairleads کشتی پهلوگیری تجهیزات

Marine 3 Roller Universal Fairlead for Compact Ship Mooring Rope Guiding | CB/T 3062 نوع A

بررسی اجمالی محصول

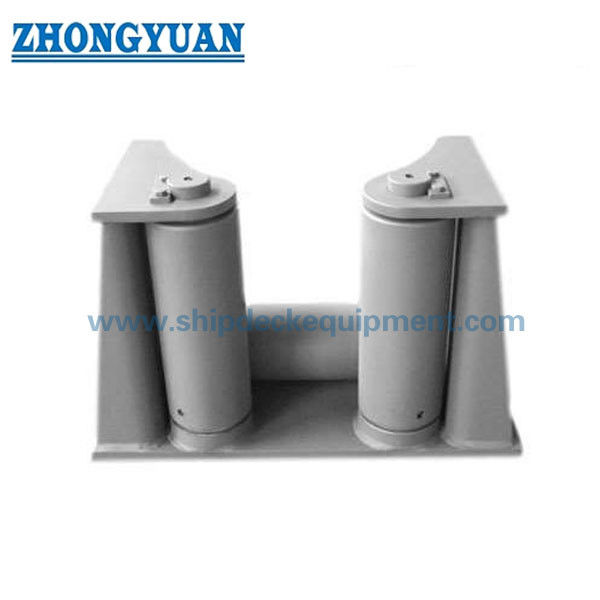

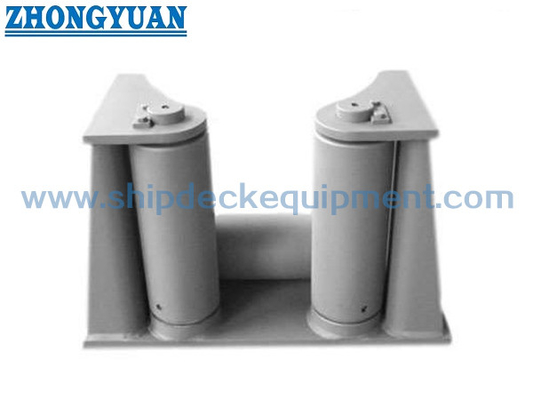

Marine 3 Roller Universal Fairlead یک غلتک فشرده و اقتصادی است که برای کاربردهای اصلی پهلوگیری کشتی و هدایت طناب عرشه استفاده می شود. CB/T 3062 نوع A با دو غلتک عمودی و یک غلتک افقی پایین طراحی شده است که به طناب کمک می کند تا از سه جهت به آرامی هدایت شود و در عین حال تماس مستقیم طناب با ساختار عرشه را کاهش می دهد.

در مقایسه با فیرلیدهای 5 غلتکی، 7 غلتکی یا 9 غلتکی، نوع 3 غلتکی برای نمایش یک آرایش چند جهته پیچیده در نظر گرفته نشده است. ارزش آن ساختار ساده‌تر، ردپای نصب کوچک‌تر، تعمیر و نگهداری آسان‌تر و هزینه کمتر پروژه است که آن را برای کشتی‌های کوچک و متوسط، موقعیت‌های پهلوگیری کمکی و طرح‌بندی‌های هدایت طناب عمومی که مسیر طناب نسبتاً واضح است، مناسب می‌کند.

مشخصات سریع

• نوع محصول: CB/T 3062 Type A 3 Roller Universal Fairlead → Fairlead غلتکی پایه فشرده برای هدایت طناب پهلوگیری کشتی.

• چیدمان غلتک: 2 غلتک عمودی + 1 غلتک افقی پایین ← طناب را از سه جهت عملی هدایت می کند و اصطکاک موضعی را کاهش می دهد.

• محدوده اندازه اسمی: 100 تا 320 ← قطر طناب فولادی از 14 تا 44 میلی متر و قطر طناب نایلونی از 36 تا 100 میلی متر را پوشش می دهد.

• محدوده SWL: 54 تا 533 کیلونیوتن طبق جدول پارامترهای ارائه شده → انتخاب اندازه باید از طراحی کشتی و ترتیب پهلوگیری پیروی کند.

• محدوده وزن: 112 تا 2122 کیلوگرم ← برای چیدمان عرشه، بلند کردن در هنگام نصب، بسته بندی و تخمین بار مفید است.

• گزینه های مواد: فولاد C-Mn، فولاد نرم یا فولاد ضد زنگ طبق سفارش → مواد نهایی و دامنه گواهی باید قبل از نقل قول تأیید شود.

• عملیات سطح: انفجار به Sa2.5/S2.5 همانطور که مشخص شده + پرایمر فروشگاهی اپوکسی، پوشش گالوانیزه، صیقلی یا سفارشی ← بر اساس سیستم پوشش مخزن انتخاب شده است.

• موقعیت یابی: راه حل اقتصادی 3 غلتکی برای هدایت طناب پایه ← موقعیت یابی محصول مشابه با غلتک های چند غلتکی 5 / 7 / 9 Fairleads نیست.

پارامترهای فنی اصلی

پارامترهای اصلی صفحه وب برای CB/T 3062 Type A 3 Roller Universal Fairlead. ابعاد بر حسب میلی متر است مگر اینکه خلاف آن ذکر شده باشد.

راهنمای انتخاب و استعلام

• مرحله 1: CB/T 3062 نوع A و اندازه اسمی را با توجه به نقشه ظرف، قطر طناب فولادی یا قطر طناب نایلونی تأیید کنید.

• مرحله 2: جهت هدایت طناب و موقعیت نصب را تأیید کنید. این نوع 3 غلتکی برای هدایت طناب پایه به جای مسیرهای طناب سنگین چند زاویه ای پیچیده مناسب است.

• مرحله 3: قبل از تولید، نیاز SWL، نوع طناب، قطر طناب، ترتیب عرشه و فضای پایه موجود را تأیید کنید.

• مرحله 4: تأیید نیاز مواد: فولاد C-Mn، فولاد نرم، فولاد ضد زنگ یا مواد مشخص شده پروژه.

• مرحله 5: تایید عملیات سطح: انفجار و پرایمر فروشگاهی، پرداخت گالوانیزه، سطح فولاد ضد زنگ صیقلی یا سیستم پوشش کامل دریایی.

• مرحله 6: تأیید نیاز گواهی، مقدار، مقصد، زمان تحویل مورد نیاز، و ارائه نقشه کشتی یا عکس های مرجع در صورت وجود.

ساختار

دو غلتک عمودی | یک غلتک افقی پایین | قاب نگهدارنده فشرده | میل غلتکی | وضعیت بوش / یاتاقان تایید می شود | فونداسیون روی عرشه | پوشش دریایی یا عملیات سطحی خاص پروژه

مزایای طراحی، نصب و نگهداری

• چیدمان 3 غلتکی یک سرب طناب ساده را برای موقعیت های پهلوگیری معمولی فراهم می کند، جایی که نیازی به سرپیچ کامل چند غلتکی نیست.

• ساختار فشرده به کاهش فضای اشغال شده عرشه کمک می کند و آن را برای کشتی های کوچک و متوسط ​​یا مکان های پهلوگیری کمکی مناسب می کند.

• غلتک ها تماس مستقیم طناب با سازه های فولادی ثابت را کاهش می دهند و به کاهش اصطکاک و محافظت از سطح طناب در حین عملیات پهلوگیری کمک می کنند.

چیدمان نوع A با دو غلتک عمودی و یک غلتک افقی پایین تر از هدایت طناب از جهت های عملی در سطح عرشه پشتیبانی می کند.

• در مقایسه با تعداد غلتک های Fairlead های بالاتر، بازرسی، رنگ آمیزی، روانکاری و نگهداری ساختار آسان تر است.

• مواد، پوشش و محدوده گواهی را می توان با توجه به سفارش، مشخصات کشتی و روش تایید کلاس ترتیب داد.

ویژگی های سفارشی

• استاندارد: CB/T 3062-2011 نوع A ← زمانی استفاده می شود که مشخصات پروژه نیاز به استاندارد جهانی دریایی چینی fairlead داشته باشد.

• موقعیت محصول: فیرلید 3 غلتکی فشرده ← مناسب برای هدایت طناب معمولی، نه برای کاربردهای پیچیده 9 غلتکی چند جهته.

• تعداد غلتک: 3 غلتک ← دو غلتک عمودی و یک غلتک افقی پایین برای ساختار هدایت ساده و اقتصادی.

• محدوده طناب: سیم طناب فولادی 14-44 میلی متر / طناب نایلونی 36-100 میلی متر ← بر اساس طرح پهلوگیری کشتی و مشخصات طناب انتخاب کنید.

• SWL: 54–533 kN با توجه به اندازه اسمی ← تأیید پروژه، بررسی ساختار عرشه یا تأیید کلاس را در صورت لزوم جایگزین نکنید.

• جنس: فولاد C-Mn / فولاد ملایم / فولاد ضد زنگ → درجه نهایی، قابلیت ردیابی و گواهی باید قبل از سفارش تأیید شود.

• تصفیه سطح: انفجار + پرایمر فروشگاهی / گالوانیزه / صیقلی / سفارشی → سیستم پوشش باید با الزامات حفاظت در برابر خوردگی ظرف مطابقت داشته باشد.

• مورد نیاز گواهی: بر اساس نیاز پروژه موجود است ← گواهی کلاس و گواهی بازرسی منوط به محدوده سفارش و تایید کلاس است.

چگونه کار می کند

طناب به Fairlead نزدیک می شود ← غلطک های عمودی و افقی مسیر طناب را هدایت می کنند ← چرخش غلتک اصطکاک مستقیم را کاهش می دهد ← بار طناب از طریق قاب fairlead به پایه عرشه منتقل می شود ← بازرسی و روانکاری حرکت غلتک را قابل اعتماد نگه می دارد.

برنامه های کاربردی

سیستم پهلوگیری کشتی | هدایت طناب عرشه | رگ های کوچک و متوسط ​​| قایق های کار | شناورهای داخلی | موقعیت پهلوگیری کمکی | سرب طناب وینچ | پروژه های نوساز و جایگزین

گواهینامه ها و مزایا

گواهی ها را می توان با توجه به نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و روش تایید انجمن طبقه بندی ترتیب داد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

طراحی و عکس

سوالات متداول

Q1: موقعیت اصلی یک Fairlead 3 غلتکی چیست؟

A1: 3 غلتکی Fairlead یک محصول اصلی، جمع و جور و اقتصادی هدایت طناب برای موقعیت های پهلوگیری کشتی است. این همان فرلیدهای 5 غلتکی، 7 غلتکی یا 9 غلتکی نیست که برای مسیرهای طناب پیچیده تر استفاده می شود.

Q2: چگونه باید اندازه اسمی صحیح انتخاب شود؟

A2: اندازه را با توجه به نوع طناب، قطر طناب، SWL، ترتیب عرشه کشتی و نقشه نصب انتخاب کنید. جدول ارائه شده محدوده انتخاب اصلی را از اندازه اسمی 100 تا 320 نشان می دهد.

Q3: آیا می توان مواد، بلبرینگ و پوشش را سفارشی کرد؟

A3: درمان مواد و سطح را می توان با توجه به نیاز پروژه تأیید کرد. چیدمان بلبرینگ یا بوش، جزئیات روغن کاری و دامنه گواهی باید با نقشه، مشخصات سفارش و الزامات بازرسی تأیید شود.

نقشه غلتک های 3 لوله CB/T 3062 نوع A تجهیزات پهلوگیری کشتی جهانی Fairleads
