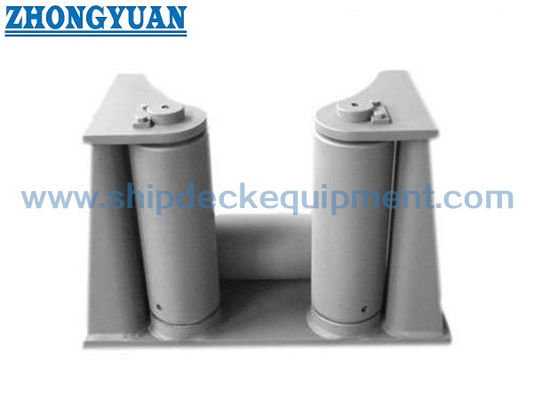

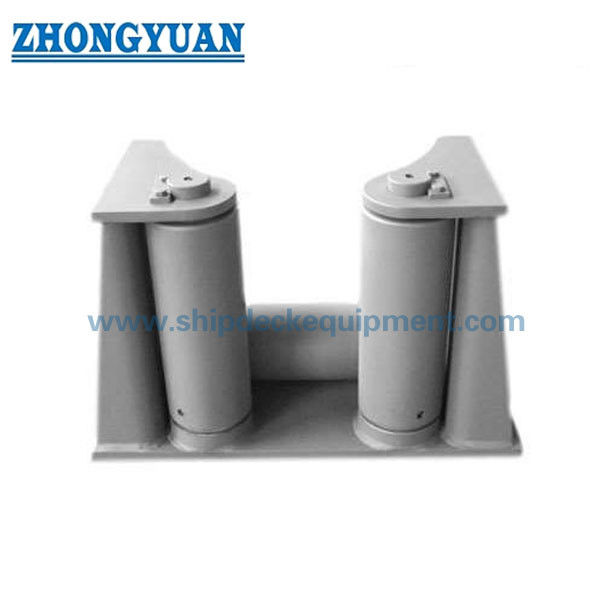

3-رولر Universal Fairlead برای لنگر انداختن کشتی CB/T 3062-2011 نوع A

فارلید جهانی سه غلتکی برای مهار کشتی | CB/T 3062-2011 نوع A

مرور کلی محصول

فارلید جهانی دریایی سه غلتکی یک فارلید غلتکی فشرده و اقتصادی است که برای کاربردهای اساسی مهار کشتی و هدایت طناب عرشه استفاده می شود. CB/T 3062 نوع A با دو غلتک عمودی و یک غلتک افقی پایینی طراحی شده است که به هدایت روان طناب از سه جهت کمک می کند و در عین حال تماس مستقیم طناب با ساختار عرشه را کاهش می دهد.

در مقایسه با فارلیدهای 5 غلتکی، 7 غلتکی یا 9 غلتکی، نوع 3 غلتکی برای نمایش یک چیدمان پیچیده چند جهته و سنگین طراحی نشده است. ارزش آن ساختار ساده تر، ردپای نصب کوچکتر، نگهداری آسان تر و هزینه پروژه کمتر است که آن را برای کشتی های کوچک و متوسط، موقعیت های مهار کمکی و طرح های کلی هدایت طناب که مسیر طناب نسبتاً واضح است، مناسب می کند.

مشخصات سریع

• نوع محصول: فارلید جهانی سه غلتکی CB/T 3062 نوع A → فارلید غلتکی اساسی فشرده برای هدایت طناب مهار کشتی.

• چیدمان غلتک: 2 غلتک عمودی + 1 غلتک افقی پایینی → طناب را از سه جهت عملی هدایت می کند و اصطکاک موضعی را کاهش می دهد.

• محدوده اندازه اسمی: 100 تا 320 → قطر طناب سیم فولادی از 14 تا 44 میلی متر و قطر طناب نایلونی از 36 تا 100 میلی متر را پوشش می دهد.

• محدوده SWL: 54 تا 533 کیلونیوتن بر اساس جدول پارامتر ارائه شده → انتخاب اندازه باید از نقشه کشتی و چیدمان مهار پیروی کند.

• محدوده وزن: 112 تا 2122 کیلوگرم → برای چیدمان عرشه، بلند کردن در حین نصب، تخمین بسته بندی و حمل و نقل مفید است.

• گزینه های مواد: فولاد C-Mn، فولاد نرم یا فولاد ضد زنگ طبق سفارش → مواد نهایی و دامنه گواهینامه باید قبل از قیمت گذاری تأیید شود.

• عملیات سطح: سندبلاست به Sa2.5/S2.5 طبق مشخصات + پرایمر اپوکسی کارگاهی، گالوانیزه، پولیش شده یا پوشش سفارشی → بر اساس سیستم پوشش کشتی انتخاب می شود.

• موقعیت یابی: راه حل اقتصادی 3 غلتکی برای هدایت طناب اساسی → محصولی با موقعیت یابی متفاوت از فارلیدهای چند غلتکی 5 / 7 / 9 غلتکی.

پارامترهای فنی اصلی

پارامترهای صفحه اصلی وب برای فارلید جهانی سه غلتکی CB/T 3062 نوع A. ابعاد بر حسب میلی متر است مگر اینکه در غیر این صورت ذکر شده باشد.

راهنمای انتخاب و استعلام

• مرحله 1: CB/T 3062 نوع A و اندازه اسمی را مطابق با نقشه کشتی، قطر طناب سیم فولادی یا قطر طناب نایلونی تأیید کنید.

• مرحله 2: جهت هدایت طناب و موقعیت نصب را تأیید کنید. این نوع 3 غلتکی برای هدایت طناب اساسی مناسب است و نه برای مسیرهای طناب سنگین چند زاویه ای پیچیده.

• مرحله 3: نیاز SWL، نوع طناب، قطر طناب، چیدمان عرشه و فضای فونداسیون موجود را قبل از تولید تأیید کنید.

• مرحله 4: نیاز مواد را تأیید کنید: فولاد C-Mn، فولاد نرم، فولاد ضد زنگ یا مواد مشخص شده پروژه.

• مرحله 5: عملیات سطح را تأیید کنید: سندبلاست و پرایمر کارگاهی، روکش گالوانیزه، سطح فولاد ضد زنگ پولیش شده یا سیستم پوشش کامل دریایی.

• مرحله 6: نیاز گواهینامه، مقدار، مقصد، زمان تحویل مورد نیاز را تأیید کنید و در صورت موجود بودن نقشه کشتی یا عکس های مرجع را ارائه دهید.

ساختار

دو غلتک عمودی | یک غلتک افقی پایینی | قاب پشتیبانی فشرده | شفت های غلتک | موقعیت بوشینگ / بلبرینگ برای تأیید | فونداسیون نصب شده روی عرشه | پوشش دریایی یا عملیات سطح مشخص شده پروژه

مزایای طراحی، نصب و نگهداری

• چیدمان 3 غلتکی یک هدایت طناب ساده برای موقعیت های مهار معمولی که در آن یک فارلید چند غلتکی کامل مورد نیاز نیست، فراهم می کند.

• ساختار فشرده به کاهش فضای اشغال شده عرشه کمک می کند و آن را برای کشتی های کوچک و متوسط یا مکان های مهار کمکی مناسب می کند.

• غلتک ها تماس مستقیم طناب با سازه های فولادی ثابت را کاهش می دهند و به کاهش اصطکاک و محافظت از سطح طناب در حین عملیات مهار کمک می کنند.

• چیدمان نوع A با دو غلتک عمودی و یک غلتک افقی پایینی از هدایت طناب از جهات عملی در سطح عرشه پشتیبانی می کند.

• در مقایسه با فارلیدهای با تعداد غلتک بالاتر، بازرسی، رنگ آمیزی مجدد، روانکاری و نگهداری ساختار آسان تر است.

• دامنه مواد، پوشش و گواهینامه می تواند مطابق با سفارش، مشخصات کشتی و رویه تأیید کلاس تنظیم شود.

ویژگی های سفارشی

• استاندارد: CB/T 3062-2011 نوع A → زمانی استفاده می شود که مشخصات پروژه به استاندارد فارلید جهانی دریایی چینی نیاز داشته باشد.

• موقعیت یابی محصول: فارلید اساسی فشرده 3 غلتکی → مناسب برای هدایت طناب معمولی، نه برای کاربردهای پیچیده 9 غلتکی چند جهته.

• تعداد غلتک: 3 غلتک → دو غلتک عمودی و یک غلتک افقی پایینی برای یک ساختار هدایت ساده و اقتصادی.

• محدوده طناب: طناب سیم فولادی 14-44 میلی متر / طناب نایلونی 36-100 میلی متر → بر اساس طرح مهار کشتی و مشخصات طناب انتخاب کنید.

• SWL: 54-533 کیلونیوتن بر اساس اندازه اسمی → جایگزین تأیید پروژه، بررسی ساختار عرشه یا تأیید کلاس در صورت لزوم نشود.

• مواد: فولاد C-Mn / فولاد نرم / فولاد ضد زنگ → درجه نهایی، قابلیت ردیابی و گواهینامه باید قبل از سفارش تأیید شود.

• عملیات سطح: سندبلاست + پرایمر کارگاهی / گالوانیزه / پولیش شده / سفارشی → سیستم پوشش باید با نیاز حفاظت از خوردگی کشتی مطابقت داشته باشد.

• نیاز گواهینامه: بر اساس نیاز پروژه موجود است → گواهینامه کلاس و حضور در بازرسی مشمول دامنه سفارش و تأیید کلاس است.

نحوه کار

طناب به فارلید نزدیک می شود → غلتک های عمودی و افقی مسیر طناب را هدایت می کنند → چرخش غلتک اصطکاک مستقیم را کاهش می دهد → بار طناب از طریق قاب فارلید به فونداسیون عرشه منتقل می شود → بازرسی و روانکاری حرکت غلتک را قابل اعتماد نگه می دارد.

کاربردها

سیستم مهار کشتی | هدایت طناب عرشه | کشتی های کوچک و متوسط | قایق های کاری | کشتی های داخلی | موقعیت های مهار کمکی | هدایت طناب وینچ | پروژه های ساخت جدید و جایگزینی

گواهینامه ها و مزایا

گواهینامه ها می توانند بر اساس نیاز پروژه، دامنه بازرسی، قابلیت ردیابی مواد و رویه تأیید انجمن طبقه بندی تنظیم شوند.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

نقشه و عکس ها

سوالات متداول

س1: موقعیت اصلی فارلید 3 غلتکی چیست؟

پ1: فارلید 3 غلتکی یک محصول هدایت طناب اساسی، فشرده و اقتصادی برای موقعیت های مهار معمولی کشتی است. این محصول با فارلیدهای 5 غلتکی، 7 غلتکی یا 9 غلتکی که برای مسیرهای طناب پیچیده تر استفاده می شوند، متفاوت است.

س2: چگونه اندازه اسمی صحیح انتخاب می شود؟

پ2: اندازه را بر اساس نوع طناب، قطر طناب، SWL، چیدمان عرشه کشتی و نقشه نصب انتخاب کنید. جدول ارائه شده محدوده انتخاب اصلی را از اندازه اسمی 100 تا 320 ارائه می دهد.

س3: آیا مواد، بلبرینگ و پوشش قابل سفارشی سازی هستند؟

پ3: مواد و عملیات سطح را می توان بر اساس نیاز پروژه تأیید کرد. چیدمان بلبرینگ یا بوشینگ، جزئیات روانکاری و دامنه گواهینامه باید توسط نقشه، مشخصات سفارش و نیاز بازرسی تأیید شود.
