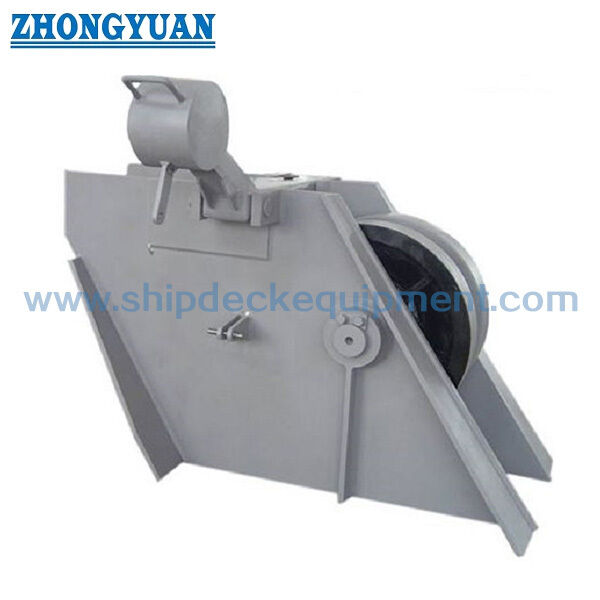

خلاصه ی محصول

The CB/T 3844-2000 roller-type anchor chain stopper is a deck-installed chain-holding device used in ship anchoring arrangements to secure the anchor chain and transfer chain forces into the ship structure while reducing the static holding load carried by the windlassآن را به طور معمول در خط لنگر زنجیره ای بین لنگر windlass و لوله hawse نصب می شود.

این صفحه شامل اندازه های اسمی 44132 برای 42132 میلی متر زنجیره های لنگر درجه 1، درجه 2 و درجه 3 تحت CB/T 3844-2000 است.تجدید نظر 2000 از یک بدن صفحه فولادی جوش داده شده که برای جوش مستقیم به عرشه گسترش یافته است و صفحه های جانبی را در منطقه فشار پلپر تقویت می کندارتفاع پایانی زنجیر، زاویه ورود/خرید زنجیره و تراز خط زنجیره باید با ترتیب ظرف و نقشه نصب تایید شده بررسی شود.

مشخصات سریع

• نوع محصول: روکش زنجیره لنگر از نوع رول → زنجیره لنگر را در خط لنگر قرار می دهد و بار نگهداری حمل شده توسط windlass را کاهش می دهد.

• استاندارد فنی: CB/T 3844-2000 → استاندارد فعلی صنعت دریایی چین برای روکش های کابل رولر؛ قابل استفاده برای زنجیره های لنگر درجه 1، 2 و 3 از 42 تا 132 میلی متر.

• محدوده قطر زنجیره: 42 ¢ 132 mm از طریق اندازه های اسمی 44 ¢ 132 → اندازه اسمی را از قطر واقعی زنجیره لنگر و طراحی ظرف انتخاب کنید.

• تأیید بار: CB/T 3844-2000 شامل راهنمای بررسی قدرت و بارهای آزمایش مشخص شده است → هر 80٪ از حداقل فشار شکستن زنجیره باید به عنوان پایه طراحی / تأیید مورد استفاده قرار گیرد.نه به عنوان محصول SWL.

• تیغه ی پلپر و گوله ی رولر: the standard specifies component material requirements and requires the roller shaft and stopper blade to be normalized before machining → final material grade and any project substitution should be confirmed.

• صفحه های جانبی تقویت شده: تجدید نظر 2000 صفحه های جانبی بدن را در منطقه فشار تیغه بند تقویت می کند → انتقال بار محلی را به بدن جوشیده و ساختار عرشه بهبود می بخشد.

• رول و روانکاری: قطعات چرخشی روغن می شوند و لازم است رول جمع شده با موقعیت دقیق آزادانه چرخش کند → از حرکت و نگهداری زنجیره پشتیبانی می کند.

• حفاظت از سطح: استاندارد اصلی یک لایه از پیشر ضد زنگ را مشخص می کند و پس از آن پوشش بتومی، با چربی بر روی قطعات چرخشی → اپوکسی،گالوانیزه کردن یا سایر سیستم های پوشش مدرن جایگزین های خاص پروژه هستند.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله 1: تایید CB/T 3844-2000 روکش زنجیره لنگر از نوع رول و اندازه نامی 44132 با توجه به قطر واقعی زنجیره لنگر.

مرحله ۲: موقعیت نصب ظرف، ترتیب لوله از لوله به لوله، زاویه ورود زنجیره و زاویه خروج زنجیره را ارائه دهید تا ارتفاع و تراز خط زنجیره را بررسی کنید.

مرحله سوم: درجه زنجیره لنگر، حداقل بار شکستن، پایه طراحی / بار آزمایش مورد نیاز و نیاز به طبقه بندی را تأیید کنید. یک بیانیه طراحی 80٪ MBL را به SWL محصول تبدیل نکنید.

مرحله ۴: تایید مواد قطعات و تمام معادلات مدرن مورد تایید برای بدن جوشیده شده، صفحه های جانبی تقویت شده، تیغه بند، رولر، شاخه رولر، بوته ها، پین ها و قطعات مرتبط.

مرحله پنجم: سیستم حفاظت از سطح، نیاز به روان کننده، دامنه بازرسی / NDE، نیاز به گواهینامه سازنده یا کلاس، مقدار، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید.

مرحله ۶: ارائه نقشه گرافیک، نقشه نصب، عکس های مرجع یا اطلاعات نمونه جایگزین در صورتی که روکش زنجیره برای یک پروژه تعمیر یا بازسازی باشد.

ساختار

Deck-Mounted Welded Steel-Plate Body | Roller | Roller Shaft | Stopper Blade / Lever | Reinforced Side Plates at Blade Thrust Area | Bush / Pin Components | Direct Deck-Welded Base | Greased Rotating Parts

مزایایی که در زنجیره لنگر، ساخت و مهندسی وجود دارد

• بدن به طور مستقیم با جوش در عرشه → تجدید نظر 2000 بدن صفحه فولادی را به عرشه گسترش می دهد و رابط نصب استاندارد را در مقایسه با تنظیمات قبلی ساده می کند.

• منطقه تقویت شده فشار تیغه → تقویت محلی صفحه جانبی در جایی متمرکز شده است که تیغه دکمه نیروی زنجیره را به بدن منتقل می کند.

• کار با رول کنترل شده → رول جمع شده باید به طور آزادانه چرخش کند و به درستی قرار گیرد؛ قطعات چرخش با روغن روان می شوند.

• کنترل درمان حرارتی → استاندارد مستلزم است که آبهای رولر و تیغه های stopper قبل از ماشینکاری نرمال شوند؛ هر ماده جایگزین / مسیر درمان حرارتی باید تایید شود.

• هندسه نصب مهم است → ارتفاع قفسه زنجیره و زاویه های ورود / خروج زنجیره باید زنجیره را به درستی با رولر و تیغه قفسه هماهنگ کنند و از بارگذاری جانبی ناخواسته جلوگیری کنند.

• آزمایش بار استاندارد → پلپر به مدت 5 دقیقه تحت بار آزمایش مشخص قرار می گیرد، پس از آن اجزای اصلی نباید ترک یا تغییر شکل نشان دهند.این بار آزمایش با SWL یکسان نیست..

• مبنای بازرسی → وضعیت بصری، کیفیت جوش، بررسی خواص مواد و عملکرد رول، چک های استاندارد هستند؛ بررسی های اضافی NDE و گواهی کلاس بر اساس نیاز پروژه است.

ویژگی های سفارشی

• استاندارد: CB/T 3844-2000 → استاندارد فعلی بندگی کابل رولر برای زنجیر های لنگر درجه 1 / 2 / 3

• نوع: روکش زنجیره لنگر از نوع رولر / رولر لیور → تجهیزات زنجیره ای نصب شده در عرشه برای سیستم های لنگرگذاری کشتی.

• اندازه اسمی: 44132 → از قطر واقعی زنجیره لنگر که در جدول استاندارد نشان داده شده است انتخاب کنید.

• اندازه زنجیر: 42 ≈ 132 میلی متر، درجه 1 / 2 / 3 → اندازه های دیگر نیاز به طراحی یا استاندارد تایید شده دیگری دارند.

• پایه ی بارگذاری: بررسی قدرت CB/T + بار آزمایش مشخص شده → یک مرجع 80٪ زنجیره-MBL نباید به عنوان SWL محصول منتشر شود.

• تیغه بند / گره رول: مواد خاص قطعات و درمان حرارتی → هر دو قبل از ماشینکاری عادی می شوند.

• تقویت صفحه جانبی: متمرکز در منطقه فشار تیغه → پشتیبانی از انتقال محلی بار به بدن.

• داده های نصب: زاویه ورود / خروج زنجیره و موقعیت نصب مورد نیاز → ارتفاع دکمه و هندسه خط زنجیره را تایید کنید.

• پایه مواد: بدن فولادی با مواد خاص قطعات → معادلات مدرن نیاز به تصویب پروژه دارند.

• حفاظت از سطح: پرایمر استاندارد + پوشش بتومینی با قطعات چرخشی روغن → پوشش های مدرن خاص پروژه هستند.

• گواهینامه: بر اساس نیاز پروژه → گواهینامه های سازنده / مواد و حضور در کلاس بستگی به دامنه سفارش دارد.

چگونه کار می کند

زنجیر لنگر وارد روکش می شود → خط زنجیره را هدایت می کند → تیغه روکش / اهرم زنجیره را درگیر می کند → انتقال بدن تقویت شده بار به عرشه → بار نگهدارنده بادی کاهش می یابد

درخواست ها

Ship anchoring arrangement | Anchor windlass deck area | Chain stopper between windlass and hawse pipe | Forecastle deck equipment | Cargo vessels | Tankers | Bulk carriers | Container vessels | Workboats | Newbuilding and repair replacement projects

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد و روش تصویب جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

سوال1: برای تایید ارتفاع بند زنجیره ای به چه اطلاعاتی نیاز است؟

A1: موقعیت نصب، زاویه های ورود/خرید زنجیره، رابطه لوله و لوله،پایه عرشه و قطر زنجیره واقعی به طوری که ارتفاع خط زنجیره و تعامل پلپر می تواند بررسی شود.

س2: آیا 80٪ از حداقل بار شکستن زنجیره لنگر یک SWL محصول است؟

A2: شماره CB/T 3844-2000 از راهنمای بررسی قدرت و بارهای آزمایش مشخص شده استفاده می کند. بیانیه MBL 80٪ یک مرجع طراحی / تأیید است، نه SWL محصول.اصطلاحات نهایی بر اساس طراحی تایید شده است.

س3: کدام نقاط استاندارد کیفیت و بازرسی باید بررسی شوند؟

A3: حالت سطح و جوش، انطباق مواد، عملکرد آزاد / دقیق رول و آزمایش بار 5 دقیقه ای مشخص شده را بررسی کنید.اجزای اصلی نباید ترک یا تغییر شکل داشته باشند..
