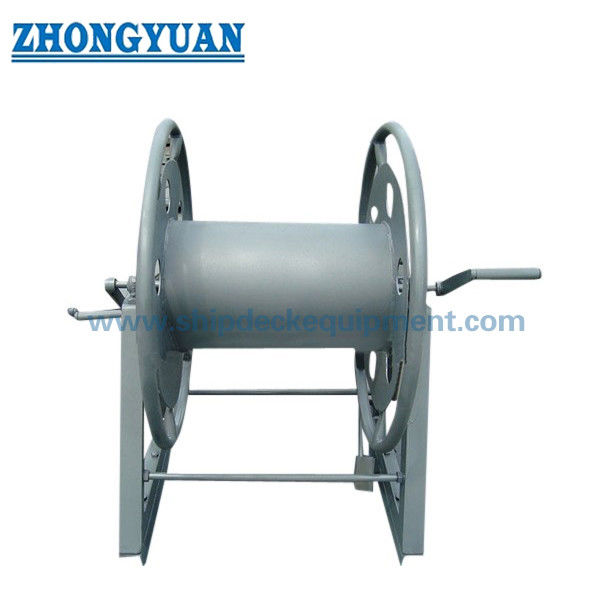

قرقره سیم بکسل فولادی 13-32 میلیمتری با دسته جداشونده | نگهداری دستی سیم بکسل روی عرشه کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
| سند: | Marine Rope Reel Manual Dri...92.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | یک نوع با دسته قابل جابجایی | قطر سیم فولادی قابل استفاده: | 13.0 ~ 32 میلی متر |
|---|---|---|---|
| ظرفیت ذخیره سازی طبل طول سیم فولادی: | 120 ~ 190 متر | مقدار پیچ پا: | 6 ~ 14 |
| مواد: | 304 ، فولاد ضد زنگ 316L ، فولاد ضد زنگ جلا ، فولاد خفیف | ||
| برجسته کردن: | طناب سیم فولادی نرم |
||
توضیحات محصول
قرقره سیم بکسل فولادی 13-32 میلیمتری با دسته جداشونده | ذخیرهسازی دستی سیم بکسل در عرشه کشتی
مرور کلی محصول
قرقره سیم بکسل فولادی نوع A برای ذخیرهسازی سیم بکسل فولادی دریایی که نیاز به راحتی عملیات دستی دارد، طراحی شده است.
دسته جداشونده پس از استفاده قابل جدا شدن است و بسته به چیدمان عرشه میتوان از سمت چپ یا راست آن را عمل کرد.
در مقایسه با قرقرههای بدون دسته، نوع A برای سیمپیچ و باز کردن مکرر دستی مناسبتر است زیرا دسته کنترل چرخش بهتری را فراهم میکند و تلاش اپراتور را کاهش میدهد.
این قرقره فقط برای ذخیرهسازی استفاده میشود، نه برای بالابردن یا کشیدن. این قرقره برای سیم بکسلهای فولادی 13 میلیمتری تا 32 میلیمتری با طول ذخیرهسازی از 120 متر تا 190 متر مناسب است.
پایه پیچشونده، سیستم یاتاقان روغنکاری شده، ترمز اختیاری یا پین قفلکننده و پرداخت لبه آزاد صاف، استفاده از قرقره را در عرشه کشتی ایمنتر و آسانتر میکند.
مشخصات سریع
- قطر سیم بکسل قابل استفاده: 13-32 میلیمتر -> مناسب برای ذخیرهسازی سیم بکسل فولادی دریایی کوچک تا متوسط
- عملیات: دسته جداشونده -> چرخش دستی آسانتر و کنترل عملیات بهتر
- موقعیت دسته: عملیات از سمت چپ یا راست -> عملیات انعطافپذیر بسته به چیدمان عرشه
- استاندارد: CB/T 3468-92 نوع A -> استاندارد مرجع قرقره سیم بکسل فولادی دریایی
- ظرفیت درام: 120-190 متر -> بر اساس قطر سیم بکسل و طول ذخیرهسازی مورد نیاز انتخاب میشود
- ترمز / قفل: ترمز پایی یا پین قفلکننده موجود -> قرقره را در حین ذخیرهسازی پایدار نگه میدارد
- نصب پایه: پایه پیچشونده -> نصب، جدا کردن و جابجایی آسان
- ساختار: طراحی سوراخ کاهش وزن -> وزن محصول را ضمن حفظ استحکام ساختاری کاهش میدهد
- سیستم یاتاقان: طراحی یاتاقان روغنکاری شده -> چرخش آسانتر و تلاش دستی کمتر
- جنس: فولاد نرم / فولاد ضد زنگ 304 / 316L -> بر اساس نیاز به مقاومت در برابر خوردگی و بودجه انتخاب میشود
- عملیات سطح: گالوانیزه گرم / سندبلاست Sa2.5 + پوشش اپوکسی / فولاد ضد زنگ پولیش شده -> محافظت در برابر خوردگی دریایی
- گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
پارامترهای فنی اصلی
| مدل | حداکثر قطر سیم بکسل (میلیمتر) | D | D1 | D2 | L | B | H | پیچ فونداسیون | وزن (کیلوگرم) | ظرفیت سیم بکسل درام (متر) |
| A13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 69 | 120 |
| A17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 86 | 190 |
| A21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 118 | 180 |
| A26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 134 | 190 |
| A32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 172 | 190 |
توجه: مدل، جزئیات ترمز، چیدمان پایه و ابعاد درام را میتوان بر اساس نقشههای پروژه و چیدمان عرشه کشتی تأیید کرد.
راهنمای انتخاب
مرحله 1 - تأیید قطر سیم بکسل -> A13، A17، A20.5، A26 یا A32 را بر اساس اندازه سیم بکسل انتخاب کنید
مرحله 2 - تأیید فرکانس عملیات دستی -> در صورت نیاز به سیمپیچ و باز کردن مکرر، نوع A را انتخاب کنید
مرحله 3 - تأیید سمت عملیات دسته -> دسته جداشونده را میتوان برای عملیات از سمت چپ یا راست تنظیم کرد
مرحله 4 - تأیید طول ذخیرهسازی -> ظرفیت درام را از 120 متر تا 190 متر مطابقت دهید
مرحله 5 - تأیید نیاز به ترمز یا قفل -> برای ذخیرهسازی ایمن و شرایط پایدار در کشتی توصیه میشود
مرحله 6 - تأیید نصب پایه و پوشش -> پایه پیچشونده و سیستم پوشش بر اساس چیدمان عرشه کشتی
مرحله 7 - تأیید نیاز به گواهینامه -> گواهی تست سازنده یا گواهی کلاس بر اساس تقاضای پروژه
ساختار
درام | هسته لوله فولادی درام | شفت | سیستم یاتاقان روغنکاری شده | دسته جداشونده | قاب پشتیبان | پایه پیچشونده | سوراخهای کاهش وزن | ترمز پایی / پین قفلکننده
مزایای طراحی و کیفیت
- دسته جداشونده -> پس از عملیات برای صرفهجویی در فضا و کاهش تداخل قابل جدا شدن است
- عملیات از سمت چپ/راست -> از عملیات دستی انعطافپذیر بر اساس چیدمان عرشه پشتیبانی میکند
- کنترل چرخش بهتر -> مناسب برای سیمپیچ و باز کردن مکرر دستی
- سوراخهای کاهش وزن -> وزن محصول را بدون تأثیر بر استحکام ساختاری کاهش میدهد
- ترمز پایی یا پین قفلکننده -> قرقره را در حین ذخیرهسازی یا حالت آمادهباش پایدار نگه میدارد
- سیستم یاتاقان روغنکاری شده -> چرخش روان و تلاش دستی کمتر
- پایه پیچشونده -> نصب، جدا کردن و جابجایی آسان
- لبههای آزاد صاف -> از اپراتورها در برابر لبههای تیز محافظت میکند و ایمنی دستکاری را بهبود میبخشد
- سطح تماس سیم بکسل صاف -> خطر آسیب به سیم بکسل را در حین سیمپیچ و ذخیرهسازی کاهش میدهد
ویژگیهای سفارشی
- نوع محصول: قرقره ذخیرهسازی سیم بکسل فولادی با دسته جداشونده -> برای ذخیرهسازی دستی سیم بکسل دریایی استفاده میشود، نه بالابردن
- استاندارد: CB/T 3468-92 نوع A -> استاندارد مرجع قرقره دریایی
- سیم بکسل قابل استفاده: سیم بکسل فولادی 13-32 میلیمتر -> نیازهای ذخیرهسازی قطر کوچک و متوسط را پوشش میدهد
- ظرفیت: 120-190 متر -> بر اساس قطر سیم بکسل و طول ذخیرهسازی مورد نیاز انتخاب میشود
- چیدمان دسته: دسته جداشونده -> از عملیات از سمت چپ یا راست پشتیبانی میکند
- ترمز: ترمز پایی موجود -> پایداری ذخیرهسازی را بهبود میبخشد
- قفل: پین قفلکننده موجود -> قرقره را در حین ذخیرهسازی ایمن نگه میدارد
- نصب: پایه پیچشونده -> نصب و جابجایی آسان
- جنس: فولاد نرم / فولاد ضد زنگ 304 / 316L -> بر اساس نیاز به مقاومت در برابر خوردگی و بودجه انتخاب میشود
- عملیات سطح: گالوانیزه گرم / پوشش اپوکسی / فولاد ضد زنگ پولیش شده -> محافظت در برابر خوردگی دریایی
- سفارشیسازی: اندازه درام، چیدمان پایه، ترمز، پین قفلکننده، دسته و جنس -> از الزامات خاص پروژه پشتیبانی میکند
- گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده -> از الزامات مستندات و بازرسی پروژه پشتیبانی میکند
راهنمای استعلام
لطفاً قطر سیم بکسل، طول سیم بکسل، سمت عملیات دسته ترجیحی، نیاز به ترمز یا قفل، چیدمان نصب پایه، جنس، عملیات سطح و نیاز به گواهینامه را ارائه دهید.
از اندازه صحیح قرقره مطمئن نیستید؟ قطر سیم بکسل و طول ذخیرهسازی را برای ما ارسال کنید تا ما یک پیکربندی قرقره مناسب را توصیه کنیم.
نحوه کار
سیم بکسل فولادی با عملیات دسته دستی روی درام سیمپیچ میشود. دسته جداشونده اهرم چرخش را فراهم میکند و میتوان آن را در سمت چپ یا راست نصب کرد. سیستم یاتاقان امکان چرخش روان را فراهم میکند و ترمز یا پین قفلکننده قرقره را در زمان ذخیرهسازی سیم بکسل ایمن میکند.
کاربردها
ذخیرهسازی سیم بکسل در عرشه کشتی | جابجایی مکرر دستی سیم بکسل | ذخیرهسازی سیم بکسل مهار یدکی | تجهیز کشتی | ذخیرهسازی سیم بکسل کارگاه
گواهینامهها و مزایا
گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده. مزایا شامل ساختار سبک، چرخش روان، نصب پایه پیچشونده، ایمنی ترمز/قفل، لبههای آزاد صاف و مواد/پوششهای قابل سفارشیسازی است.
نقشه و عکسها
نقشه چیدمان کلی و عکسهای محصول
سفارش
مشخص کنید: مدل نوع A، قطر سیم بکسل، طول سیم بکسل، سمت عملیات دسته، نیاز به ترمز یا قفل، جنس، عملیات سطح، چیدمان پایه پیچشونده، تعداد و نیاز به گواهینامه.
سوالات متداول
س1: چرا نوع A با دسته جداشونده را انتخاب کنیم؟
الف: نوع A زمانی مناسب است که اپراتورها در حین سیمپیچ یا باز کردن مکرر به چرخش دستی آسانتر و کنترل بهتری نیاز دارند.
س2: آیا دسته را میتوان از هر دو طرف استفاده کرد؟
بله. دسته جداشونده را میتوان بسته به چیدمان عرشه برای عملیات از سمت چپ یا راست تنظیم کرد.
س3: آیا دسته پس از استفاده قابل جدا شدن است؟
بله. دسته جداشونده را میتوان برای صرفهجویی در فضا و کاهش تداخل در حین ذخیرهسازی جدا کرد.
س4: آیا این قرقره برای بالابردن یا کشیدن استفاده میشود؟
خیر. این یک قرقره ذخیرهسازی برای سیم بکسل فولادی است، نه یک وینچ بالابر یا وینچ بکسل.
س5: آیا عملیات سطح قابل سفارشیسازی است؟
بله. گالوانیزه گرم، سندبلاست Sa2.5 به علاوه پوشش اپوکسی، فولاد ضد زنگ پولیش شده و پوشش سفارشی در دسترس است.
به علاوه پوشش اپوکسی، فولاد ضد زنگ پولیش شده و عملیات سطح سفارشی در دسترس است.
