طناب طناب فولادی 13 32 میلی متری با دسته قابل برداشتن CB / T 3468-92 نوع A برای ذخیره طناب های چوبی کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
| سند: | Marine Rope Reel Manual Dri...92.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | یک نوع با دسته قابل جابجایی | قطر سیم فولادی قابل استفاده: | 13.0 ~ 32 میلی متر |
|---|---|---|---|
| ظرفیت ذخیره سازی طبل طول سیم فولادی: | 120 ~ 190 متر | مقدار پیچ پا: | 6 ~ 14 |
| مواد: | 304 ، فولاد ضد زنگ 316L ، فولاد ضد زنگ جلا ، فولاد خفیف | ||
| برجسته کردن: | طناب سیم فولادی نرم |
||
توضیحات محصول

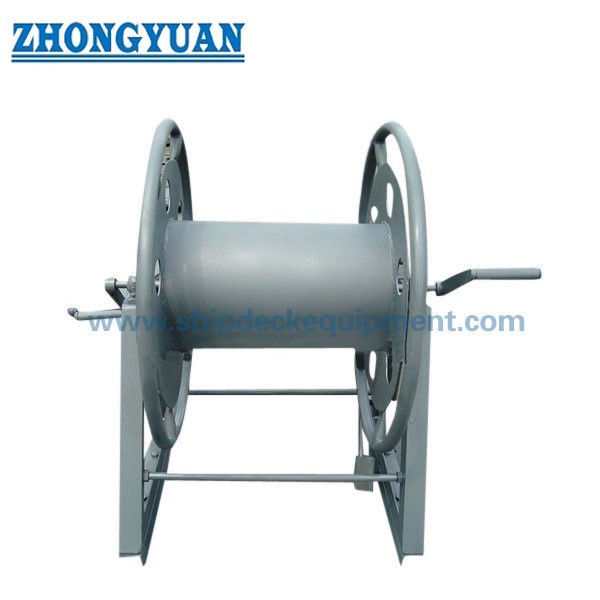

قرقره سیم بکسل فولادی 13-32 میلیمتری با دسته جداشونده | CB/T 3468-92 نوع A برای نگهداری سیم بکسل در کشتی
مرور کلی محصول
نوع CB/T 3468-92یک قرقره سیم بکسل فولادی نوع A برای نگهداری سیم بکسل فولادی دریایی که نیاز به راحتی عملیات دستی دارد، طراحی شده است.
دسته جداشونده پس از استفاده قابل جدا شدن است و بسته به چیدمان عرشه میتوان از سمت چپ یا راست آن را عمل کرد.
در مقایسه با قرقرههای بدون دسته، نوع A برای سیمکشی و باز کردن مکرر دستی مناسبتر است زیرا دسته کنترل چرخش بهتری را فراهم میکند و تلاش اپراتور را کاهش میدهد.
این قرقره فقط برای نگهداری استفاده میشود، نه برای بلند کردن یا کشیدن. این قرقره برای سیم بکسلهای فولادی از 13 میلیمتر تا 32 میلیمتر با طول نگهداری از 120 متر تا 190 متر مناسب است.
پایه پیچشونده، سیستم یاتاقان روانکاری شده، ترمز اختیاری یا پین قفلکننده و پرداخت لبه آزاد صاف، قرقره را در عرشه کشتی ایمنتر و آسانتر برای کار میکند.
مشخصات سریع
- قطر سیم بکسل قابل استفاده: 13-32 میلیمتر -> مناسب برای نگهداری سیم بکسل فولادی دریایی کوچک تا متوسط
- عملیات: دسته جداشونده -> چرخش دستی آسانتر و کنترل عملیات بهتر
- موقعیت دسته: عملیات از سمت چپ یا راست -> عملیات انعطافپذیر بسته به چیدمان عرشه
- استاندارد: CB/T 3468-92 نوع A -> استاندارد مرجع قرقره سیم بکسل دریایی
- ظرفیت درام: 120-190 متر -> بر اساس قطر سیم بکسل و طول نگهداری مورد نیاز انتخاب میشود
- ترمز / قفل: ترمز پایی یا پین قفلکننده موجود -> قرقره را در حین نگهداری ثابت نگه میدارد
- نصب پایه: پایه پیچشونده -> نصب، برداشتن و جابجایی آسان
- ساختار: طراحی سوراخ کاهش وزن -> وزن محصول را بدون کاهش استحکام ساختاری کاهش میدهد
- سیستم یاتاقان: طراحی یاتاقان روانکاری شده -> چرخش آسانتر و تلاش دستی کمتر
- جنس: فولاد نرم / فولاد ضد زنگ 304 / 316L -> بر اساس نیاز به مقاومت در برابر خوردگی و بودجه انتخاب میشود
- عملیات سطح: گالوانیزه گرم / سندبلاست Sa2.5 + پوشش اپوکسی / فولاد ضد زنگ پولیش شده -> محافظت در برابر خوردگی دریایی
- گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
پارامترهای فنی اصلی
| مدل | حداکثر قطر سیم بکسل (میلیمتر) | D | D1 | D2 | L | B | H | پیچ پایه | وزن (کیلوگرم) | ظرفیت سیم بکسل درام (متر) |
| A13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 69 | 120 |
| A17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 86 | 190 |
| A21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 118 | 180 |
| A26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 134 | 190 |
| A32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 172 | 190 |
توجه: مدل، جزئیات ترمز، چیدمان پایه و ابعاد درام را میتوان بر اساس نقشههای پروژه و چیدمان عرشه کشتی تأیید کرد.
راهنمای انتخاب
مرحله 1 - تأیید قطر سیم بکسل -> مدل A13، A17، A20.5، A26 یا A32 را بر اساس اندازه سیم بکسل انتخاب کنید
مرحله 2 - تأیید فرکانس عملیات دستی -> در صورت نیاز به سیمکشی و باز کردن مکرر، نوع A را انتخاب کنید
مرحله 3 - تأیید سمت عملیات دسته -> دسته جداشونده را میتوان برای عملیات از سمت چپ یا راست تنظیم کرد
مرحله 4 - تأیید طول نگهداری -> ظرفیت درام را از 120 متر تا 190 متر مطابقت دهید
مرحله 5 - تأیید نیاز به ترمز یا قفل -> برای نگهداری ایمن و وضعیت پایدار در کشتی توصیه میشود
مرحله 6 - تأیید نصب پایه و پوشش -> پایه پیچشونده و سیستم پوشش بر اساس چیدمان عرشه کشتی
مرحله 7 - تأیید نیاز به گواهینامه -> گواهی تست سازنده یا گواهی کلاس بر اساس تقاضای پروژه
ساختار
درام | هسته لوله فولادی درام | شفت | سیستم یاتاقان روانکاری شده | دسته جداشونده | قاب پشتیبان | پایه پیچشونده | سوراخهای کاهش وزن | ترمز پایی / پین قفلکننده
مزایای طراحی و کیفیت
- دسته جداشونده -> پس از استفاده قابل جدا شدن است تا فضا صرفهجویی شود و تداخل کاهش یابد
- عملیات از سمت چپ/راست -> از عملیات دستی انعطافپذیر بسته به چیدمان عرشه پشتیبانی میکند
- کنترل چرخش بهتر -> مناسب برای سیمکشی و باز کردن مکرر
- سوراخهای کاهش وزن -> وزن محصول را بدون تأثیر بر استحکام ساختاری کاهش میدهد
- ترمز پایی یا پین قفلکننده -> قرقره را در حین نگهداری یا حالت آمادهباش ثابت نگه میدارد
- سیستم یاتاقان روانکاری شده -> چرخش روان و تلاش دستی کمتر
- پایه پیچشونده -> نصب، برداشتن و جابجایی آسان
- لبههای آزاد صاف -> از اپراتورها در برابر لبههای تیز محافظت میکند و ایمنی دستکاری را بهبود میبخشد
- سطح تماس سیم بکسل صاف -> خطر آسیب به سیم بکسل را در حین سیمکشی و نگهداری کاهش میدهد
ویژگیهای سفارشی
- نوع محصول: قرقره نگهداری سیم بکسل فولادی با دسته جداشونده -> برای نگهداری دستی سیم بکسل دریایی استفاده میشود، نه برای بلند کردن
- استاندارد: CB/T 3468-92 نوع A -> استاندارد مرجع قرقره دریایی
- سیم بکسل قابل استفاده: سیم بکسل فولادی 13-32 میلیمتر -> نیازهای نگهداری قطر کوچک و متوسط را پوشش میدهد
- ظرفیت: 120-190 متر -> بر اساس قطر سیم بکسل و طول نگهداری مورد نیاز انتخاب میشود
- چیدمان دسته: دسته جداشونده -> از عملیات از سمت چپ یا راست پشتیبانی میکند
- ترمز: ترمز پایی موجود -> پایداری نگهداری را بهبود میبخشد
- قفل: پین قفلکننده موجود -> قرقره را در حین نگهداری ایمن نگه میدارد
- نصب: پایه پیچشونده -> نصب و جابجایی آسان
- جنس: فولاد نرم / فولاد ضد زنگ 304 / 316L -> بر اساس نیاز به مقاومت در برابر خوردگی و بودجه انتخاب میشود
- عملیات سطح: گالوانیزه گرم / پوشش اپوکسی / فولاد ضد زنگ پولیش شده -> محافظت در برابر خوردگی دریایی
- سفارشیسازی: اندازه درام، چیدمان پایه، ترمز، پین قفلکننده، دسته و جنس -> از الزامات خاص پروژه پشتیبانی میکند
- گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده -> از الزامات مستندات و بازرسی پروژه پشتیبانی میکند
راهنمای استعلام
لطفاً قطر سیم بکسل، طول سیم بکسل، سمت عملیات دسته ترجیحی، نیاز به ترمز یا قفل، چیدمان نصب پایه، جنس، عملیات سطح و نیاز به گواهینامه را ارائه دهید.
از اندازه صحیح قرقره مطمئن نیستید؟ قطر سیم بکسل و طول نگهداری را برای ما ارسال کنید تا ما یک پیکربندی قرقره مناسب را توصیه کنیم.
نحوه کار
سیم بکسل فولادی با عملیات دسته دستی روی درام سیمپیچ میشود. دسته جداشونده اهرم چرخش را فراهم میکند و میتوان آن را در سمت چپ یا راست نصب کرد. سیستم یاتاقان امکان چرخش روان را فراهم میکند و ترمز یا پین قفلکننده قرقره را هنگام نگهداری سیم ایمن میکند.
کاربردها
نگهداری سیم بکسل در عرشه کشتی | جابجایی مکرر دستی سیم بکسل | نگهداری سیم بکسل مهار یدکی | تجهیز کشتی | نگهداری سیم بکسل در کارگاه
گواهینامهها و مزایا
گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده. مزایا شامل ساختار سبک، چرخش روان، نصب پایه پیچشونده، ایمنی ترمز/قفل، لبههای آزاد صاف و مواد/پوششهای قابل سفارشیسازی است.
نقشه و عکسها
نقشه چیدمان کلی و عکسهای محصول
سفارش
مشخص کنید: مدل نوع A، قطر سیم بکسل، طول سیم بکسل، سمت عملیات دسته، نیاز به ترمز یا قفل، جنس، عملیات سطح، چیدمان پایه پیچشونده، تعداد و نیاز به گواهینامه.
سوالات متداول
سوال 1: چرا نوع A با دسته جداشونده را انتخاب کنیم؟
پاسخ: نوع A زمانی مناسب است که اپراتورها در حین سیمکشی یا باز کردن مکرر به چرخش دستی آسانتر و کنترل بهتری نیاز دارند.
سوال 2: آیا دسته را میتوان از هر دو طرف استفاده کرد؟
پاسخ: بله. دسته جداشونده را میتوان بسته به چیدمان عرشه برای عملیات از سمت چپ یا راست تنظیم کرد.
سوال 3: آیا دسته پس از استفاده قابل جدا شدن است؟
پاسخ: بله. دسته جداشونده را میتوان برای صرفهجویی در فضا و کاهش تداخل در حین نگهداری جدا کرد.
سوال 4: آیا این قرقره برای بلند کردن یا کشیدن استفاده میشود؟
پاسخ: خیر. این یک قرقره نگهداری برای سیم بکسل فولادی است، نه یک وینچ بالابر یا وینچ بکسل.
سوال 5: آیا عملیات سطح قابل سفارشیسازی است؟
پاسخ: بله. گالوانیزه گرم، سندبلاست Sa2.5 به علاوه پوشش اپوکسی، فولاد ضد زنگ پولیش شده و پوشش سفارشی در دسترس است.
به علاوه پوشش اپوکسی، فولاد ضد زنگ پولیش شده و عملیات سطح سفارشی در دسترس است.
