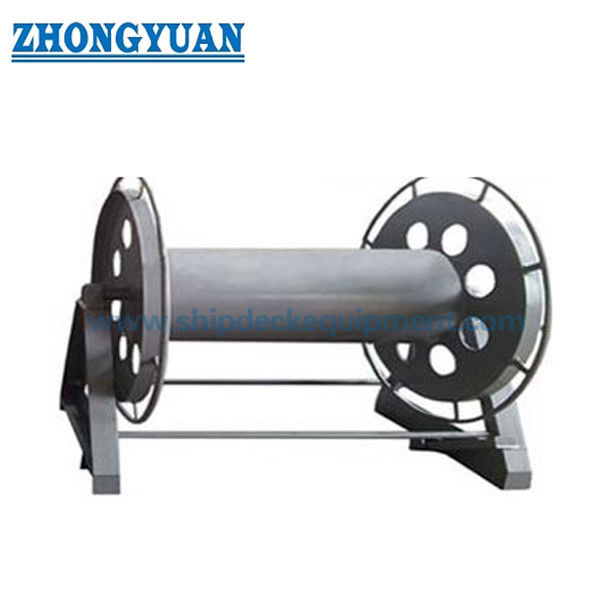

13-32 میلی متری قطب سیم فولادی بدون دسته
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
| سند: | Marine Rope Reel Manual Dri...92.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| چهار نوع: | AW را بدون دسته تایپ کنید | قطر سیم فولادی قابل استفاده: | 13.0 ~ 32 میلی متر |
|---|---|---|---|
| ظرفیت ذخیره سازی طبل طول سیم فولادی: | 120 ~ 190 متر | مقدار پیچ پا: | 6 ~ 14 |
| مواد: | 304 ، فولاد ضد زنگ 316L ، فولاد ضد زنگ جلا ، فولاد خفیف | دیگران: | SA2.5 SANDBLASTING و نقاشی اپوکسی ضد خوردگی |
| برجسته کردن: | قرقره سیم فولادی CB/T 3468-92,CB/T 3468-92 نوع AW قرقره,CB/T 3468-92 تجهیزات عرشه کشتی |
||
توضیحات محصول
13-32 میلیمتر قرقره کابل فولادی فشرده بدون دسته | ذخیرهسازی کابل فولادی روی عرشه کشتی با گرفتن درام
مرور کلی محصول
قرقره کابل فولادی نوع AW برای ذخیرهسازی فشرده کابل فولادی دریایی که در آن دسته برجسته مورد نیاز نیست، طراحی شده است.
طراحی بدون دسته، پروفیل قرقره را ساده و فشرده نگه میدارد. اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند و این امر آن را برای فضای عرشه محدود و عملیات با فرکانس پایین مناسب میسازد.
در مقایسه با قرقرههای نوع A که با دسته کار میکنند، نوع AW قطعات برجسته را کاهش میدهد و ساختار سادهتری را برای کاربردهای ذخیرهسازی ارائه میدهد.
این قرقره فقط برای ذخیرهسازی استفاده میشود، نه برای بلند کردن یا کشیدن. این قرقره برای کابلهای فولادی از 13 میلیمتر تا 32 میلیمتر با طول ذخیرهسازی از 120 متر تا 190 متر مناسب است.
پایه پیچشونده، مجموعه یاتاقان روانکاری شده، ترمز اختیاری یا پین قفلکننده و پرداخت لبه آزاد صاف، ذخیرهسازی ایمن و چیدمان آسانتر در کشتی را پشتیبانی میکنند.
مشخصات سریع
- قطر کابل فولادی قابل استفاده: 13-32 میلیمتر -> مناسب برای ذخیرهسازی کابل فولادی دریایی کوچک تا متوسط
- عملیات: بدون دسته، عملیات با گرفتن درام -> اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند
- ساختار فشرده: بدون دسته برجسته -> بهتر برای فضای عرشه و مناطق ذخیرهسازی محدود
- استاندارد: CB/T 3468-92 نوع AW -> استاندارد مرجع قرقره کابل فولادی دریایی
- ظرفیت درام: 120-190 متر -> بر اساس قطر کابل و طول ذخیرهسازی مورد نیاز انتخاب میشود
- ترمز / قفل: ترمز پایی یا پین قفلکننده موجود است -> قرقره را در حین ذخیرهسازی پایدار نگه میدارد
- نصب پایه: پایه پیچشونده -> نصب، جداسازی و جابجایی آسان
- ساختار: طراحی سوراخ کاهش وزن -> وزن محصول را ضمن حفظ استحکام ساختاری کاهش میدهد
- مجموعه یاتاقان: طراحی یاتاقان روانکاری شده -> چرخش آسانتر و تلاش دستی کمتر
- جنس: فولاد نرم / فولاد ضد زنگ 304 / 316L -> بر اساس نیاز به خوردگی و بودجه انتخاب میشود
- عملیات سطح: گالوانیزه گرم / سندبلاست Sa2.5 + پوشش اپوکسی / فولاد ضد زنگ پولیش شده -> محافظت در برابر خوردگی دریایی
- گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
پارامترهای فنی اصلی
| مدل | حداکثر قطر کابل فولادی (میلیمتر) | D | D1 | D2 | L | B | H | پیچ فونداسیون | وزن (کیلوگرم) | ظرفیت کابل درام (متر) |
| AW13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 58 | 120 |
| AW17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 76 | 190 |
| AW21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 113 | 180 |
| AW26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 122 | 190 |
| AW32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 162 | 190 |
توجه: مدل، جزئیات ترمز، چیدمان پایه و ابعاد درام را میتوان بر اساس نقشههای پروژه و چیدمان عرشه کشتی تأیید کرد.
راهنمای انتخاب
مرحله 1 - تأیید قطر کابل فولادی -> AW13، AW17، AW21، AW26 یا AW32 را بر اساس اندازه کابل انتخاب کنید
مرحله 2 - تأیید نیاز به فضای عرشه فشرده -> AW را در صورتی که دسته برجسته ترجیح داده نمیشود، انتخاب کنید
مرحله 3 - تأیید روش عملیات -> اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند
مرحله 4 - تأیید طول ذخیرهسازی -> ظرفیت درام را از 120 متر تا 190 متر مطابقت دهید
مرحله 5 - تأیید نیاز به ترمز یا قفل -> برای ذخیرهسازی ایمن و وضعیت پایدار در کشتی توصیه میشود
مرحله 6 - تأیید نصب پایه و پوشش -> پایه پیچشونده و سیستم پوشش بر اساس چیدمان عرشه کشتی
مرحله 7 - تأیید نیاز به گواهینامه -> گواهی تست سازنده یا گواهی کلاس بر اساس تقاضای پروژه
ساختار
درام | هسته درام لولهای فولادی | شفت | مجموعه یاتاقان روانکاری شده | قاب پشتیبانی | پایه پیچشونده | سوراخهای کاهش وزن | ترمز پایی / پین قفلکننده | ساختار فشرده بدون دسته
مزایای طراحی و کیفیت
- طراحی بدون دسته -> از دسته برجسته جلوگیری میکند و فشردهسازی ذخیرهسازی را بهبود میبخشد
- عملیات با گرفتن درام -> اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند
- ساختار سادهتر -> قطعات عملیاتی خارجی کمتر و انبارداری آسانتر
- سوراخهای کاهش وزن -> وزن محصول را بدون تأثیر بر استحکام ساختاری کاهش میدهد
- ترمز پایی یا پین قفلکننده -> قرقره را در حین ذخیرهسازی یا حالت آماده به کار پایدار نگه میدارد
- مجموعه یاتاقان روانکاری شده -> چرخش روان و تلاش دستی کمتر
- پایه پیچشونده -> نصب، جداسازی و جابجایی آسان
- لبههای آزاد صاف -> از اپراتورها در برابر لبههای تیز محافظت میکند و ایمنی جابجایی را بهبود میبخشد
- سطح تماس کابل صاف -> خطر آسیب به کابل فولادی را در حین سیمپیچی و ذخیرهسازی کاهش میدهد
ویژگیهای سفارشی
- نوع محصول: قرقره ذخیرهسازی کابل فولادی فشرده بدون دسته -> برای ذخیرهسازی کابل دریایی استفاده میشود، نه بلند کردن
- استاندارد: CB/T 3468-92 نوع AW -> استاندارد مرجع قرقره دریایی
- کابل قابل استفاده: کابل فولادی 13-32 میلیمتر -> نیازهای ذخیرهسازی قطر کوچک و متوسط را پوشش میدهد
- ظرفیت: 120-190 متر -> بر اساس قطر کابل و طول ذخیرهسازی مورد نیاز انتخاب میشود
- عملیات: عملیات با گرفتن درام -> اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند
- ساختار: بدون دسته برجسته -> مناسب برای ذخیرهسازی فشرده و فضای عرشه محدود
- ترمز: ترمز پایی موجود است -> پایداری ذخیرهسازی را بهبود میبخشد
- قفل: پین قفلکننده موجود است -> قرقره را در حین ذخیرهسازی ایمن نگه میدارد
- نصب: پایه پیچشونده -> نصب و جابجایی آسان
- جنس: فولاد نرم / فولاد ضد زنگ 304 / 316L -> بر اساس نیاز به خوردگی و بودجه انتخاب میشود
- عملیات سطح: گالوانیزه گرم / پوشش اپوکسی / فولاد ضد زنگ پولیش شده -> محافظت در برابر خوردگی دریایی
- سفارشیسازی: اندازه درام، چیدمان پایه، ترمز، پین قفلکننده و جنس -> از الزامات خاص پروژه پشتیبانی میکند
- گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده -> از الزامات مستندات و بازرسی پروژه پشتیبانی میکند
راهنمای استعلام
لطفاً قطر کابل فولادی، طول کابل، نیاز به فضای فشرده، نیاز به ترمز یا قفل، چیدمان نصب پایه، جنس، عملیات سطح و نیاز به گواهینامه را ارائه دهید.
از اندازه صحیح قرقره مطمئن نیستید؟ قطر کابل و طول ذخیرهسازی را برای ما ارسال کنید و ما یک پیکربندی قرقره مناسب را توصیه خواهیم کرد.
نحوه کار
کابل فولادی برای ذخیرهسازی روی درام سیمپیچ میشود. اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند، در حالی که مجموعه یاتاقان از حرکت روان پشتیبانی میکند. ترمز پایی یا پین قفلکننده، قرقره را هنگام ذخیره کابل یا زمانی که قرقره در حال کار نیست، ایمن میکند.
کاربردها
ذخیرهسازی فشرده کابل فولادی روی عرشه کشتی | فضای عرشه محدود | ذخیرهسازی کابل مهار یدکی | تجهیز کشتی | ذخیرهسازی کابل کارگاه
گواهینامهها و مزایا
گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده. مزایا شامل ساختار سبک، چرخش روان، نصب پایه پیچشونده، ایمنی ترمز/قفل، لبههای آزاد صاف و مواد/پوششهای قابل سفارشیسازی است.
نقشه و عکسها
نقشه چیدمان عمومی و عکسهای محصول
سفارش
مشخص کنید: مدل نوع AW، قطر کابل فولادی، طول کابل، نیاز به فضای فشرده، نیاز به ترمز یا قفل، جنس، عملیات سطح، چیدمان پایه پیچشونده، مقدار و نیاز به گواهینامه.
سوالات متداول
سوال 1: چرا قرقره بدون دسته نوع AW را انتخاب کنیم؟
پاسخ: نوع AW زمانی مناسب است که ساختار فشرده و قطعات برجسته کمتر برای کاربردهای ذخیرهسازی ترجیح داده شود.
سوال 2: قرقره بدون دسته چگونه کار میکند؟
پاسخ: اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند. مجموعه یاتاقان روانکاری شده از چرخش روان پشتیبانی میکند.
سوال 3: آیا نوع AW برای فضای عرشه محدود بهتر است؟
پاسخ: بله. طراحی بدون دسته قطعات برجسته را کاهش میدهد و چیدمان آن در مناطق ذخیرهسازی فشرده آسانتر است.
سوال 4: آیا این قرقره برای بلند کردن یا کشیدن استفاده میشود؟
پاسخ: خیر. این یک قرقره ذخیرهسازی برای کابل فولادی است، نه یک وینچ بالابر یا وینچ بکسل.
سوال 5: آیا عملیات سطح قابل سفارشیسازی است؟
پاسخ: بله. گالوانیزه گرم، سندبلاست Sa2.5 به علاوه پوشش اپوکسی، فولاد ضد زنگ پولیش شده و پوشش سفارشی موجود است.
