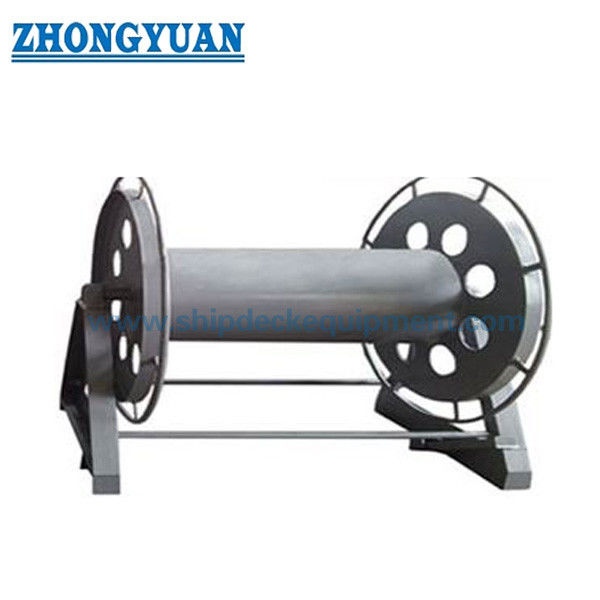

قرقره کابل فولادی فشرده ۱۳-۳۲ میلیمتری بدون دسته | CB/T 3468-92 نوع AW برای نگهداری کابل فولادی در کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
| سند: | Marine Rope Reel Manual Dri...92.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| چهار نوع: | AW را بدون دسته تایپ کنید | قطر سیم فولادی قابل استفاده: | 13.0 ~ 32 میلی متر |
|---|---|---|---|
| ظرفیت ذخیره سازی طبل طول سیم فولادی: | 120 ~ 190 متر | مقدار پیچ پا: | 6 ~ 14 |
| مواد: | 304 ، فولاد ضد زنگ 316L ، فولاد ضد زنگ جلا ، فولاد خفیف | دیگران: | SA2.5 SANDBLASTING و نقاشی اپوکسی ضد خوردگی |
| برجسته کردن: | قرقره سیم فولادی CB/T 3468-92,CB/T 3468-92 نوع AW قرقره,CB/T 3468-92 تجهیزات عرشه کشتی |
||
توضیحات محصول
13 تا 32 میلیمتر قرقره فولادی فشرده بدون دسته | CB/T 3468-92 نوع AW برای ذخیرهسازی سیم بکسل کشتی
مرور کلی محصول
قرقره سیم بکسل فولادی نوع AW برای ذخیرهسازی فشرده سیم بکسل فولادی دریایی که در آن دسته برجسته مورد نیاز نیست، طراحی شده است.
طراحی بدون دسته، پروفیل قرقره را ساده و فشرده نگه میدارد. اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند و این امر آن را برای فضای عرشه محدود و عملیات با فرکانس پایین مناسب میسازد.
در مقایسه با قرقرههای نوع A با دسته، نوع AW قطعات برجسته را کاهش میدهد و ساختار سادهتری را برای کاربردهای متمرکز بر ذخیرهسازی فراهم میکند.
این قرقره فقط برای ذخیرهسازی استفاده میشود، نه برای بالابری یا کشیدن. این قرقره برای سیم بکسلهای فولادی 13 میلیمتر تا 32 میلیمتر با طول ذخیرهسازی از 120 متر تا 190 متر مناسب است.
پایه پیچشونده، سیستم یاتاقان روانکاری شده، ترمز اختیاری یا پین قفلکننده و پرداخت لبه آزاد صاف، ذخیرهسازی ایمن و چیدمان آسانتر در کشتی را پشتیبانی میکنند.
مشخصات سریع
- قطر سیم بکسل قابل استفاده: 13-32 میلیمتر -> مناسب برای ذخیرهسازی سیم بکسل فولادی دریایی کوچک تا متوسط
- عملیات: بدون دسته، عملیات با گرفتن درام -> اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند
- ساختار فشرده: بدون دسته برجسته -> برای فضای عرشه و مناطق ذخیرهسازی محدود بهتر است
- استاندارد: CB/T 3468-92 نوع AW -> استاندارد مرجع قرقره سیم بکسل فولادی دریایی
- ظرفیت درام: 120-190 متر -> بر اساس قطر سیم بکسل و طول ذخیرهسازی مورد نیاز انتخاب میشود
- ترمز / قفل: ترمز پایی یا پین قفلکننده موجود است -> قرقره را در حین ذخیرهسازی پایدار نگه میدارد
- نصب پایه: پایه پیچشونده -> نصب، جداسازی و جابجایی آسان
- ساختار: طراحی سوراخ کاهش وزن -> وزن محصول را با حفظ استحکام ساختاری کاهش میدهد
- سیستم یاتاقان: طراحی یاتاقان روانکاری شده -> چرخش آسانتر و تلاش دستی کمتر
- جنس: فولاد نرم / فولاد ضد زنگ 304 / 316L -> بر اساس خوردگی و الزامات بودجه انتخاب میشود
- عملیات سطح: گالوانیزه گرم / سندبلاست Sa2.5 + پوشش اپوکسی / فولاد ضد زنگ پولیش شده -> حفاظت در برابر خوردگی دریایی
- گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
پارامترهای فنی اصلی
| مدل | حداکثر قطر سیم بکسل (میلیمتر) | D | D1 | D2 | L | B | H | پیچ فونداسیون | وزن (کیلوگرم) | ظرفیت سیم بکسل درام (متر) |
| AW13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 58 | 120 |
| AW17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 76 | 190 |
| AW21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 113 | 180 |
| AW26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 122 | 190 |
| AW32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 162 | 190 |
توجه: مدل، جزئیات ترمز، چیدمان پایه و ابعاد درام را میتوان بر اساس نقشههای پروژه و چیدمان عرشه کشتی تأیید کرد.
راهنمای انتخاب
مرحله 1 - تأیید قطر سیم بکسل -> بر اساس اندازه سیم بکسل، AW13، AW17، AW21، AW26 یا AW32 را انتخاب کنید
مرحله 2 - تأیید نیاز به فضای فشرده عرشه -> در صورت عدم ترجیح دسته برجسته، AW را انتخاب کنید
مرحله 3 - تأیید روش عملیات -> اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند
مرحله 4 - تأیید طول ذخیرهسازی -> ظرفیت درام را از 120 متر تا 190 متر مطابقت دهید
مرحله 5 - تأیید نیاز به ترمز یا قفل -> برای ذخیرهسازی ایمن و وضعیت پایدار در کشتی توصیه میشود
مرحله 6 - تأیید نصب پایه و پوشش -> پایه پیچشونده و سیستم پوشش بر اساس چیدمان عرشه کشتی
مرحله 7 - تأیید نیاز به گواهینامه -> گواهی تست سازنده یا گواهی کلاس بر اساس تقاضای پروژه
ساختار
درام | هسته لوله فولادی درام | شفت | سیستم یاتاقان روانکاری شده | قاب پشتیبانی | پایه پیچشونده | سوراخهای کاهش وزن | ترمز پایی / پین قفلکننده | ساختار فشرده بدون دسته
مزایای طراحی و کیفیت
- طراحی بدون دسته -> از دسته برجسته جلوگیری کرده و فشردهسازی ذخیرهسازی را بهبود میبخشد
- عملیات با گرفتن درام -> اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند
- ساختار سادهتر -> قطعات عملیاتی خارجی کمتر و انبارداری آسانتر
- سوراخهای کاهش وزن -> وزن محصول را بدون تأثیر بر استحکام ساختاری کاهش میدهد
- ترمز پایی یا پین قفلکننده -> قرقره را در حین ذخیرهسازی یا حالت آماده به کار پایدار نگه میدارد
- سیستم یاتاقان روانکاری شده -> چرخش روان و تلاش دستی کمتر
- پایه پیچشونده -> نصب، جداسازی و جابجایی آسان
- لبههای آزاد صاف -> اپراتورها را از لبههای تیز محافظت کرده و ایمنی جابجایی را بهبود میبخشد
- سطح تماس صاف سیم بکسل -> خطر آسیب به سیم بکسل را در حین سیمپیچی و ذخیرهسازی کاهش میدهد
ویژگیهای سفارشی
- نوع محصول: قرقره ذخیرهسازی سیم بکسل فولادی فشرده بدون دسته -> برای ذخیرهسازی سیم بکسل دریایی استفاده میشود، نه بالابری
- استاندارد: CB/T 3468-92 نوع AW -> استاندارد مرجع قرقره دریایی
- سیم بکسل قابل استفاده: سیم بکسل فولادی 13-32 میلیمتر -> نیازهای ذخیرهسازی قطر کوچک و متوسط را پوشش میدهد
- ظرفیت: 120-190 متر -> بر اساس قطر سیم بکسل و طول ذخیرهسازی مورد نیاز انتخاب میشود
- عملیات: عملیات با گرفتن درام -> اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند
- ساختار: بدون دسته برجسته -> مناسب برای ذخیرهسازی فشرده و فضای عرشه محدود
- ترمز: ترمز پایی موجود است -> پایداری ذخیرهسازی را بهبود میبخشد
- قفل: پین قفلکننده موجود است -> قرقره را در حین ذخیرهسازی ایمن نگه میدارد
- نصب: پایه پیچشونده -> نصب و جابجایی آسان
- جنس: فولاد نرم / فولاد ضد زنگ 304 / 316L -> بر اساس خوردگی و الزامات بودجه انتخاب میشود
- عملیات سطح: گالوانیزه گرم / پوشش اپوکسی / فولاد ضد زنگ پولیش شده -> حفاظت در برابر خوردگی دریایی
- سفارشیسازی: اندازه درام، چیدمان پایه، ترمز، پین قفلکننده و جنس -> الزامات خاص پروژه را پشتیبانی میکند
- گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده -> الزامات مستندات و بازرسی پروژه را پشتیبانی میکند
راهنمای استعلام
لطفاً قطر سیم بکسل، طول سیم بکسل، نیاز به فضای فشرده، نیاز به ترمز یا قفل، چیدمان نصب پایه، جنس، عملیات سطح و نیاز به گواهینامه را ارائه دهید.
از اندازه صحیح قرقره مطمئن نیستید؟ قطر سیم بکسل و طول ذخیرهسازی را برای ما ارسال کنید تا ما یک پیکربندی قرقره مناسب را توصیه کنیم.
نحوه کار
سیم بکسل فولادی برای ذخیرهسازی روی درام پیچیده میشود. اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند، در حالی که سیستم یاتاقان حرکت روان را پشتیبانی میکند. ترمز پایی یا پین قفلکننده قرقره را هنگام ذخیره شدن سیم بکسل یا زمانی که قرقره در حال کار نیست، ایمن میکند.
کاربردها
ذخیرهسازی فشرده سیم بکسل کشتی در عرشه | فضای عرشه محدود | ذخیرهسازی سیم بکسل مهار اضافی | تجهیز کشتی | ذخیرهسازی سیم بکسل کارگاه
گواهینامهها و مزایا
گواهینامهها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده. مزایا شامل ساختار سبک، چرخش روان، نصب پایه پیچشونده، ایمنی ترمز/قفل، لبههای آزاد صاف و مواد/پوششهای قابل سفارشیسازی است.
نقشه و عکسها
نقشه چیدمان عمومی و عکسهای محصول
سفارش
مشخص کنید: مدل نوع AW، قطر سیم بکسل، طول سیم بکسل، نیاز به فضای فشرده، نیاز به ترمز یا قفل، جنس، عملیات سطح، چیدمان پایه پیچشونده، تعداد و نیاز به گواهینامه.
سوالات متداول
س1: چرا قرقره بدون دسته نوع AW را انتخاب کنیم؟
الف: نوع AW زمانی مناسب است که ساختار فشرده و قطعات برجسته کمتر برای کاربردهای متمرکز بر ذخیرهسازی ترجیح داده شود.
س2: قرقره چگونه بدون دسته کار میکند؟
الف: اپراتورها با گرفتن لبه بیرونی درام، قرقره را میچرخانند. سیستم یاتاقان روانکاری شده از چرخش روان پشتیبانی میکند.
س3: آیا نوع AW برای فضای عرشه محدود بهتر است؟
الف: بله. طراحی بدون دسته قطعات برجسته را کاهش میدهد و چیدمان آن در مناطق ذخیرهسازی فشرده آسانتر است.
س4: آیا این قرقره برای بالابری یا کشیدن استفاده میشود؟
الف: خیر. این یک قرقره ذخیرهسازی برای سیم بکسل فولادی است، نه یک وینچ بالابر یا وینچ کششی.
س5: آیا عملیات سطح قابل سفارشیسازی است؟
الف: بله. گالوانیزه گرم، سندبلاست Sa2.5 به همراه پوشش اپوکسی، فولاد ضد زنگ پولیش شده و پوشش سفارشی موجود است.
