JIS F 2002 چدنی سگ نوع زنجیره کابل کمپرسور تجهیزات پهلوگیری کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F 2002-1976 | تایپ کنید: | نوع نوار با کلاس A-Type a,b, Class B-Type a,b, |
|---|---|---|---|
| اندازه زنجیر: | 17-68 میلی متر | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای، آهنگری فولادی |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| اندازه اسمی:: | 19-68; | دیگران: | می تواند به عنوان الزامات کارخانه کشتی سازی سفارشی شود. |
| برجسته کردن: | کمپرسور کابل زنجیره ای jis f 2002,کمپرسور کابل زنجیره ای پهلوگیری کشتی,کمپرسور کابل زنجیره ای چدنی |
||
توضیحات محصول
کمپرسور کابل زنجیری سگ چدن پیچ دار | درپوش زنجیره ای لنگر کشتی JIS F 2002
بررسی اجمالی محصول
کمپرسور کابل زنجیری سگ JIS F 2002 یک دستگاه محکم کننده زنجیر لنگر با پایه پیچ است. یک بدنه چدنی مسیر زنجیره را تشکیل می دهد، در حالی که سگ لولایی در سراسر زنجیره بسته می شود و توسط یک سنجاق قفل نگه داشته می شود. چیدمان نصب پیچ و مهره ای در جایی مفید است که طراحی کشتی به یک واحد قابل جابجایی برای نصب، بازرسی یا جایگزینی به جای یک درپوش زنجیره ای جوش داده شده دائمی نیاز دارد.
محدوده ارائه شده، اندازه های اسمی 19 تا 68 را برای قطر زنجیر لنگر 17 تا 68 میلی متر، با ترتیبات مسیر کلاس A و کلاس B را پوشش می دهد. JIS F 2002:1976 یک استاندارد قدیمی حذف شده است، بنابراین باید برای تعمیر، جایگزینی یا پروژه هایی که به صراحت این طرح را حفظ می کنند، مشخص شود. کلاس نهایی، نوع، مواد، الگوی پیچ پایه، اساس بار زنجیره و محدوده پذیرش باید در برابر نقشه کشتی و الزامات پروژه تأیید شود.
مشخصات سریع
- نصب: به فونداسیون آماده شده پیچ شده ← از نصب و تعویض قابل جابجایی بدون جوش دادن مستقیم بدنه کمپرسور به پایه عرشه پشتیبانی می کند.
- استاندارد و وضعیت: JIS F 2002:1976، کمپرسور کابل زنجیره ای نوع سگ ← یک استاندارد قدیمی / حذف شده که نیاز به تأیید پذیرش پروژه خاص دارد.
- محدوده اندازه اسمی: 19 تا 68 → مربوط به قطر زنجیر لنگر قابل اجرا از 17 تا 68 میلی متر در جدول ارائه شده است.
- ترتیب کلاس: راهنماهای کلاس A که به صورت افقی به هم متصل می شوند یا زنجیر کنتر. کلاس B به قیدهای کنتر اجازه می دهد تا به صورت عمودی در شیار مسیر عبور کنند.
- جنس بدنه استاندارد: چدن خاکستری JIS G 5501 FC25 یا معادل آن ← جدول مواد استاندارد ارائه شده از نامیدن چدن انعطاف پذیر بدنه استاندارد پشتیبانی نمی کند.
- قطعات عملیاتی: سگ، پین لولا و پین قفل با JIS G 4051 S25C یا معادل آن در اطلاعات مواد ارائه شده مرتبط است. گروه بندی نهایی باید با نقشه رسمی بررسی شود.
- وزن محاسبه شده: 22 تا 737 کیلوگرم ← برای هماهنگی طراحی فونداسیون، جابجایی، بسته بندی و برنامه ریزی نصب روی برد مهم است.
- حفاظت از سطح: تمیز کردن انفجار Sa 2.5 به همراه پرایمر فروشگاهی اپوکسی می تواند به عنوان مرجع استفاده شود. گالوانیزه، پرداخت، یا پرداخت های جایگزین نیاز به تایید مواد و فرآیند دارد.
پارامترهای فنی اصلی
| کلاس | تایپ کنید | کاربرد |
| الف | a را تایپ کنید | اتصال غل و زنجیر یا زنجیر کنتر به صورت افقی در مسیر هدایت می شوند |
| نوع b | ||
| ب | a را تایپ کنید | غل و زنجیر کنتر را می توان به داخل هدایت کرد شیار مسیر در حالت عمودی |
| نوع b |
| خیر | قطعات | مواد |
| 1 | بدن | JIS G 5501-FC 25 یا معادل آن |
| 2 | سگ | JIS G 4051-S 25C یا معادل آن |
| 3 | پین لولا | |
| 4 | پین قفل | |
| 5 | واشر | ورق فولادی |
| 6 | پین شکاف | JIS G 3505-SWRM یا معادل آن |
| اسمی اندازه |
زنجیره قابل اجرا دیا (میلی متر) |
ب | اچ | L | H3 | B2 | وزن {کیلوگرم) |
| 19 | 17-19 | 195 | 190 | 270 | 32 | 32 | 22 |
| 22 | 20-22 | 215 | 216 | 310 | 37 | 38 | 31 |
| 25 | 23-25 | 240 | 241 | 345 | 43 | 43 | 44 |
| 28 | 26-28 | 265 | 270 | 385 | 48 | 49 | 58 |
| 32 | 30-32 | 305 | 305 | 435 | 54 | 55 | 89 |
| 36 | 34-36 | 340 | 342 | 490 | 61 | 61 | 122 |
| 40 | 38-40 | 370 | 378 | 540 | 68 | 65 | 160 |
| 44 | 42-44 | 405 | 412 | 590 | 75 | 72 | 208 |
| 48 | 46-48 | 440 | 450 | 640 | 82 | 78 | 272 |
| 52 | 50-52 | 470 | 491 | 695 | 88 | 85 | 338 |
| 56 | 54-56 | 495 | 522 | 745 | 95 | 92 | 414 |
| 60 | 58-60 | 530 | 564 | 795 | 102 | 98 | 505 |
| 64 | 62-64 | 565 | 600 | 850 | 109 | 104 | 618 |
| 68 | 66-68 | 590 | 635 | 900 | 116 | 110 | 737 |
راهنمای انتخاب و استعلام
مرحله 1: تأیید کنید که پروژه به طور خاص به کمپرسور کابل زنجیره ای سگ پیچی JIS F 2002 نیاز دارد و کلاس A یا B، نوع a یا b و اندازه اسمی 19 تا 68 را درج کنید.
مرحله 2: قطر زنجیر لنگر، درجه زنجیر در صورت مشخص بودن، جزئیات اتصال غل / زنجیر کنتر و جهت گیری غل مورد نیاز را در مسیر ارائه دهید.
مرحله 3: طرح پایه یا نصب تأیید شده را ارائه دهید که الگوی سوراخ پیچ، مشخصات پیچ، صفحه پایه، تقویت موضعی، خط مرکزی زنجیره و فاصله عملیاتی موجود را نشان می دهد.
مرحله 4: اساس مادی را تأیید کنید. چدن خاکستری FC25 مرجع استاندارد بدنه در جدول قطعات عرضه شده است. چدن گره ای، فولاد ریخته گری، فولاد ضد زنگ، یا فولاد ساخته شده باید به عنوان جایگزین های خاص پروژه مورد تایید قرار گیرند.
مرحله 5: بررسی سطح، محدوده بازرسی، قابلیت ردیابی مواد، گواهی سازنده، مشارکت کلاس و اینکه آیا بازرسی شاهد یا آزمایش خاص پروژه مورد نیاز است را تأیید کنید.
مرحله 6: مقدار، نوع کشتی، هدف جدید ساخت یا جایگزینی، موقعیت نصب، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید. شامل عکس های تجهیزات موجود برای سفارشات تعویض.
ساختار
بدنه چدنی و پیست زنجیر | سگ لولایی | پین لولا | پین قفل | واشر | پین شکاف | رابط فونداسیون پیچ و مهره ای | پوشش محافظ پروژه مشخص شده
مزایای ایمن سازی و نصب زنجیره لنگر
- نصب فونداسیون پیچی اجازه می دهد تا کمپرسور کامل برای تعویض یا تعمیر کارگاه برداشته شود، مشروط بر اینکه فونداسیون اصلی و الگوی پیچ تأیید شده باشد.
- سگ لولایی مهار مکانیکی مستقیم را در سراسر مسیر زنجیر فراهم می کند، در حالی که پین قفل سگ را در حالت بسته نگه می دارد.
- ترتیبات مسیر کلاس A و کلاس B به جهت گیری های اتصال-بند یا Kenter-shackle مختلف می پردازند، که به جلوگیری از سفارش یک پیکربندی شیار که نمی تواند از اتصال زنجیره ای کشتی عبور کند، جلوگیری می کند.
- مسیر تماس زنجیر، لبههای سگ و رابطهای پین باید عاری از سوراخهای مضر و لبههای محلی تیز باشد که میتواند به زنجیره لنگر آسیب برساند یا از بسته شدن صحیح جلوگیری کند.
- کیفیت ریختهگری، کنترل ابعاد، تناسب سنجاق، حرکت سگ و درگیری با پین قفلی بیشتر از ادعاهای بازاریابی پشتیبانینشده برای این طرح چدنی قدیمی مرتبط هستند.
- فونداسیون، پیچ و مهره ها، ساختار عرشه و آرماتورهای محلی بخشی از مسیر انتقال بار را تشکیل می دهند و باید توسط کارخانه کشتی سازی یا دفتر طراحی کشتی بررسی شوند.
- هیچ SWL، بار اثبات، بار شکستن، یا بار آزمایشی در داده های ارائه شده گنجانده نشده است. این مقادیر نباید از اندازه اسمی زنجیره یا وزن محصول استنتاج شوند.
ویژگی های سفارشی
- استاندارد: JIS F 2002:1976 → میراث / استاندارد حذف شده. فقط در صورت نیاز کشتی یا نقشه جایگزین استفاده کنید
- نوع محصول:کمپرسور کابل زنجیر نوع سگ / درپوش زنجیر لنگر → دستگاه پایه گذاری شده برای محکم کردن محلی زنجیره لنگر
- نصب: نوع پیچ ← طرح پیچ پایه و پشتیبانی ساختاری باید قبل از ساخت تایید شود
- اندازه اسمی: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → انتخاب با توجه به قطر زنجیر و نقشه کشتی تایید شده
- کلاس: A یا B ← با توجه به وضعیت غل و زنجیر مورد نیاز در مسیر زنجیره انتخاب کنید
- نوع: a یا b → تفاوت ساختاری و ابعاد دقیق باید از نقشه استاندارد رسمی تأیید شود
- جنس بدنه: چدن خاکستری JIS G 5501 FC25 یا معادل آن → مواد جایگزین سفارشی هستند و ممکن است دیگر محصول JIS F 2002 مطابق با استاندارد نباشند.
- عملیات سطحی: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی به عنوان مرجع → پوشش نهایی از مشخصات پروژه و تناسب مواد پیروی می کند.
- رتبه بندی بار: باید تایید شود → هیچ SWL، بار آزمایشی یا بار شکستن در جدول ارائه شده ارائه نشده است
- مورد نیاز گواهی: با توجه به نیاز پروژه → سازنده، مواد یا اسناد کلاس مشمول محدوده بازرسی توافق شده است.
چگونه کار می کند
زنجیر لنگر در مسیر تراز شده است ← سگ لولایی در حالت بسته در سراسر زنجیره چرخانده می شود ← پین قفل و پین شکاف مجموعه بسته را حفظ می کنند ← حرکت زنجیر پس از کنترل ایمن تنش به صورت مکانیکی مهار می شود ← قطعات نگهدارنده رها شده و سگ قبل از از سرگیری کار با زنجیر باز می شود.
برنامه های کاربردی
رگ های کوچک | شناورهای آبراه داخلی | سیستم های زنجیره ای لنگر مشخص شده توسط JIS Legacy | پروژه های تعمیر و تعویض | چیدمان عرشه با پایه پیچ | تجهیزات جدید فقط زمانی که مشخصات پروژه به صراحت JIS F 2002 را پذیرفته باشد
گواهینامه ها و مزایا
گواهی ها و اسناد بازرسی را می توان بر اساس نیاز پروژه، قابلیت ردیابی مواد مورد توافق، محدوده بازرسی و رویه تایید انجمن طبقه بندی ترتیب داد. آنها به طور خودکار شامل نمی شوند مگر اینکه در سفارش خرید ذکر شده باشد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

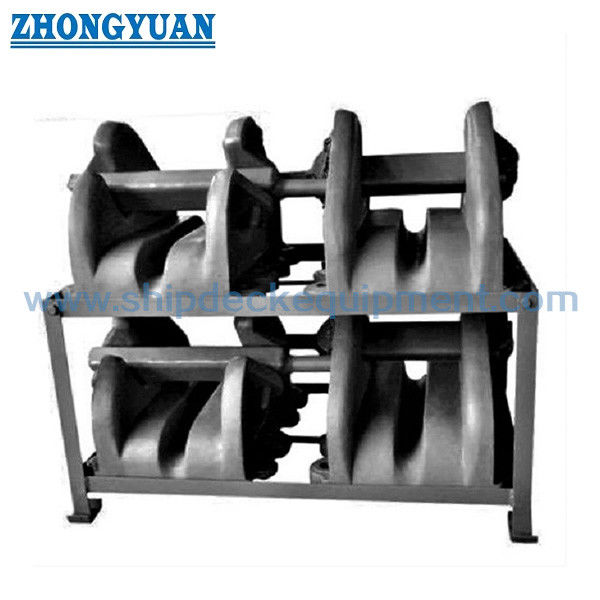

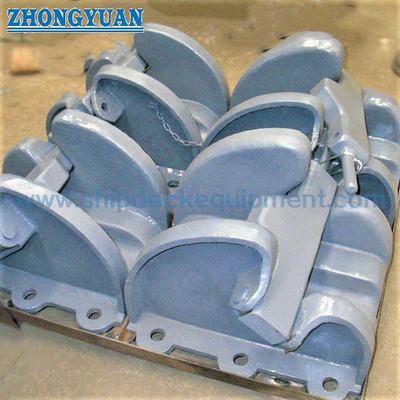

طراحی و عکس
سوالات متداول
Q1: آیا JIS F 2002:1976 هنوز یک استاندارد JIS فعلی است؟
A1: خیر. سوابق عمومی کتابشناختی و نمایه استاندارد JIS F 2002:1976 را به عنوان یک استاندارد حذف / لغو شده معرفی می کند. هنوز هم میتواند برای نقاشیهای کشتی جایگزین یا قدیمی مرتبط باشد، اما کارخانه کشتیسازی، مالک و انجمن طبقهبندی باید تایید کنند که آیا برای پروژه قابل قبول است یا خیر.
Q2: کلاس A و کلاس B چگونه انتخاب می شوند؟
A2: کلاس را با توجه به وضعیت مورد نیاز اتصال یا زنجیر کنتر در مسیر زنجیره انتخاب کنید. دادههای ارائهشده نشاندهنده گذر افقی برای کلاس A و گذر عمودی Kenter-shackle برای کلاس B است. نوع a یا b باید از نقشه رسمی و ترتیب کشتی تأیید شود.
Q3: چه اطلاعاتی قبل از نقل قول مورد نیاز است؟
A3:استاندارد، کلاس، نوع، اندازه اسمی، قطر زنجیر، جزئیات غل، مواد، پوشش، مقدار، دامنه گواهی و تحویل را تأیید کنید. نقشه پایه را با الگوی پیچ و تکیه گاه سازه ارائه دهید.
