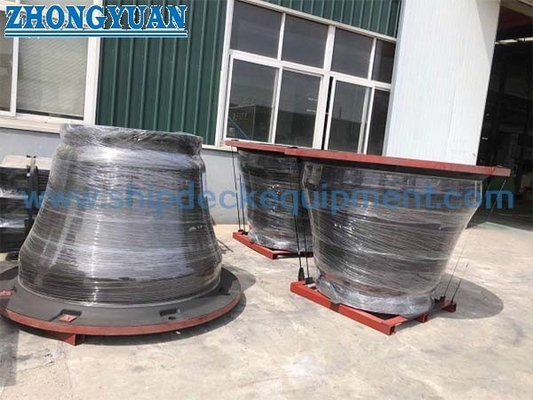

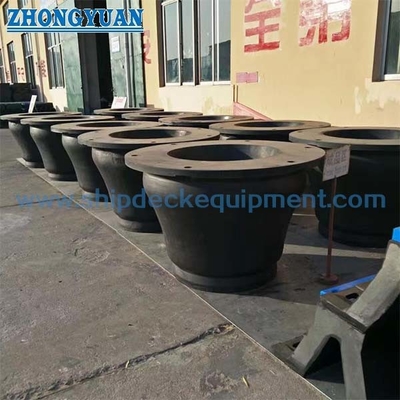

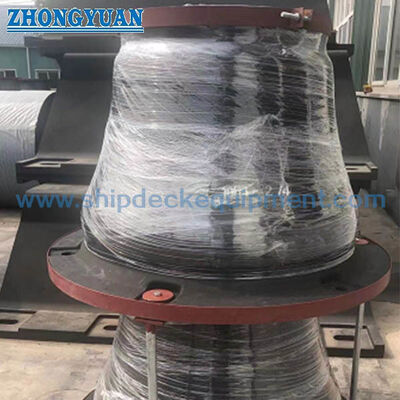

گلگیر لاستیکی نوع مخروطی با جذب انرژی بالا برای گلگیر لاستیکی دریایی Quay
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| گواهی: | CCS, BV, ABS and SGS | مناسب برای: | پایانه هایی که به نیروی واکنش کم و جذب انرژی بالا نیاز دارند |
|---|---|---|---|
| استفاده شده در: | پایانه‌های بزرگ مقیاس مانند پایانه‌های نفتی و پایانه‌های کانتینری و توسعه و پهلوگیری در خارج از کشور | ||
| برجسته: | گلگیرهای لاستیکی مخروطی برای قایق ها,گلگیرهای لاستیکی مخروطی SGS,گلگیرهای لاستیکی مخروطی OEM |
||
توضیحات محصول

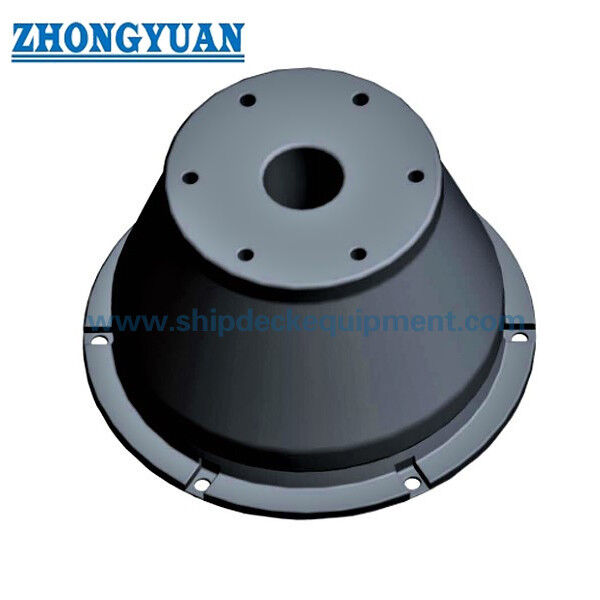

گلگیرهای لاستیکی مخروطی با جذب انرژی بالا برای گلگیر لاستیکی دریایی Quay
شرح
فرآیند تولید: ولکانیزاسیون قالب گیری انتگرال سیم پیچ تمام اتوماتیک و فرآیند شیار ماشینکاری ماشین مکانیکی این اولین در چین و پیشرو در جهان است که فن آوری جوشکاری قالب گیری انتگرال سیم پیچ تمام اتوماتیک و پردازش شیار ماشینکاری با حقوق مالکیت معنوی مستقل است که مناسب برای استوانه ( CY) گلگیرهای لاستیکی.
این فرآیند از یک اکسترودر تغذیه سرد استفاده می کند تا به طور خودکار لاستیک مرکب را از فیلم با اندازه مورد نیاز از طریق دستگاه سیم پیچ اکستروژن خارج کند و فیلم به طور متقابل بر روی هسته غلتکی شکل دهنده پیچیده می شود.پس از رسیدن به اندازه فرآیند محصول، پارچه آب به طور خودکار بسته شده و تحت فشار قرار می گیرد.در نهایت وارد مخزن ولکانیزه می شود و با حرارت و ولکانیزه شکل می گیرد.پس از ولکانیزاسیون، شیار سمت راست نصب شده و با چرخش پردازش می شود.
پس از اجرای فرآیند، یک گلگیر لاستیکی استوانه ای را می توان با اکسترود مداوم فیلم و پیچاندن آن به جلو و عقب تشکیل داد.از آنجایی که گام سیم پیچ یکنواخت است، ساختار شبکه ای بین لایه های بالایی و پایینی تشکیل می شود.در طول فرآیند سیم پیچی، از یک غلتک فشرده سازی سیلندر با فشار بالا برای چسباندن تراکم لایه به لایه و حذف هوا استفاده می شود، به طوری که گلگیر لاستیکی استوانه ای پس از اتمام سیم پیچی زخمی نشود.ساختار کلی قبل از ولکانیزاسیون شکل می گیرد و سپس تحت فشار و قالب گیری حرارتی بالا قرار می گیرد که خواص فیزیکی محصول را تا حد زیادی بهبود می بخشد.علاوه بر این، به دلیل یکنواختی اندازه فیلم اکسترود شده و گام سیم پیچ، ابعاد مقطع گلگیر لاستیکی استوانه ای منسجم بوده و دقت شیارهای نصب شده پس از تراش بالا و کیفیت ظاهری نیز بالاست. بسیار بهبود یافته است.
فرآیند ولکانیزاسیون قالبی: مناسب برای گلگیرهای نوع W، گلگیرهای نوع D، گلگیرهای نوع M و غیره.
امکانات
1) قابلیت مقاومت در برابر خمش و برش را دارد
2) توانایی مقاومت در برابر تاثیرات موضعی را دارد
3) صفحه پشتی و صفحه صفحه ضد آبشستگی در طی فرآیند فشرده سازی تغییر شکل نمی دهد.
4) سازگار با محیط زیست، مقاومت در برابر خوردگی خوب، و می تواند نیازهای مختلف محیطی را برآورده کند.
5) گواهینامه CCS، BV، ABS و SGS.
دامنه کاربرد
1) مناسب برای پایانه هایی که نیاز به نیروی واکنش کم و جذب انرژی بالا دارند.
2) به ویژه برای اسکله هایی که نیاز به فشار سطحی کم بر روی صفحات جانبی کشتی های پهلوگیری دارند مناسب است.
3) در پایانه های بزرگ مقیاس مانند پایانه های نفتی و پایانه های کانتینری و توسعه و اسکله در خارج از کشور استفاده می شود.
مشخصات فنی اصلی:
| تایپ کنید | H (mm) | D l (mm) | D2 ( میلی متر ) | D3 (mm) | D4 (mm) | سوراخ ها |
| CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
| C600H | 600 | 900 | 810 | 390 | 510 | 6 |
| C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
| C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
| C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
| C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
| C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
| C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
| C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
| C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
| C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
| C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
| Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
| تایپ کنید | انحراف |
RSS بالا بالا |
RH بالا نیروی واکنش |
استاندارد RO نیروی واکنش |
RL کم نیروی واکنش |
||||
| واکنش KN |
انرژی جذب KN |
واکنش KN |
انرژی جذب KN |
واکنش KN |
انرژی جذب KN |
واکنش KN |
انرژی جذب KN |
||
| C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
| 72.5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
| C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
| 72.5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
| C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
| 72.5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
| C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
| 72.5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
| C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
| 72.5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
| C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
| 72.5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
| C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
| 72.5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
| C1150H | 70 | 1764 | )029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
| 72.5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
| C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
| 72.5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
| C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
| 72.5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
| C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
| 72.5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
| C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
| 72.5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
| C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
| 72.5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 | |
منحنی عملکرد
قطعات تعبیه شده
پارامترهای فنی اصلی
| مشخصات فنی | پیچ | واشر | از پیش ساخته شده است مهره میله پا تخته پا |
|||||||||||||||
| D | اچ | جی | اس | م | ن | n | پ | س | U | V | آر | آ | ب | ه | تی | L | جی | |
| مخروط 500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
| مخروط600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
| مخروط 700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
| مخروط 800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
| مخروط 900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
| مخروط 1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
| مخروط 1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
| مخروط 1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
| مخروط 1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
| مخروط 1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
| مخروط 1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
| مخروط 1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
| مخروط 1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
لوازم جانبی اتصال صفحه ضد آبش و سطح آهن
| نام | پیچ | مهره | واشر | |||||||||
| D | جی | س | اچ | ساعت | آ | ه | D | جی | dl | د | تی | |
| M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
| M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
| مواد | Q235 گالوانیزه گرم 1Cr13(2Crl 3)، 1Cr18Ni9Ti، 0Cr17Ni12MO2 |
1Cr13 (2Cr13)، 1Cr18Ni9Ti، 0Cr17Ni12MO2 |
Q23 5 گالوانیزه گرم | |||||||||
حلقه و زنجیر U شکل
استشدید
| مشخصات فنی |
لینک معمولی دیا |
پیوند پایان دیا |
پایان غل و زنجیر |
بهار قاب دیا. |
مارپیچ دکمه |
استخوان سگ دیا |
طول |
حلقه یو دیا |
| C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 تا 200 | F40 |
| C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 تا 220 | F40 |
| C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 تا 245 | F50 |
| C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 × 275 | F50 |
| C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 × 275 | F50 |
| C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 تا 300 | F55 |
| انتخاب کنید | F30 | F30 | M32 | F36 | M42 | 42 | 170 تا 300 | F55 |
| C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 × 320 | F60 |
| C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 تا 340 | F65 |
| C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 تا 370 | F65 |
| C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 × 498 | F70 |
| C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 × 498 | F70 |
| مواد | 15Mn (20Mn) Q 235 گالوانیزه گرم 15Mn (20Mn) |
15Mn (20Mn) Q 235 گالوانیزه گرم 15Mn (20Mn) |
15Mn (20Mn) Q235 گرم-گالوانیزه یا 15Mn (20Mn) |
Q235 داغ- گالوانیزه کردن |
Q235 داغ- گالوانیزه کردن |
Q235 داغ- گالوانیزه کردن |
Q235 رنگ یا Q235 گالوانیزه گرم |
|
