24-48 اینچ چاکس فولادی ریختهگری شده | راهنمای طناب لنگر ASTM A27 برای عرشه کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | کول چاک | ابعاد (اینچ): | Kevel Chocks (24 "30" 36" 42" 48")؛ Kevels بزرگ (36، 42، 48")؛ X-Large |
|---|---|---|---|
| درجه مواد: | فولاد ریخته گری ASTM A27-70-36، ریخته گری فولاد ضد زنگ | کنترل کیفیت: | عملیات حرارتی، معاینه رادیوگرافی (RT)، تست مغناطیسی (MT)، تست بار کششی |
| درمان سطحی: | سندبلاست تا S2.5، یک لایه پرایمر فروشگاهی اپوکسی، صیقلی، گالوانیزه، عملیات سطح سفارشی موجود | گواهی: | CCS/BV/LR/ABS/DNV-GL |
| برجسته کردن: | 36 چوبی از فولاد,تجهیزات لنگر انداختن کشتی,تجهیزات لنگر انداز,Ship Mooring Equipment Kevel Chocks,Mooring Equipment Kevel Chocks |
||
توضیحات محصول
24 ′′48 اینچ فولاد ریخته شده Kevel Chocks.
خلاصه ی محصول
چوک های کیول فولاد ریخته شده، لوازم لنگرگیری نصب شده در عرشه هستند که برای هدایت و ایمن کردن خطوط لنگرگیری استفاده می شوند.
ساختاری که از فولاد گداخته شده ASTM A27-70-36 ساخته شده است، با تجزیه و تحلیل قدرت عناصر محدود و آزمایش بار تأیید می شود.
طراحی به حداقل رساندن فشار خم کردن طناب و افزایش عمر خطوط لنگر مصنوعی است.
سطح برای محافظت از طناب ها و اطمینان از عملیات ایمن به آرامی خرد می شود.
مشخصات سریع
- اندازه محدوده: 24 48 اینچ → ظرفیت کنترل طناب را تعریف می کند
- ماده: ASTM A27-70-36 فولاد ریخته → قدرت بالا و سختی
- تأیید: FEA + آزمون بار → اطمینان از قابلیت اطمینان ساختاری
- بازرسی: MT → عیب های سطحی را تشخیص می دهد
- درمان حرارتی: بله → خواص مکانیکی را بهبود می بخشد
- سطح: تراش صاف → از طناب در برابر آسیب محافظت می کند
- پوشش: فرش اولیه یا خالی → شرایط تحویل انعطاف پذیر
- فرآیند ریختن: کنترل شده → کیفیت ثابت را تضمین می کند
پارامترهای فنی اصلی
| توضیحات | اندازه | ابعاد، اینچ (ملی متر) |
وزن LBS (KGS) |
||||||||||
| A | ب | C | D | E | F | G | H | من | J | K | |||
| چوک های Kevel | ۲۴ |
۲۴ ۶۱۰ |
۳ ٫ (76) |
7-1/2 (190) |
4 (101) |
5-5/8 (143) |
5-1/8 (130) |
2-1/4 (57) |
3-1/4 (83) |
9 ٪ (229) |
10/2 ۲۶۷ |
1/2 (13) |
50 (23) |
| 30 |
30 ۷۶۲ |
3-1/4 (83) |
9-1/2 (241) |
4 (101) |
۷ ٫ (178) |
5-5/8 (143) |
۲-۳-۸ (60) |
6- 8 (175) |
14 (356) |
20-1/4 (514) |
1/2 (۱۲.۷) |
75 (34) |
|
| ۳۶ |
۳۶ (914) |
4 (101) |
11 (279) |
5 ′′ (127) |
8 ′′ (203) |
6-3/4 (171) |
3-1/4 (83) |
8-1/4 ۲۱۰ |
17 ¢ (432) |
۲۳-۱/۲ ۵۷۲ |
1/2 (۱۲.۷) |
98 (44) |
|
| ۴۲ |
۴۲ ۱۰۶۶ |
۴-۳-۴ (121) |
۱۲-۲-۲ (318) |
۶ ٫ (152) |
9 ٪ (229) |
7-7/8 (۲۰۰) |
4-1/8 (104) |
9-5/8 (245) |
20 ¢ (508) |
۲۶-۳/۴ (679) |
1/2 (۱۲.۷) |
168 (76) |
|
| ۴۸ |
۴۸ (1219) |
5-1/2 (140) |
14 (356) |
۷ ٫ (178) |
10 ¢ (254) |
9 ٪ (229) |
5 ′′ (127) |
11 (279) |
۲۳ ۵۸۴ |
30 ۷۶۲ |
۲/۳ (17) |
220 (100) |
|
راهنمای انتخاب
مرحله 1 انتخاب اندازه → 24 48 اینچ بر اساس قطر طناب
مرحله 2 ️ تایید بار لنگر → نیاز به کشتی مطابقت
مرحله 3
مرحله 4 ️ تأیید گواهینامه و آزمایش → کدام گواهینامه + آزمایش بار + MT
ساختار و اجزای آن
بدن فولادی ریخته شده. گلو باز. بخش تقویت شده. سطح خاکی صاف.
ویژگی های سفارشی
- ماده: ASTM A27 → قدرت و دوام
- فرآیند: درمان گرمایی → بهبود خواص مکانیکی
- بازرسی: MT → تشخیص نقص سطحی
- تأیید: بار آزمایش شده → قدرت اثبات شده
- سطح: خرد کردن صاف → حفاظت از طناب
- پوشش: پرایمر / بره → تحویل انعطاف پذیر
- ریختن: قالب فلزی / الگوی چوبی / فوم از دست رفته → گزینه های فرآیند
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
راهنمای تحقیق
اندازه، الزامات بارگذاری، الزامات صدور گواهینامه و الزامات پوشش را مشخص کنید.
چگونه کار می کند
طناب از طریق حفره ی کیبل عبور می کند و جهت را هدایت می کند در حالی که فرسایش و استرس را به حداقل می رساند.
درخواست ها
دريايي در حال لنگر انداختن.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان؛ قدرت تایید شده FEA، بار آزمایش شده، فرآیند ریختن کنترل شده، سطح صاف برای حفاظت از طناب.
نقاشی و عکس

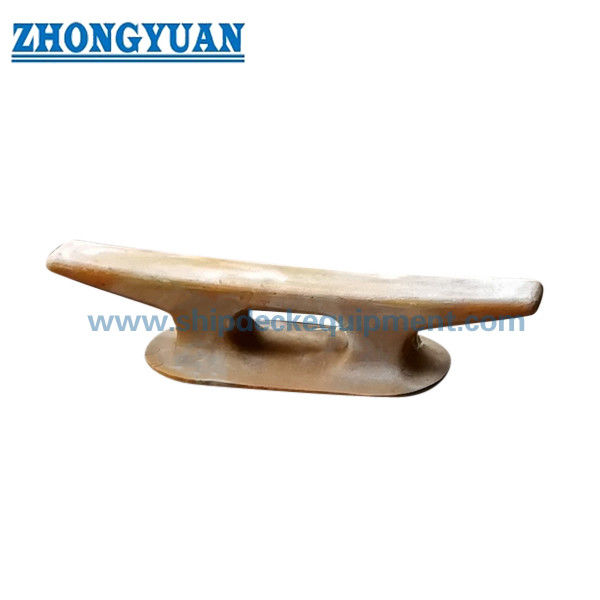

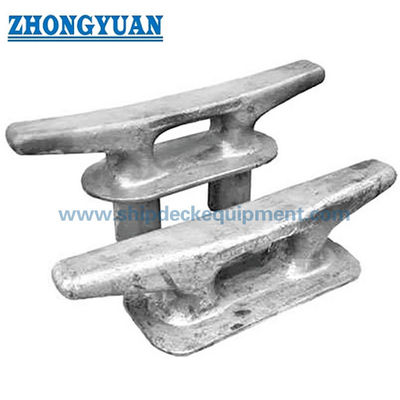

نقاشی GA. عکس های محصول
سفارش دادن
MOQ: 1 واحد. زمان تحویل: 60-80 روز. سفارشی سازی در دسترس.
سوالات عمومی
س1: چگونه استحکام ساختاری تأیید می شود؟
ج: با تجزیه و تحلیل عناصر محدود و آزمایش بار برای اطمینان از قابلیت اطمینان.
س2: چه کنترل های کیفیت ریخته سازی اعمال می شود؟
ج: انتخاب دقیق مواد، خشک کردن کنترل شده، درمان گرمایی و بازرسی.
س3: چرا از محصولات ریخته گری کم هزینه اجتناب می کنید؟
ج: مواد ضعیف و درمان گرمایی نامناسب منجر به قدرت غیرقابل اعتماد و عمر کوتاه می شود.
