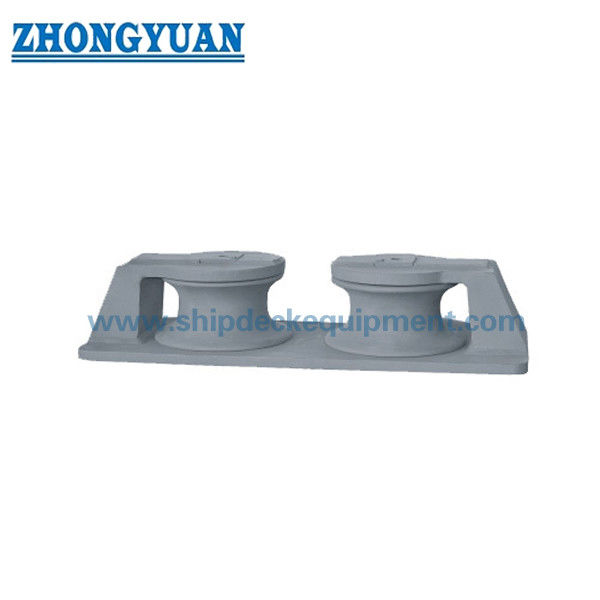

دو رولر چک دریایی. چگونه یک رولر چک برای لنگر انداختن کشتی را انتخاب کنیم.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB/T 38-1999 | تایپ کنید: | نوع B |
|---|---|---|---|
| قطر غلتکی: | 75 ~ 350 میلی متر | غلتک شماره: | دو غلتک |
| وزن غلتکی: | 18 تا 1134 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | تجهیزات لنگر انداختن کشتی فولاد ریخته,فولاد گداخته شده با رول های باز نوع 2 |
||
توضیحات محصول
دو رولر چک دریایی. چگونه یک رولر چک برای لنگر انداختن کشتی را انتخاب کنیم.
خلاصه ی محصول
دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین دو رولر مارین
این صفحه هم اطلاعات محصول را ارائه می دهد و هم راهنمای انتخاب عملی برای کمک به مهندسان و خریداران برای انتخاب مدل درست بر اساس اندازه طناب، بار و شرایط نصب.
این محصول مطابق با استانداردهای به روز شده مانند CB / T 38-1999 است ، در حالی که سازگاری با CB39-66 را برای پروژه های جایگزین حفظ می کند.
مشخصات سریع
- ساختار: دو رول (نوع قاب) → هدایت آسان طناب
- قطر طناب قابل استفاده: 7 ≈ 37 میلی متر → محدوده انتخاب استاندارد
- MBL طناب قابل استفاده: 23 ≈ 583 kN → مرجع بار
- نصب: پایه جوشیده / بولت → ساخت جدید و بازسازی
- ماده: فولاد ریخته → قدرت بالا
- عملکرد: کاهش اصطکاک → حفاظت از طناب
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
چگونه یک چک دو رولر را انتخاب کنیم
مرحله 1 ️ قطر طناب را تایید کنید → بر اساس اندازه طناب لنگر انتخاب کنید
مرحله 2 ️ تایید بار شکستن طناب (MBL) → ظرفیت چک مسابقه
مرحله 3 ️ تعیین نوع نصب → جوش برای ساخت جدید / بولت برای تعویض
مرحله 4 ️ جهت طناب را بررسی کنید → هدایت مستقیم یا زاویه ای
مرحله 5 ️ تایید گواهینامه → CCS، ABS، DNV و غیره
مثال انتخاب سریع
اگر قطر طناب 24 میلی متر باشد → اندازه اسمی 200 را انتخاب کنید
اگر طناب MBL حدود 246 kN باشد → با مقادیر جدول مطابقت داشته باشد
ظرف جدید → انتخاب پایه جوش
جایگزین → نوع بولت را انتخاب کنید
پارامترهای فنی اصلی (CB/T 38-1999 دو رولر چک)
اسمی | MBL طناب (kN) | سیم رسی دی | پی پی رُپ دی | L | ب | H | D | وزن (کیلوگرم) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
بارگذاری و پایه انتخاب
بار شکستن نشان داده شده در جدول به حداکثر بار شکستن (MBL) طناب لنگر مورد استفاده اشاره دارد، نه SWL مستقیم شاک.
برای مرجع مهندسی، بار کاری ایمن (SWL) را می توان به صورت زیر تخمین زد:
SWL ≈ طناب MBL ÷ فاکتور ایمنی طراحی
فاکتور ایمنی معمولی از 1.5 تا 2.0 بسته به استانداردها و شرایط عملیاتی است.
چوک طراحی شده است تا به بارها برابر یا بالاتر از قدرت شکستن طناب مقاومت کند، اطمینان از یکپارچگی ساختاری در شرایط شدید.
روش نصب (انکشاف استاندارد)
CB39-66: نصب بولت → مناسب برای پروژه های بازسازی.
CB/T 38-1999: پایه جوش → انتقال بار بهبود یافته و قدرت ساختاری.
مزیت مهندسی
طراحی پایه جوش داده شده انتقال بار مداوم را فراهم می کند و غلظت استرس را کاهش می دهد.
ساختار قاب اجازه می دهد نگهداری آسان تر و تضمین چرخش صاف رول.
راهنمای انتخاب
مرحله 1 انتخاب قطر طناب
مرحله 2 ️ تایید بار شکستن طناب (MBL)
مرحله 3 ️ اندازه اسمی بازی
مرحله 4 ️ روش نصب را تایید کنید
ساختار
دو رولر. پشتيباني قاب. پايه جوش خورده. سيستم چرخش آزاد.
ویژگی های سفارشی
- ساختار قاب → نگهداری آسان
- رول های آزاد چرخش → کاهش اصطکاک
- فولاد ریخته → دوام بالا
- سطح تماس صاف → حفاظت از طناب
راهنمای تحقیق
قطر طناب، بار شکستن، محل نصب و الزامات صدور گواهینامه را ارائه دهید.
چگونه کار می کند
طناب از طریق چوک عبور می کند → رول ها چرخش می کنند → اصطکاک کاهش می یابد → هدایت صاف → طول عمر طناب افزایش می یابد.
درخواست ها
پیشاپیش کشتی. پشت کشتی. قلعه. لنگر انداختن کنار عرشه.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
نقاشی و عکس

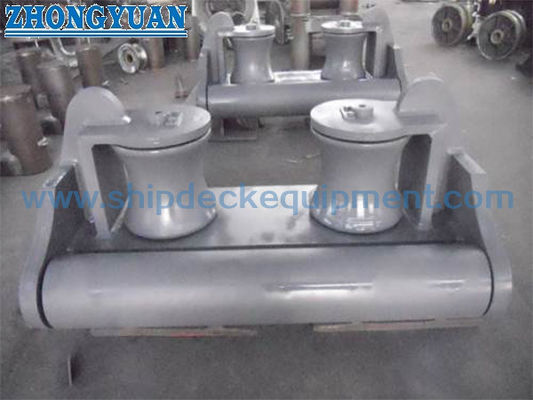

نقشه ترتیب کلی و عکس های محصول
سفارش دادن
مشخصات: اندازه، ماده، روش نصب، پوشش، گواهینامه
سوالات عمومی
سوال 1: آیا بار شکستن SWL است؟
A: نه، بار شکستن طناب MBL است. SWL با استفاده از عامل ایمنی مشتق می شود.
سوال2: می توانید نوع CB39-66 را تامین کنید؟
ج: بله، برای پروژه های جایگزین.
س3: آیا رول ها می چرخند؟
ج: بله، آزادانه می چرخد تا اصطکاک و فرسایش را کاهش دهد.
