CB 39-66 نوع B نوع 2 غلطک ریخته گری فولاد ریخته گری آهن غلتکی Fairlead کشتی تجهیزات پهلوگیری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد فنی: | CB39-66 | تایپ کنید: | 2 غلتک فرم B |
|---|---|---|---|
| قطر غلتک: | 75 ~ 250 میلی متر | غلتک شماره: | دو غلتک |
| وزن غلتکی: | 44 تا 721 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | سندبلاست تا S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | تجهیزات لنگر انداختن کشتی فولاد ریخته,فولاد گداخته شده با رول های باز نوع 2,Open Type 2 Rollers Casting Steel |
||
توضیحات محصول

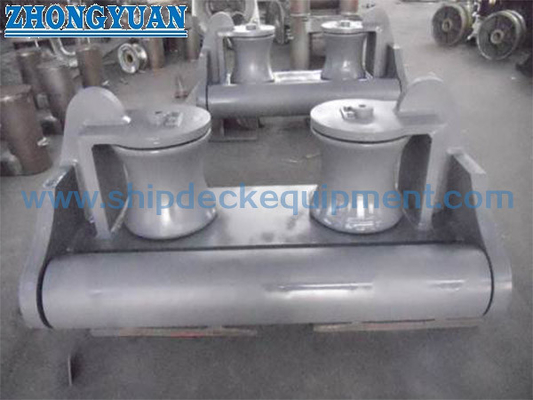

CB 39-66 نوع B باز نوع 2 غلتک ریخته گری فولاد ریخته گری غلتک آهن ریخته گری Fairlead تجهیزات پهلوگیری کشتی
شرح:
این نوع غلتک فیرلید دارای 3 غلتک از فولاد ریخته گری یا چدن می باشد.با پیچ و مهره های نگهدارنده روی عرشه نصب می شود.این عمدتا در قایق بارج و مهندس استفاده می شود.در کنار کشتی یا کشتی به جلو یا بعد از عرشه نصب می شود.دارای 2 غلتک و نوع باز
مشخصات فنی اصلی:
1. استاندارد فنی: CB39-66
2. نوع: 2 غلتک فرم B
3. قطر غلتک: 75 ~ 250 میلی متر
4. شماره غلتک: دو غلتک
5. وزن غلتک: 44 ~ 721 کیلوگرم
6. مواد: فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای
7. درمان سطح: سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی، درمان سطح سفارشی موجود است.
8. گواهی های طبقه بندی:CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره.
9. می توان سفارشی کرد
پارامتر فنی اصلی:
| SWR دیا |
طناب مالیا دیا |
غلتک دیا |
L | ب | اچ آهن گیر |
اچ فولاد کاسه دار |
ساعت آهن گیر |
ساعت فولاد کاسه دار |
r | آ | A1 | A2 | A3 | A4 | د | پیچ شماره | وزن آهن گیر کیلوگرم |
وزن فولاد کاسه دار کیلوگرم |
| 15.5 | 125 | 75 | 640 | 175 | 168 | 158 | 40 | 30 | 30 | 240 | 580 | 110 | 115 | - | 17 | 8 | 50 | 44 |
| 19.5 | 175 | 100 | 800 | 2 | 190 | 180 | 45 | 35 | 35 | 300 | 730 | 120 | 140 | - | 21 | 8 | 86 | 82 |
| 22.5 | 200 | 125 | 9-40 | 245 | 117 | 207 | بنابراین | 40 | 40 | 360 | 860 | 140 | 165 | - | 25 | 8 | 141 | 133 |
| 26.0 | 225 | 150 | 1100 | 280 | 250 | 235 | 55 | 40 | 45 | 420 | 1010 | 170 | 190 | - | 30 | 8 | 222 | 215 |
| 30.5 | 250 | 170 | 1200 | 310 | 273 | 260 | 58 | 45 | 45 | 460 | 1110 | 230 | 220 | - | 30 | 8 | 300 | 274 |
| 33.5 | 275 | 185 | 1300 | 340 | 285 | 270 | 60 | 4 | 50 | 500 | 1200 | 240 | 240 | - | 33 | 8 | 374 | 329 |
| 37.5 | 300 | 200 | 1400 | 360 | 295 | 280 | S5 | 50 | 50 | 530 | 1300 | 260 | 260 | 800 | 33 | 12 | 444 | 417 |
| 43.5 | 325 | 230 | 1580 | 400 | 320 | 305 | ·6'5 | 50 | 50 | 590 | 1480 | 280 | 300 | 900 | 33 | 12 | 589 | 547 |
| 48.5 | 350 | 250 | 1700 | 420 | l40 | 325 | 70 | 55 | 55 | 640 | 1590 | 300 | 310 | 980 | 39 | 12 | 721 | 687 |
نقشه های CB 39-66 نوع B غلتک باز نوع 2 ریخته گری فولاد ریخته گری غلتک آهن ریخته گری Fairlead
