JIS F 3410 Type D Forging Steel Oval Lifting Eyeplate Ship Ship تجهیزات

صفحه ی چشم بیضی از فولاد جعل شده JIS F 3410 نوع D

خلاصه ی محصول

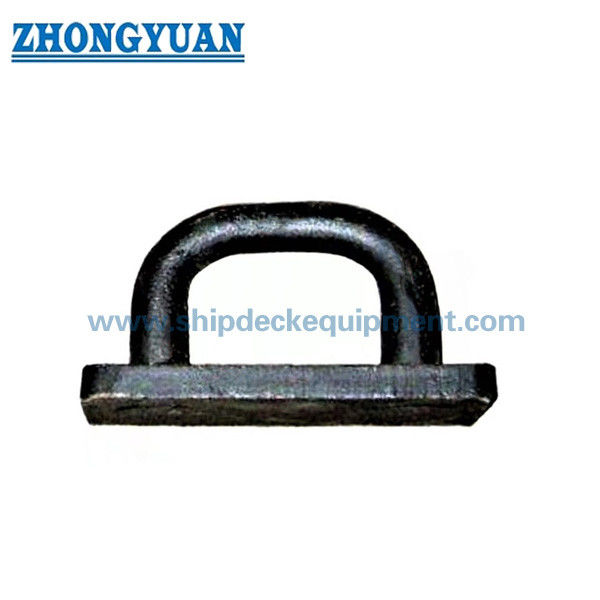

JIS F 3410 Type D Oval Eyeplate از فولاد جعل شده، یک اتصال متصل به کشتی است که برای تثبیت پایانه های طناب، زنجیرها، بلوک های چرخ و سایر اجزای اتصال به سازه های کشتی استفاده می شود.معمولا روی عرشه یا یک ساختار مشخص کشتی نصب می شود.، که در آن سوراخ چشم بیضی، منطقه انتقال جعل شده و پایه جوش داده شده باید با جهت بار، ساختار پشتیبانی، جزئیات جوش و نیاز به بازرسی مطابقت داشته باشد.

برای انتخاب سایت، جدول نوع D ارائه شده شامل اعداد اسمی 0.5 تا 15 با بارهای مجاز از 4.9 kN تا 147 kN است.محدوده های گسترده تر کاتالوگ مانند 4 تا 500 kN باید با جدول استاندارد رسمی تایید شود، نقشه پروژه و محدوده گواهینامه قبل از انتشار یا نقل قول. این صفحه از "بار مجاز" به عنوان اصطلاح بار حاکم استفاده می کند و آن را به SWL، MBL یا بار آزمایش تبدیل نمی کند.

مشخصات سریع

• نوع محصول: پلک چشم بیضی از فولاد جعل شده → نقطه ی اتصال در عرشه کشتی جوشیده شده برای اتصال به پای بند طناب، زنجیر و چرخ.
• استاندارد و نوع: JIS F 3410-1999 نوع D → زمانی استفاده می شود که نقشه یا مشخصات صاحب کشتی نیاز به تنظیم پلک چشم بیضی نوع D داشته باشد.
• محدوده اندازه ارائه شده: شماره نامی 0.5 تا 15 → مناسب برای انتخاب صفحه وب بر اساس جدول پارامترهای نوع D ارائه شده است.
• بار مجاز در جدول ارائه شده: 4.9 تا 147 kN → باید فقط به عنوان بار مجاز استفاده شود، نه با SWL، MBL یا بار شکستن مخلوط شود.
• ابعاد اصلی ارائه شده: d، L، H، R، T، A، B، h و ساق جوش f1/f2/f3 → داده های کلیدی برای مطابقت نقشه، فضای نصب و بررسی جوش.
• تمرکز تولید: انتقال جعل / ماشینکاری، تغییر بخش صاف و کنترل ترک / تخلیه قابل مشاهده → برای غلظت استرس و پذیرش بازرسی مهم است.
• درمان سطحی: Sa 2.5 شلیک + یک لایه ایپوکسی شاپ پریمر → پوشش نهایی باید مطابق با مشخصات رنگ ظرف یا نیازهای مشتری باشد.
• دامنه گواهینامه: گواهینامه سازنده، گواهینامه مواد، بازرسی شخص ثالث یا تأیید کلاس می تواند با توجه به سفارش و نیاز پروژه تنظیم شود.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

• مرحله 1: تایید JIS F 3410 نوع D و شماره اسمی بر اساس نقشه ظرف، نیاز به بار مجاز و ترتیب اتصال مورد نظر.
• مرحله ۲: جهت بار، زاویه بار، ترتیب زنجیر یا چرخ چرخ و اینکه آیا این دستگاه برای حمایت از لنگر، اتصال عرشه، حمایت از حمل بار یا کارهای مربوط به بلند کردن استفاده می شود را تأیید کنید.
• مرحله ۳: قبل از تولید، ساختار نصب، تقویت عرشه / بدنه، اندازه پایی جوشکاری f1 / f2 / f3، روش جوشکاری و فضای موجود برای نصب را تأیید کنید.
• مرحله ۴: نیاز به مواد را تأیید کنید: فولاد نرم ساخته شده، فولاد C-Mn، فولاد ضد زنگ یا مواد معادل مشخص شده در پروژه با قابلیت جوش مناسب.
• مرحله ۵: تایید درمان سطحی: Sa 2.5 شلیک، اپوکسی شاپ پرایمر، سیستم رنگ نهایی، گالوانیزه کردن یا فولاد ضد زنگ در صورت مشخص.
• مرحله 6: قبل از نقل قول، دامنه گواهینامه را تأیید کنید: گواهینامه سازنده، گواهینامه مواد، بازرسی شخص ثالث، گواهینامه کلاس، تایید طرح یا نیاز به آزمایش شاهدان.
• مرحله 7: مقدار، نقشه نصب، پرونده بارگیری، نوع کشتی، الزامات جامعه طبقه بندی، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.

ساختار

Forged oval eye body | Oval shackle / connection opening | Smooth transition radius | Welded base area | Mounting dimensions A / B / h | Welding leg f1 / f2 / f3 | Shop primer or specified surface treatment

مزایایی که در زمینه جعل، جوش و مهندسی وجود دارد

• ساخت فولاد جعل شده برای کاربردهای چشم در کشتی مناسب است که در آن انتقال بخش، مسیر بار و کیفیت رابط جوش مهم تر از ظاهر تزئینی است.
• باز کردن چشم بیضی نشان دهنده یک نقطه اتصال مشخص برای زنجیرها، پای بند طناب یا بلوک های قطبی است، در حالی که انتخاب نهایی هنوز باید بر اساس نقشه کشتی و مورد بارگذاری تایید شده باشد.
• شعاع صاف و کنترل تغییر بخش به کاهش غلظت استرس محلی در اطراف چشم و منطقه انتقال پایه کمک می کند.
• سطح نهایی باید بدون ترک های قابل مشاهده و لایه برداری باشد؛ آزمایش ذرات مغناطیسی، آزمایش نفوذ رنگ یا بازرسی شخص ثالث در صورت نیاز به پروژه ممکن است تنظیم شود.
• ابعاد ساق جوش f1 / f2 / f3 در جدول نوع D گنجانده شده است، اما روش جوش واقعی، طول جوش،تقویت عرشه و بازرسی پس از جوش باید از نقشه کشتی سازی یا طبقه مورد تایید پیروی کند..
• برای استفاده مربوط به بلند کردن یا حمل و نقل بار، بار مجاز، جهت بار، ساختار پشتیبانی، سازگاری زنجیر و تایید کلاس باید به عنوان یک سیستم کامل بررسی شود.نه فقط با اندازه ی پلک چشم.
• بررسی FEA، آزمایش بار و تصویب طرح می تواند با توجه به نیاز پروژه، به ویژه برای نصب غیر استاندارد، کار جایگزینی یا دامنه بازرسی بالاتر مورد بحث قرار گیرد.

ویژگی های سفارشی

• استاندارد: JIS F 3410-1999 → استاندارد مرجع برای ابعاد چشم سفینه بیضی، پایه مواد و نامگذاری نوع.
• نوع: نوع D → پیکربندی بلوک چشم بیضی با ابعاد پایه و سه مقدار پای جوشکاری که در جدول ارائه شده است.
• شماره اسمی: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 / 15 → با توجه به بار مجاز، جزء اتصال و نقشه ظرف انتخاب کنید.
• بار مجاز: 4.9 تا 147 kN در این ورق داده → از اصطلاح بار مجاز اصلی استفاده کنید و آن را به SWL یا بار شکستن تبدیل نکنید.
• ماده: فولاد نرم ساخته شده، فولاد C-Mn یا فولاد ضد زنگ → درجه نهایی، درمان حرارتی و گواهینامه مواد باید قبل از سفارش تایید شود.
• درمان سطحی: Sa 2.5 شلیک + اپوکسی فروشگاه پریمر → پوشش نهایی مطابق با مشخصات رنگ ظرف یا الزامات مشتری است.
• بازرسی: بازرسی بصری، بازرسی ابعاد و MT / PT / بازرسی شخص ثالث اختیاری → دامنه بازرسی بستگی به نیاز پروژه و سطح گواهینامه دارد.
• الزامات گواهینامه: با توجه به دامنه سفارش در دسترس است → قبل از نقل قول باید بازرسی کلاس، تایید نوع یا تأیید طراحی تایید شود.

چگونه کار می کند

Connection component is aligned with the oval eye → Load is transferred through the forged eye body → Smooth transition area distributes stress toward the welded base → Welded structure transfers load into the reinforced ship structure → Inspection and coating are completed according to project requirement

درخواست ها

Ship deck connection points | Rope terminal fixing | Shackle connection | Pulley block attachment | Cargo handling support points | Mooring and rigging auxiliary arrangements | Deck equipment replacement | Newbuilding and repair projects

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، محدوده بازرسی، ردیابی مواد، نیاز به آزمایش بار و روش تأیید جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

س1: آیا JIS F 3410 نوع D همان چشم بلند کننده عمومی است؟

A1: نه. آن را باید به عنوان یک صفحه چشم بیضی کشتی که مطابق با JIS F 3410 نوع D انتخاب شده است، بار مجاز، جهت بار، جزئیات جوش و ساختار پشتیبانی، مورد توجه قرار دهد.اگر در کارهای مربوط به بلند کردن استفاده شود، کامل مورد بارگذاری، سازگاری زنجیر، طراحی جوش و تایید کلاس باید به طور جداگانه بررسی شود.

سوال2: چگونه باید اندازه صحیح نوع D انتخاب شود؟

A2: با توجه به بار مجاز، شماره اسمی، باز شدن چشم، ترتیب بند یا چرخ چرخ، اندازه پای جوش، ساختار نصب و طراحی مخزن انتخاب کنید.فقط با اندازه ی زنجیر یا فقط با قطر باز شدن چشم انتخاب نکنید.

س3: قبل از نقل قول چه اطلاعاتی لازم است؟

A3: تایید استاندارد، نوع D، شماره اسمی، بار مجاز، درجه مواد، درمان سطح، مقدار، الزامات گواهینامه، جهت بار، نقشه نصبمقصد تحویل و زمان تحویل مورد نیاز.
