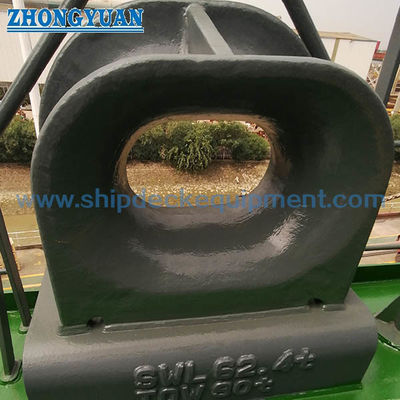

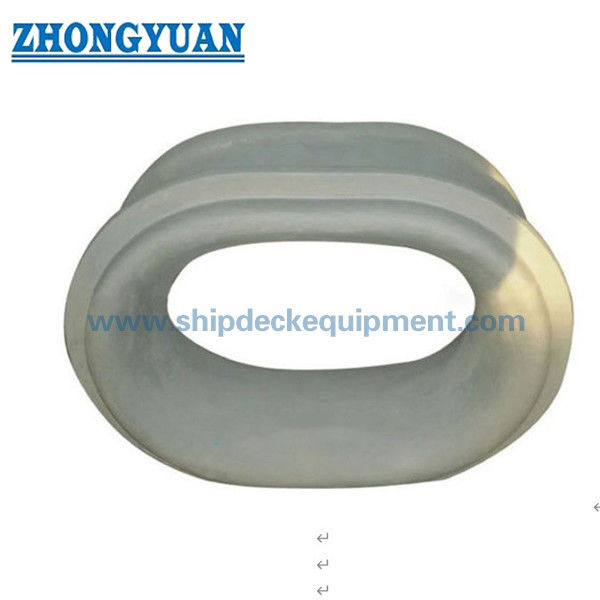

کاشی لنگرگاه دریایی. راهنمای طناب فولادی ریخته شده با لبه شعاع صاف (CB34 نوع A)
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | نوع a | مواد: | ریخته گری فولاد C-Mn، ریخته گری فولاد ضد زنگ، همچنین می تواند فولاد ویژه ای برای یخ شکن تامین کند. |
|---|---|---|---|
| معیار فنی: | CB 34-76 | وزن: | 16.4-171 کیلوگرم |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، RINA، IRS |
| برجسته کردن: | چوک لنگر زنی فولادی,CB 34 چوک لنگرگیری نوع A |
||
توضیحات محصول
بندری لنگرگاه دریایی | راهنمای طناب فولادی ریخته گری با لبه شعاع صاف (نوع A CB34)
مرور کلی محصول
بندری لنگرگاه دریایی برای هدایت و کنترل طناب های لنگر در یک جهت ثابت روی عرشه کشتی یا دیواره طراحی شده است.
ساختار فولادی ریخته گری با کیفیت بالا استحکام ساختاری و دوام طولانی مدت را تحت عملیات لنگرگیری مکرر تضمین می کند.
کنترل کیفیت دقیق ریخته گری، عیوب مانند ترک، انقباض و گنجاندگی را از بین می برد و عملکرد قابل اعتماد را تضمین می کند.
تمام لبه های تماس طناب با پروفیل های شعاع صاف (R) طراحی شده اند تا سایش را به حداقل رسانده و خطوط لنگر را به طور موثر محافظت کنند.
مشخصات سریع
- نوع: نوع A → طراحی بندری باز
- استاندارد: CB34-76 → استاندارد دریایی اثبات شده
- جنس: فولاد ریخته گری / فولاد ضد زنگ → استحکام و دوام بالا
- ساختار: نصب روی دیواره → کنترل جهت طناب
- سطح: پولیش شده صاف + لبه های R → کاهش سایش طناب
- وزن: 16.4–171 کیلوگرم → طیف وسیع اندازه
- کاربرد: هدایت و محافظت از طناب → کاهش سایش
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
پارامترهای فنی اصلی
| قطر کابل | محیط کنفی | قطر نایلون | L | L1 | L2 | B | B1 | B2 | t | b1 | b2 | b3 | R | R1 | بازشو L3 | B3 | وزن |
| 18.5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16.4 |
| 22.5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40.4 |
| 28.0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57.0 |
| 33.5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95.6 |
| 43.5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171.0 |
راهنمای انتخاب
مرحله 1 – انتخاب قطر طناب → تطابق با اندازه کابل
مرحله 2 – تأیید نوع طناب → فولادی / الیافی
مرحله 3 – تأیید نصب → دیواره یا لبه عرشه
مرحله 4 – تأیید اندازه بازشو → تطابق ساختار
مرحله 5 – تأیید الزامات گواهینامه
ساختار
بدنه ریخته گری | بازشو با لبه گرد (طراحی R) | سطح تماس صاف طناب | ساختار تقویت شده
ویژگی های سفارشی
- کنترل کیفیت ریخته گری → ساختار بدون عیب و بدون ترک یا انقباض
- لبه های گرد R → به حداقل رساندن سایش طناب و افزایش عمر مفید
- سطح پولیش شده صاف → کاهش اصطکاک در حین کار
- نصب روی دیواره → کنترل جهت و محافظت از طناب
راهنمای استعلام
قطر طناب، محل نصب، اندازه بازشو و الزامات گواهینامه را ارائه دهید.
نحوه کار
طناب از بازشو عبور می کند → جهت هدایت شده → لبه R تنش متمرکز را کاهش می دهد → از طناب محافظت کرده و عملکرد روان را تضمین می کند.
کاربردها
دیواره کشتی | لبه عرشه | هدایت طناب لنگر
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
نقشه ها و عکس ها
نقشه چیدمان عمومی و عکس های محصول
سفارش
مشخص کنید: نوع A | اندازه | جنس | عملیات سطح | گواهینامه
سوالات متداول
س1: چرا از بندری با لبه گرد استفاده می شود؟
الف: برای کاهش سایش طناب و جلوگیری از آسیب.
س2: چه موادی استفاده می شود؟
الف: فولاد ریخته گری یا فولاد ضد زنگ.
س3: چگونه اندازه را انتخاب کنیم؟
الف: بر اساس قطر طناب و ابعاد بازشو.
