پایه مهار شیبدار دو سر با ظرفیت ۵۰-۱۰۰ میلیمتر | پایه مهار جوشی نوع A CB/T 169-2011 برای عرشه کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB/T 169-2011 | قطرهای اسمی: | 80 تا 100 میلی متر |
|---|---|---|---|
| مواد: | فولاد ملایم؛ فولاد ضد زنگ موجود است | وزن: | 6.4 تا 23.4 کیلوگرم |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، RINA، IRS، RS، و غیره. |
| برجسته کردن: | پلیک پایه بولارد,GB 556 بولارد,تجهیزات لنگر انداختن کشتی با پایه صفحه ای |
||
توضیحات محصول
50×100 میلی متری دو طرفه دو طرفه
خلاصه ی محصول
CB/T 169-2011 نوع A بولارد شیب دار جوشیده شده برای کاربردهای لنگر انداز کشتی سبک طراحی شده است.
ساختار شیب دار دو ستون عملکرد نگه داشتن طناب را بهبود می بخشد و از لغزیدن طناب در هنگام حرکت کشتی جلوگیری می کند.
این مناسب برای قایق های کاری، قایق های کوچک و کشتی های کوچک است که نیاز به لنگر اندازی فشرده و قابل اعتماد دارند.
مشخصات سریع
استاندارد: CB/T 169-2011 → جایگزین GB556 می شود
کاربرد: لنگر انداختن کشتی های داخلی و کوچک → راه حل فشرده و کارآمد
نوع: نوع A (یک صفحه پایه) → ساختار فشرده
قطر اسمی: 50×100 میلی متر → سازگاری با طناب
SWL: 8.5-14.5 kN → محدوده بار خفیف
ماده: فولاد ساختاری کربن / فولاد ضد زنگ → قدرت و مقاومت در برابر خوردگی
ساختار: دو بایت خم شده → نگه داشتن طناب ضد لغز
سطح: Sa2.5 + پوشش اپوکسی → حفاظت دریایی
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
پارامترهای فنی اصلی (CB/T 169-2011 نوع A)
| روز نامی | SWL kN | 6x24 | 6x37 | سيرک طناب طبيعي | دی آمپول مصنوعی | D | D1 | H | L1 | L2 | t | پایه L | ب | h | t1 | k |
وزن کیلوگرم |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
منطق طراحی مهندسی
مسیر انتقال بار: طناب → پست بولارد → صفحه پایه → عرشه.
ستون های شیب دار باعث افزایش اصطکاک و کاهش لغزش طناب می شوند.
ساختار برای نقاط لنگر اندازی سبک بهینه شده است.
چرا طرح بالارد خم شده است؟
جلوگیری از لغزیدن طناب → لنگر انداختن امن تر
بهتر نگه داشتن → کنترل ثابت طناب
کاهش انتشار تصادفی → عملکرد قابل اعتماد
ساختار
پست های شیب دار. صفحه بالا. صفحه پایه. صفحه دنده ها. ساختار جوش.
ویژگی های سفارشی
ستون های شیب دار → عملکرد ضد لغزشی
پایه ی جمع و جور → صرفه جویی در فضا
فرش صاف → از طناب محافظت می کند
تولید جوش → قدرت قابل اعتماد
راهنمای انتخاب
مرحله 1 ️ انتخاب A50 / A75 / A100 → بر اساس SWL
مرحله 2 ️ اندازه طناب را تایید کنید → از جدول
مرحله 3 ️ تایید نصب → جوش عرشه
مرحله 4 ️ تایید پوشش و صدور گواهینامه
در مورد انتخاب مطمئن نیستید؟
راهنمای تحقیق
اندازه طناب، SWL، نوع قایق، مقدار و گواهینامه را ارائه دهید.
چگونه کار می کند
طناب در اطراف ستون های شیب دار → افزایش اصطکاک → انتقال بار به عرشه → لنگر اندازی پایدار
درخواست ها
قایق های کاری. قایق های کوچک. بارژها.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
نقاشی و عکس

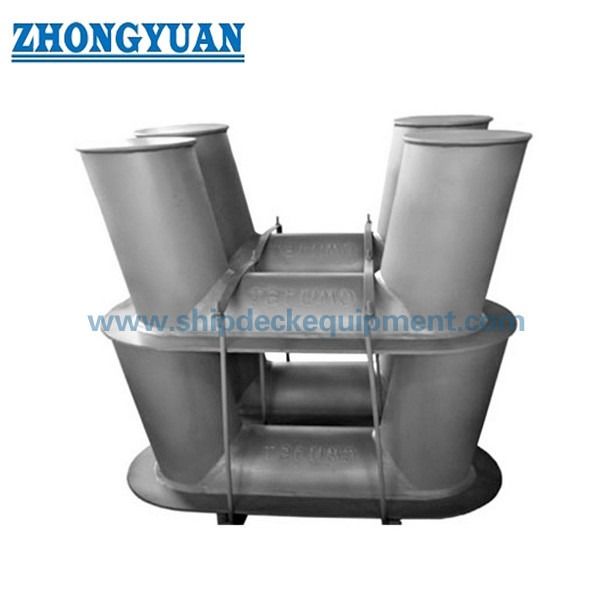

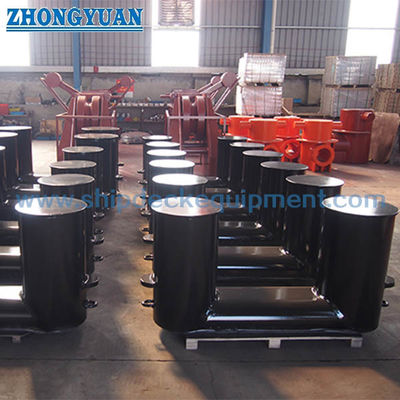

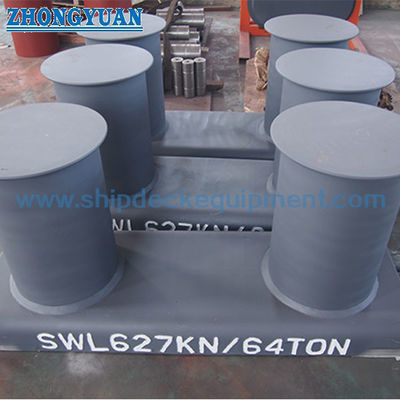

نقشه ترتیب کلی و عکس های محصول
سفارش دادن
مشخص کنید: نوع A. اندازه. ماده. پوشش. گواهینامه.
سوالات عمومی
سوال1: بولارد نوع A چیست؟
A: نسخه کار سبک در CB / T 169 با ساختار جمع و جور.
س2: چرا تمایل دارید؟
جواب: از لغزش طناب جلوگیری می کند.
س3: چگونه انتخاب کنیم؟
جواب: بر اساس اندازه طناب و SWL
