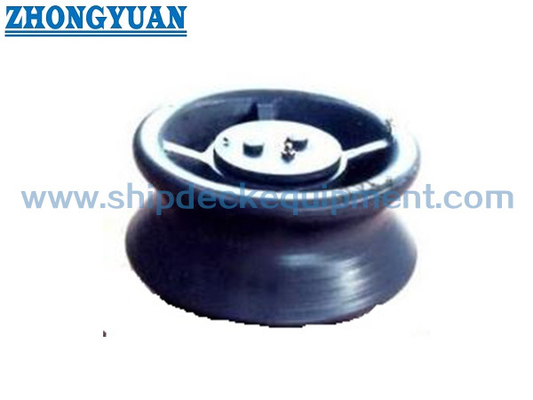

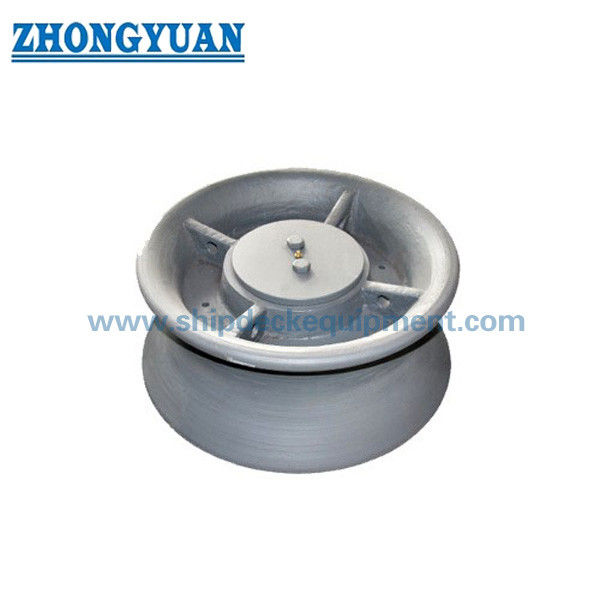

ISO 13755 نوع A فولاد ریخته گری تک غلتکی Fairlead بدون پوشش گرد و غبار تجهیزات پهلوگیری کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | ISO 13755-2012 | تایپ کنید: | فرم A بدون پوشش گرد و غبار بالایی |
|---|---|---|---|
| قطر غلتکی: | 150 ~ 500 میلی متر | غلتک شماره: | رولر تک |
| وزن غلتکی: | 23 تا 80 کیلوگرم | مواد: | ریخته گری فولاد ضد زنگ، ریخته گری فولاد |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، BKI، IRS، RS، و غیره |
| برجسته کردن: | دریایی 500mm تک غلتکی fairlead,500mm تک غلتکی fairlead,ISO 500mm تک دریایی غلتکی fairlead |
||
توضیحات محصول
فولاد ریخته شده رولر لوله ایDN150-500 میلی متر. ISO 13755 نوع A بدون پوشش گرد و غبار
خلاصه ی محصول
رول لنگر از فولاد ریخته ای نوع A ISO 13755 یک قاب راهنمای قطبی است که در تنظیمات fairlead و pedestal fairlead استفاده می شود.رول در اطراف محور خود می چرخد تا سایش لغزش در سطح تماس طناب را کاهش دهد.، در حالی که بار حاصل از طریق بوش، محور، پایه، اتصال جوش، و ساختارهای پشتیبانی از بدنه منتقل می شود.
نوع A پیکربندی فولاد ریخته شده بدون پوشش گرد و غبار بالایی است که دسترسی مستقیم را برای بازرسی بصری و روانکاری فراهم می کند. ISO 13755:2020 نسخه فعلی است و جایگزین ISO 13755 می شود:2012برای نقل قول و تولید، نسخه مورد نیاز، اندازه نامی، ترتیب سرب طناب، نسبت D / d، SWL مرجع، طراحی پایه، مواد، پوشش،و دامنه گواهینامه باید از نقشه کشتی و مشخصات پروژه تایید شود.
مشخصات سریع
- نوع محصول:یک رولر لنگر زنی فولاد واحد fairlead -> هدایت و تغییر مسیر یک خط لنگر زنی کشتی از طریق یک سطح تماس طناب چرخش.
- استاندارد و نوع:ISO 13755 نوع A -> رول فولاد ریخته بدون پوشش گرد و غبار بالا؛ ISO 13755:2020 نسخه فعلی است.
- محدوده اندازه اسمی:Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 mm -> اندازه اسمی به قطر بیرونی رول اشاره دارد.
- محدوده SWL مرجع:265 تا 1,942 kN در Theta = 90 درجه و 186 تا 1,373 kN در Theta = 0 درجه -> مقادیر مرجع استاندارد؛ SWL مشخص شده واقعی به شرایط بارگیری و نصب توافق شده بستگی دارد.
- جرم محاسبه شده نوع A:۲۳ تا ۳۶۰ کیلوگرم در هر مجموعه -> محدوده صحیح برای حمل، بسته بندی، برنامه ریزی نصب و تخمین بار
- مواد استاندارد:رولر فولاد ریخته شده با نقطه کششی حداقل 205 N/mm2؛ محور حداقل 350 N/mm2؛ مس، برنز یا بوته معادل.
- تماس با طناب و نگهداری:سطح تماس صاف، پایان ضد خوردگی، و قطعات چرخانده شده روغن -> حمایت از حفاظت از طناب و حرکت آزاد رول.
- پایه نصب:پایه، اتصال جوش و تقویت زیر عرشه باید برای تنظیم بار و بدنه انتخاب شده بررسی شود.
پارامترهای فنی اصلی
| اندازه اسمی Dn |
D1 | D2 +2/0 |
03 +2/0 |
D | D5 H7 | R1 | R2 | R3 | R4 | H | H1 | H2 | H3 | H4 | e | ||||||||||||||||||||
| 150 | 150 | 230 | 216 | 110 | 90 | 30 | 52 | 15 | 11 | 137 | 25 | 84 | 44,7 | 43,38 | 37,7 | ||||||||||||||||||||
| 200 | 200 | 300 | 280 | 145 | 115 | 40 | 66 | 20 | 13 | 157 | 30 | 99 | 59,2 | 35.46 | 46,3 | ||||||||||||||||||||
| 250 | 250 | 370 | 340 | 165 | 135 | 50 | 80 | 25 | 15 | 177 | 32 | 105 | 73,5 | 28,33 | 55,0 | ||||||||||||||||||||
| 300 | 300 | 430 | 400 | 190 | 150 | 55 | 87 | 30 | 16 | 197 | 33 | 125 | 82,6 | 32,62 | 60,8 | ||||||||||||||||||||
| 350 | 350 | 490 | 460 | 210 | 167 | 55 | 89 | 30 | 17 | 217 | 33 | 140 | 83,7 | 49,06 | 63,7 | ||||||||||||||||||||
| 400 | 400 | 560 | 520 | 225 | 177 | 63 | 99 | 30 | 18 | 237 | 43 | 150 | 91,8 | 52,0 | 72,2 | ||||||||||||||||||||
| 450 | 450 | 620 | 590 | 245 | 190 | 63 | 101 | 30 | 19 | 257 | 43 | 162 | 92,5 | 67,07 | 7، 4 8 | ||||||||||||||||||||
| 500 | 500 | 680 | 660 | 260 | 205 | 63 | 103 | 30 | 20 | 277 | 43 | 180 | 93,0 | 82,94 | 77,6 | ||||||||||||||||||||
| اندازه اسمی Dn |
h | h1 | h2 | پیچ تنظیم شده | T | T1 | N | طول پای جوش | SWL b | وزن محاسبه شده (kg/set) |
|||||||||||||||||||||||||
| θ= 90° | θ= 0° | ||||||||||||||||||||||||||||||||||
| s | z1 | (kN) | (I) | (kN) | (۱) | نوع A |
نوع B | ||||||||||||||||||||||||||||
| 150 | 5 | 35 | 25 | M6 | 22 | 6 | 8 | 265 | 27 | 186 | 19 | 23 | 24 | ||||||||||||||||||||||
| 200 | 5 | 38 | 35 | M6 | 26 | 6 | 10 | 441 | 45 | 314 | 32 | 42 | 43 | ||||||||||||||||||||||
| 250 | 6 | 40 | 35 | M8 | 30 | 6 | 11 | 579 | 59 | 412 | 42 | 77 | 80 | ||||||||||||||||||||||
| اندازه اسمی Dn |
D1 | D2 +2/0 |
D 3 +2/0 |
D4 | Ds H7 | R1 | R2 | R3 | R4 | H | H1 | H2 | H3 | H4 | e | ||||||||||||||||||||
| 300 | 7 | 45 | 40 | M8 | 32 | 29 | 8 | 12 | 726 | 74 | 510 | 52 | 109 | 112 | |||||||||||||||||||||
| 350 | 7 | 50 | 45 | M8 | 34 | 29 | 8 | 15 | 1040 | 106 | 736 | 75 | 154 | 160 | |||||||||||||||||||||
| 400 | 7 | 53 | 49 | MB | 36 | 30 | 12 | 17 | 1246 | 127 | 883 | 90 | 207 | 215 | |||||||||||||||||||||
| 450 | 7 | 57 | 53 | M8 | 38 | 32 | 12 | 20 | 1599 | 163 | 1 128 | 115 | 275 | 286 | |||||||||||||||||||||
| 500 | 7 | 65 | 60 | M8 | 40 | 34 | 12 | 23 | 1942 | 198 | 1 373 | 140 | 360 | 374 | |||||||||||||||||||||
راهنمای انتخاب و تحقیق
مرحله 1: تایید ISO 13755 نوع A و مشخص کنید که آیا پروژه نیاز به نسخه فعلی 2020 یا یک نقشه قدیمی 2012 برای سازگاری جایگزین دارد.
مرحله ۲: اندازه اسمی Dn را بر اساس ترتیب لنگرگاه کشتی، فضای نصب موجود، قطر طناب و نسبت خم D/d مجاز تولید کننده طناب انتخاب کنید.
مرحله ۳: جهت هدایت طناب و مورد استفاده بار تیتا، SWL مشخص شده مورد نیاز، ترتیب پایه یا پایه، تقویت زیر عرشه و رابط جوش را تأیید کنید.
مرحله ۴: مواد را تأیید کنید: رولر استاندارد فولاد ریخته شده، مواد محور، مواد بوته، یا هر گزینه فولاد ضد زنگ غیر استاندارد / مواد خاص که مشمول بررسی مهندسی است.
مرحله پنجم: قبل از نقل قول، درمان سطح، سیستم رنگ نهایی، ترتیب روانکاری، دامنه بازرسی، ردیابی مواد و الزامات جامعه طبقه بندی را تأیید کنید.
مرحله 6: مقدار، نوع ظرف، موقعیت نصب، نقشه یا عکس مرجع، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
رولر فولادی ریخته شده. محور. مس / بش برنز. مسیر روغن و نقطه روان سازی. بدون پوشش گرد و غبار بالا. پایه / صندلی. اتصال جوش به ساختار کشتی.
مزایای ریختن، تماس با طناب و نصب
- از نوع A استفاده می شود یک بدن رول فولاد ریخته بدون پوشش گرد و غبار بالا نصب شده به نوع B، اجازه دسترسی مستقیم به محور بالا و منطقه بوش برای بازرسی و روانکاری.
- رول چرخان جهت طناب را با تماس کمتر کششی نسبت به یک سطح راهنمای ثابت تغییر می دهد و به کاهش سایش کمک می کند زمانی که رول به طور آزادانه در حال چرخش و به درستی روان است.
- سطوح تماس با طناب باید صاف و بدون خشکی و یا ناهنجاری باشد که می تواند خط لنگر را با سایش آسیب برساند.
- استاندارد ایزو 13755 برای اندازه های اسمی 150-250 و 300-500 از جزئیات تجمعی جداگانه استفاده می کند، بنابراین سوالات جایگزینی باید شامل اندازه اسمی و نقشه ترتیب موجود باشد.
- استاندارد فعلی دستورالعمل نسبت D / d را اضافه می کند: قطر تماس رول و قطر طناب باید با هم بررسی شوند زیرا خم کردن بیش از حد می تواند قدرت طناب را کاهش دهد.
- اتصال پایه و جوش باید حداکثر بار انتخاب شده را بدون تغییر شکل پلاستیکی یا ترک به ساختار بدنه منتقل کند.بنابراین تقویت سطح یا پایه محلی بخشی از بررسی نصب است..
- حفاظت ضد خوردگی خارجی و روغن کردن قطعات چرخشی کنترل های عملکردی مورد نیاز است؛ ساخت پوشش نهایی، نوع روغن،و فواصل نگهداری باید مطابق با مشخصات پروژه باشد..
ویژگی های سفارشی
- نسخه استاندارد:استاندارد ISO 13755:2020 برای سوالات جدید توصیه می شود -> نسخه منتشر شده فعلی با عبارت SWL به روز شده و راهنمایی D / d.
- نسخه ی قدیمی:ISO 13755:2012 -> فقط زمانی استفاده شود که یک نقشه موجود، یک مورد جایگزین یا مشخصات پروژه به صراحت نسخه قبلی را نیاز داشته باشد.
- نوع:نوع A بدون پوشش گرد و غبار بالا -> از فولاد ریخته شده نوع B با پوشش و ساخت صفحه فولاد نوع C با پوشش متمایز است.
- اندازه اسمی:Dn 150-500 mm -> همراه با اندازه طناب، مسیر خط، فضای نصب و SWL مرجع انتخاب کنید.
- SWL مرجع:دو مورد بارگذاری استاندارد با زاویه تیتا -> مقدار مشخص شده واقعی با توجه به شرایط بارگذاری و نصب واقعی توافق شده است.
- پایه مواد استاندارد:رولر فولاد ریخته شده >=205 N/mm2؛ محور >=350 N/mm2؛ مس / برنز / مساوی بش.
- مواد جایگزین:فولاد فولادی یا مواد ویژه ای که باید تایید شود -> نیاز به بررسی قدرت، جوش پذیری، رفتار خوردگی، ماشینکاری و پایه تأیید دارد.
- درمان سطح:Sa 2.5 انفجار به علاوه پریمر اپوکسی فروشگاه می تواند به عنوان یک مرجع پروژه -> سیستم پوشش نهایی و DFT دنبال مشخصات رنگ ظرف استفاده شود.
- الزامات گواهینامه:در دسترس با توجه به دامنه سفارش -> تایید گواهینامه سازنده، گواهینامه مواد، بررسی کلاس، بازرسی شاهدان و علامت گذاری نهایی قبل از نقل قول.
چگونه کار می کند
Mooring line approaches the roller -> Rope bears on the smooth cast steel contact surface -> Roller rotates around the axle and bush -> Line direction changes with reduced sliding abrasion -> Load transfers through the foundation and welded hull structure -> Lubrication and inspection maintain free rotation
درخواست ها
تنظیمات رولر های کشتی. رولر های پایه ای. ایستگاه های لنگر انداز در عرشه کشتی. تغییر مسیر خط لنگر. پروژه های ساخت و ساز جدید. پروژه های تعویض و تعمیر.
گواهینامه ها و مزایا
گواهینامه ها را می توان بر اساس الزامات پروژه، ردیابی مواد، دامنه بازرسی و روش تصویب جامعه طبقه بندی ترتیب داد.در دسترس بودن بسته به دامنه سفارش و پذیرش کلاس است.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.
نقاشی و عکس
سوالات عمومی
Q1: اگر یک تحقیق جدید از ISO 13755:2020 یا ISO 13755 استفاده کند:2012?
A1: ISO 13755:2020 نسخه فعلی است و جایگزین نسخه 2012 که از دسترس خارج شده است. یک پایه قدیمی 2012 باید تنها زمانی مورد استفاده قرار گیرد که طرح یا الزامات جایگزینی به طور خاص به آن نیاز داشته باشد..نسخه مورد نیاز را در درخواست مشخص کنید.
سوال2: چگونه باید اندازه اسمی و SWL انتخاب شود؟
A2: Dn را همراه با قطر طناب، نسبت خم D / d، جهت هدایت طناب، مورد بار تیتا، طرح لنگر انداختن کشتی، پایه و تقویت زیر عرشه انتخاب کنید. SWL های جدول مقادیر مرجع هستند;SWL مشخص شده واقعی برای شرایط واقعی بارگیری و نصب توافق شده و نباید از مقدار استاندارد بیشتر باشد.
سوال 3: چه نوع نگهداری برای نوع A بدون پوشش گرد و غبار مهم است؟
A3: بررسی کنید که رولر به طور آزادانه می چرخد، محور و بوست را روان نگه دارید، منطقه بالای در معرض آلودگی یا خوردگی را بررسی کنید و سطح تماس طناب را برای خشکی یا آسیب بررسی کنید.نوع B باید در نظر گرفته شود زمانی که پروژه به طور خاص نیاز به پوشش گرد و غبار بالا دارد.
