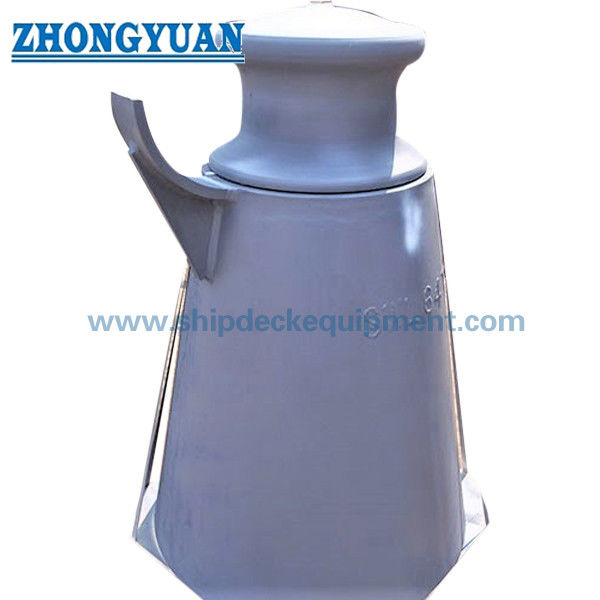

CB/T 436 Type A Pedestal Roller Fairlead With Cleat Ship Equipment Mooring
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد فنی: | CB/T 436-2000 | نوع غلتکی: | نوع A با غلتک استاندارد CB*58-83 |
|---|---|---|---|
| قطر غلتک: | 100mm~450mm | غلتک شماره: | شماره غلتک: تک غلتکی |
| وزن غلتکی: | 9.9 کیلوگرم تا 452 کیلوگرم | وزن پایه: | 63.9 کیلوگرم تا 454.4 کیلوگرم |
| مواد: | فولاد C-Mn ملایم، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای | درمان سطحی: | سندبلاست تا S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، عملیات سطح سفارشی موجود |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره | ||
توضیحات محصول
CB/T 436 نوع A پایه غلتکی Fairlead با تجهیزات پهلوگیری کشتی Cleat
شرح
CB*436-2000 فیرلید با غلتک تک دارای نوع A و B است. CB*436-2000 نوع A مجهز به غلتک CB*58-83.تمام جوش ها و سطوح به آرامی زمین می شوند.
مشخصات فنی اصلی:
1. استاندارد فنی: CB/T 436-2000;
2. نوع غلتک: نوع A با غلتک استاندارد CB*58-83
3. قطر غلتک: 100mm~450mm
4. شماره غلتک: تک غلتکی
5. وزن غلتک: 9.9 کیلوگرم ~ 452 کیلوگرم
6. وزن پایه: 63.9kg~454.4kg
7. مواد: فولاد C-Mn ملایم، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای
8. درمان سطح: سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، درمان سطح سفارشی موجود است.
9. گواهی های طبقه بندی:CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره.
10. می تواند سفارشی شود
پارامتر فنی اصلی:
| غلتک دیا |
قطر طناب سیم قابل اجرا.(حداکثر) (فقط برای مرجع) |
ابعاد | وزن کیلوگرم |
||||||||||||||||
| فیبر طناب دیا |
کنف طناب دیا |
SWR (GB /T 8918) قدرت 1570 Mpa |
آ | D1 | D2 | D3 | D4 | اچ | H1 | ک | K1 | L | س | تی | T1 | غلتک | پایه | ||
| 6X24 | 6X37 | ||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 |
| 150 | 32 | 45 | 16 تا 18 | 14 تا 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | |
| 400 | 65 | 85 | 40 تا 42 | 38 تا 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 |
| 450 | 80 | 44 | 42 تا 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | ||
| توجه: h= 1000 میلی متر | |||||||||||||||||||
ترسیم غلتک پایه CB/T 436 نوع A Fairlead با تجهیزات پهلوگیری کشتی Cleat
