100×450 میلی متر پیستال رولر Fairlead با Cleat.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | TT، L/C |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB/T 436-2000 | نوع غلتک: | نوع A با غلتک استاندارد CB*58-83 |
|---|---|---|---|
| قطر غلتکی: | 100mm~450mm | غلتک شماره: | شماره غلتک: تک غلتکی |
| وزن غلتکی: | 9.9 کیلوگرم تا 452 کیلوگرم | وزن پایه: | 63.9 کیلوگرم تا 454.4 کیلوگرم |
| مواد: | فولاد C-Mn ملایم، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای | درمان سطحی: | سندبلاست تا S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، عملیات سطح سفارشی موجود |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره | ||
| برجسته کردن: | کلات پدانستال رولر Fairlead,CB/T 436 Fairlead,CB/T 436 پیستال رولر Fairlead,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
توضیحات محصول

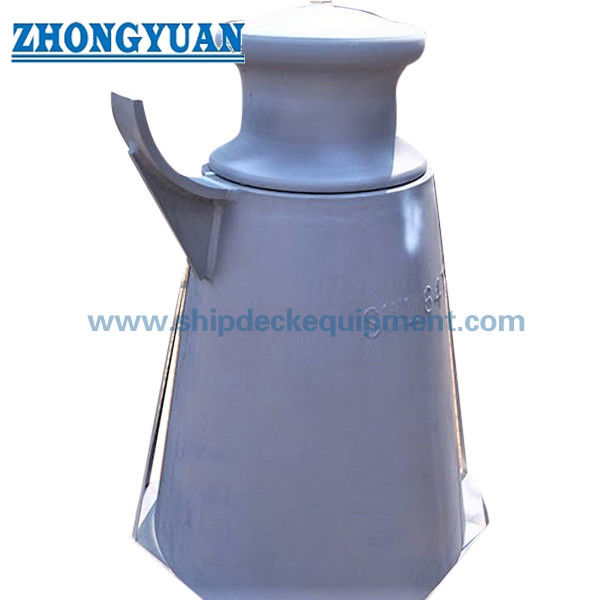

100×450 میلی متر پیستال رولر Fairlead با Cleat.
خلاصه ی محصول
CB/T 436 نوع A پایه ای رول fairlead با cleat طراحی شده است برای ترکیب هدایت طناب و تثبیت موقت در سیستم های لنگرگاه کشتی.
ساختار پایه بلند باعث می شود زاویه مناسب سرب طناب از عرشه به fairlead، کاهش خم شدن غیر طبیعی و بهبود توزیع بار.
رول فولاد گداخته چرخان باعث کاهش اصطکاک و فرسایش طناب می شود ، در حالی که کلات یکپارچه موقعیت و نگه داشتن سریع را امکان پذیر می کند.
طراحی شده با ارزش های SWL تعریف شده برای انتخاب تحت بار های واقعی لنگر اندازی، تضمین انتقال بار قابل اعتماد و ایمنی عملیاتی.
مشخصات سریع
- قطر رولر: 100×450 mm → ظرفیت طناب را تعریف می کند
- ارتفاع پایه (H): ~ 1000 میلی متر → زاویه مناسب سرب را تضمین می کند
- SWL: 254~1766 kN → بار مجاز را تعریف می کند
- عملکرد: هدایت + پاکسازی → عملیات ترکیبی
- ماده: رولر فولاد ریخته شده + پایه ساخته شده → قدرت
- گره: فولاد با قدرت بالا → انتقال بار
- روان کننده: روغن پستان → نگهداری آسان
- سطح: Sa2.5 + پرایمر → حفاظت از خوردگی
- استاندارد: CB/T 436-2000 → انطباق دریایی
پارامترهای فنی اصلی
| رولر دیه |
قطعات قابل استفاده از طناب سیم (حداکثر) (فقط برای مرجع) |
ابعاد | وزن کیلوگرم |
SWL (kN) | ||||||||||||||||
| فیبر طناب دیه |
طبیعت طناب دیه |
SWR (GB /T 8918) قدرت 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | رولر | پايگاه | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16 تا 18 | 14 تا 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. | 178. | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. | 1452 | |
| 400 | 65 | 85 | 40 تا 42 | 38 تا 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. | 401. 3 | 1766 |
| 450 | 80 | 44 | 42 تا 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. | 445.4 | 1766 | ||
| توجه: پایه h= 1000 mm | ||||||||||||||||||||
راهنمای انتخاب
مرحله 1 ️ انتخاب قطر رول → بر اساس اندازه طناب
مرحله 2 ️ نوع طناب را تایید کنید → طناب فیبر یا فولاد
مرحله 3 ️ تایید SWL → باید از بار لنگر فراتر رود
مرحله 4 ️ ارتفاع پایه را تایید کنید → زاویه سرب عرشه را مطابقت دهید
مرحله 5 ️ تایید عملکرد → فقط با کلات یا هدایت
مرحله 6 ️ تایید گواهینامه → الزامات کلاس
ساختار
رولر فولادی ریخته شده. کلایت. پایه بلند. شاخه. سیستم روان کننده.
ویژگی های سفارشی
- ارتفاع پایه: 500 ~ 1500 میلی متر → سرب صحیح طناب
- SWL: 2541766 kN → ظرفیت بارگیری
- عملکرد: راهنما + نگه داشتن → عملکرد کارآمد
- ماده: فولاد ریخته → قدرت
- شفت: قدرت بالا → انتقال بار
- روان کننده: سیستم روغن → چرخش صاف
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
راهنمای تحقیق
لطفاً قطر طناب، SWL مورد نیاز، ارتفاع پایه (اگر متفاوت باشد) ، موقعیت نصب و گواهینامه را ارائه دهید.
چگونه کار می کند
پایه بلند، زاویه مناسب طناب را تضمین می کند، رولر اصطکاک را کاهش می دهد، و کلات اجازه می دهد تا به طور موقت محفوظ شود.
درخواست ها
لنگر انداختن عرشه کشتی. برنامه های زاویه ی بالا. طرح کامپکت.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS؛ طراحی زاویه سرب درست، کاهش سایش طناب، عملکرد یکپارچه.
نقاشی و عکس

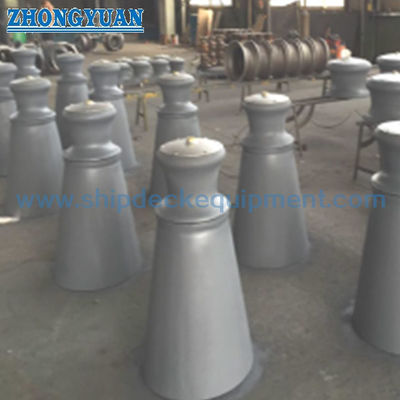

نقاشی GA. عکس های محصول
سفارش دادن
MOQ: 1 واحد. تحویل: 45-60 روز. ارتفاع سفارشی در دسترس است.
سوالات عمومی
س1: چرا ارتفاع پایه مهم است؟
ج: زاویه ی مناسب سرب را تضمین می کند و بار جانبی را کاهش می دهد.
Q2: آیا می توان ارتفاع را سفارشی کرد؟
ج: بله، ارتفاع پایه می تواند متناسب با طرح عرشه تنظیم شود.
سوال 3: چگونه SWL را انتخاب کنیم؟
ج: SWL باید از بار انتظار شده لنگر اندازی بیشتر باشد.
