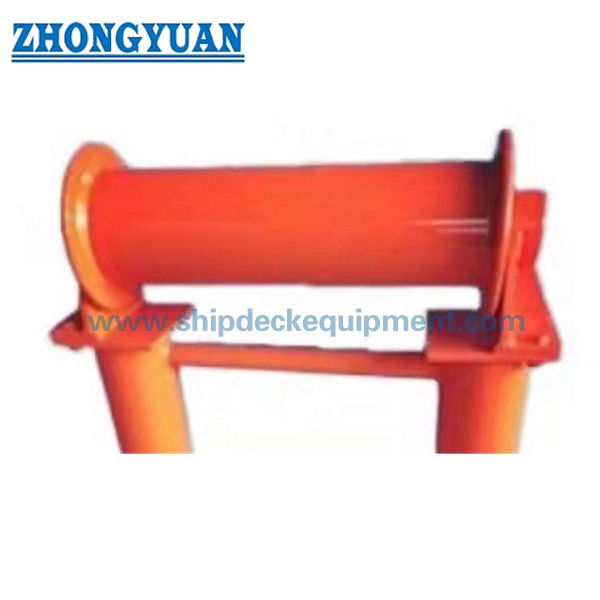

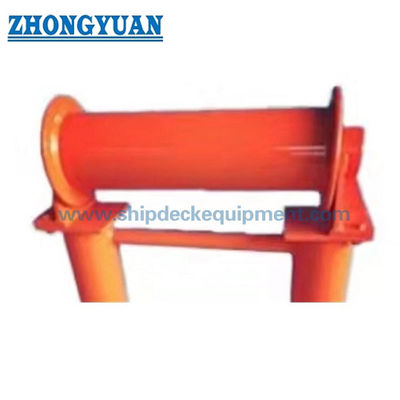

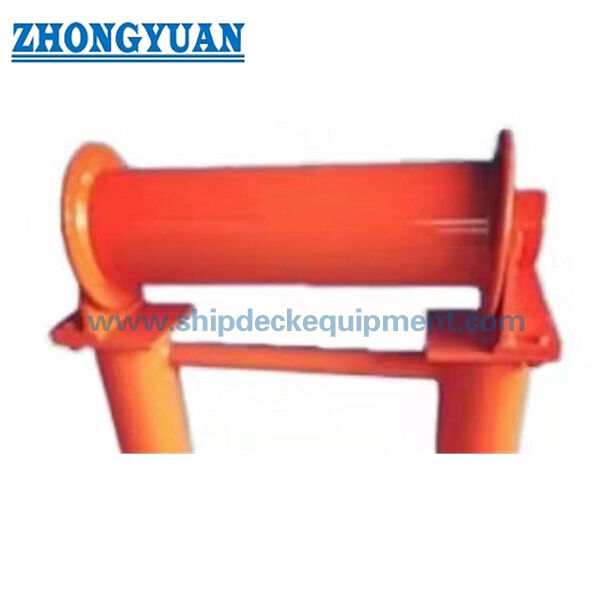

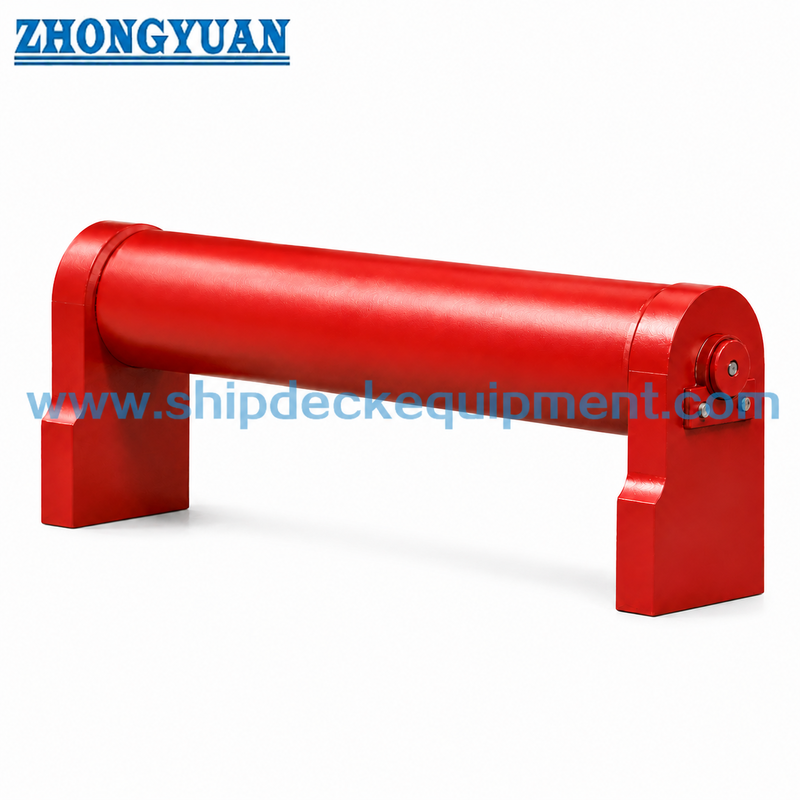

لوله افقی برای لنگر انداختن کشتی CB/T 435-2005 نوع A
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | نوع A Shipside | استاندارد: | CB/T 435-2005 |
|---|---|---|---|
| قطر غلتکی: | 76 و 89 میلی متر | وزن: | 17 و 32.5 کیلوگرم |
| مواد: | فولاد C-Mn، فولاد ملایم، فولاد ضد زنگ | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA | ||
| برجسته کردن: | CB/T 435 رولر افقی Fairlead,فایرلید رولر افقی,تجهیزات لنگرگذاری کشتی رولر Fairlead |
||
توضیحات محصول
راهنمای غلتکی افقی کنار کشتی برای مهار کشتی | CB/T 435-2005 نوع A
مرور کلی محصول
راهنمای غلتکی افقی کنار کشتی CB/T 435 نوع A یک واحد هدایت طناب مهار نصب شده در کنار است که در موقعیت غلتکی افقی استفاده می شود، معمولاً در کنار کشتی نصب می شود و همراه با راهنمای غلتکی دوگانه کنار کشتی یا بلوک غلتکی استفاده می شود. وظیفه آن هدایت طناب مهار و کمک به تغییر زاویه هدایت طناب در جهت عمودی، کاهش سایش موضعی هنگام تغییر جهت طناب بین چیدمان مهار کنار کشتی و عرشه است.
این پیکربندی نوع A از غلتک، شفت غلتک، بوش یاتاقان، فاصله دهنده، نشیمنگاه یاتاقان، صفحه توقف و طراحی یاتاقان شیار روانکاری استفاده می کند. نشیمنگاه یاتاقان با ارتفاع 120 میلی متر به ساختار راهنمای غلتکی جوش داده می شود، در حالی که صفحه توقف شفت غلتک را در موقعیت خود ثابت می کند. برای خرید و تعویض، نکات اصلی تأیید عبارتند از CB/T 435-2005 نوع A، قطر غلتک، مواد، عملیات سطحی، چیدمان بلوک غلتکی کنار کشتی مطابق و نیاز به گواهینامه.
مشخصات سریع
- نوع محصول: راهنمای غلتکی افقی کنار کشتی و راهنمای طناب موقعیت جانبی برای چیدمان مهار کشتی.
- استاندارد و نوع: CB/T 435-2005 نوع A و نوع کنار کشتی مورد استفاده با چیدمان بلوک غلتکی کنار کشتی / راهنمای غلتکی دوگانه.
- قطرهای غلتک: 76 میلی متر و 89 میلی متر و دو گزینه اسمی برای تطابق با طرح مهار کشتی و مسیر هدایت طناب.
- محدوده طول اصلی: L 400-580 میلی متر، L1 464-646 میلی متر و برای بررسی فضای نصب در نزدیکی کنار کشتی مفید است.
- وزن تقریبی: 17.0 کیلوگرم و 32.5 کیلوگرم و پشتیبانی از برنامه ریزی جابجایی، بسته بندی، تعویض و تخمین حمل و نقل.
- اجزای اصلی: شفت غلتک، غلتک، بوش یاتاقان، فاصله دهنده، نشیمنگاه یاتاقان، صفحه توقف و شیار روانکاری و طراحی شده برای چرخش هدایت شده و مونتاژ قابل نگهداری.
- گزینه های مواد: فولاد C-Mn، فولاد نرم، فولاد ضد زنگ و گزینه غلتک FRP در صورت مشخص شدن و ماده نهایی باید از الزامات پروژه پیروی کند.
- عملیات سطحی: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، پولیش شده، گالوانیزه یا روکش سفارشی و پوشش نهایی باید با مشخصات رنگ کشتی مطابقت داشته باشد.
پارامترهای فنی اصلی
| قطر اسمی (میلی متر) | قطر غلتک D | قطر شفت D1 | L | L1 | وزن (کیلوگرم) |
| 75 | 76 | 32 | 400 | 464 | 17.0 |
| 89 | 89 | 42 | 580 | 646 | 32.5 |
راهنمای انتخاب و استعلام
مرحله 1: راهنمای غلتکی افقی کنار کشتی CB/T 435-2005 نوع A را تأیید کنید و قطر اسمی 75 یا 89 را بر اساس نقشه کشتی انتخاب کنید.
مرحله 2: چیدمان هدایت طناب را تأیید کنید: موقعیت نصب کنار کشتی، تغییر زاویه هدایت عمودی و تطابق با راهنمای غلتکی دوگانه کنار کشتی یا بلوک غلتکی.
مرحله 3: مواد و گزینه غلتک را تأیید کنید: فولاد C-Mn، فولاد نرم، فولاد ضد زنگ یا غلتک FRP در صورت نیاز پروژه.
مرحله 4: عملیات سطحی را تأیید کنید: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، روکش گالوانیزه، سطح فولاد ضد زنگ پولیش شده یا سیستم پوشش دیگر.
مرحله 5: دامنه بازرسی و گواهینامه را قبل از قیمت گذاری تأیید کنید: گواهینامه سازنده، گواهینامه مواد، بازرسی شاهد کلاس، یا گواهینامه کلاس بر اساس الزامات پروژه.
مرحله 6: مقدار، نوع کشتی، نقشه نصب یا عکس، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
شفت غلتک | غلتک افقی | بوش یاتاقان | شیار روانکاری | فاصله دهنده | نشیمنگاه یاتاقان با ارتفاع 120 میلی متر | صفحه توقف برای تثبیت شفت | ساختار پشتیبانی راهنمای غلتکی جوش داده شده | عملیات سطحی مشخص شده توسط پروژه
مزایای طراحی مهار، چرخش و مهندسی
- چیدمان نوع A کنار کشتی برای مواردی که طناب مهار بین راهنمای کنار کشتی و تجهیزات مهار عرشه تغییر جهت می دهد، به ویژه هنگام استفاده با راهنمای غلتکی دوگانه کنار کشتی یا بلوک غلتکی مناسب است.
- غلتک افقی به هدایت طناب در جهت عمودی کمک می کند و مالش مستقیم به لبه های فولادی ثابت در طول عملیات مهار را کاهش می دهد.
- بوش یاتاقان شامل یک شیار روانکاری برای پشتیبانی از چرخش انعطاف پذیر غلتک و کاهش دشواری نگهداری در طول سرویس است.
- صفحه توقف شفت غلتک را ثابت می کند و به حفظ مجموعه غلتک در موقعیت طراحی شده خود در طول عملیات هدایت طناب عادی کمک می کند.
- نشیمنگاه یاتاقان با ارتفاع 120 میلی متر ارتفاع پشتیبانی مشخص و رابط جوش داده شده برای ادغام با ساختار راهنمای غلتکی را فراهم می کند.
- مواد و عملیات سطحی را می توان بر اساس محیط کشتی، الزامات خوردگی، برنامه نگهداری و مشخصات مشتری انتخاب کرد.
- هیچ SWL یا MBL طناب در جدول پارامترهای ارائه شده اعلام نشده است. انتخاب بار باید در صورت لزوم با چیدمان مهار کشتی، داده های طناب و نقشه پروژه بررسی شود.
ویژگی های سفارشی
- استاندارد: CB/T 435-2005 و برای انتخاب راهنمای غلتکی افقی کنار کشتی نوع A و مرجع ابعاد اصلی استفاده می شود.
- نوع: نوع A کنار کشتی و مناسب برای نصب در کنار کشتی و استفاده با چیدمان بلوک غلتکی کنار کشتی.
- قطر اسمی: 75 / 89 میلی متر و بر اساس نقشه پروژه، قطر غلتک و فضای نصب موجود انتخاب کنید.
- قطر غلتک: 76 / 89 میلی متر و اندازه اصلی غلتک تماس با طناب برای نقشه وب سایت و تأیید قیمت.
- مواد: فولاد C-Mn / فولاد نرم / فولاد ضد زنگ / گزینه غلتک FRP و انتخاب نهایی باید توسط مشخصات پروژه تأیید شود.
- طراحی یاتاقان: بوش یاتاقان با شیار روانکاری و پشتیبانی از چرخش روان تر و دسترسی به نگهداری.
- نشیمنگاه یاتاقان: نشیمنگاه یاتاقان جوش داده شده با ارتفاع 120 میلی متر و نقشه پروژه باید ساختار اطراف و رابط نصب را تأیید کند.
- نیاز به گواهینامه: در صورت درخواست بر اساس الزامات پروژه موجود است و دامنه بازرسی کلاس باید قبل از سفارش تأیید شود.
نحوه کار
طناب مهار به راهنمای کنار کشتی نزدیک می شود و طناب با غلتک افقی تماس پیدا می کند و چرخش غلتک طناب را هدایت کرده و زاویه هدایت عمودی را تغییر می دهد و بوش یاتاقان و شیار روانکاری از چرخش انعطاف پذیر پشتیبانی می کنند و طناب به سمت بلوک غلتکی کنار کشتی مطابق یا تجهیزات مهار عرشه ادامه می یابد.
کاربردها
ایستگاه های مهار کنار کشتی | چیدمان بلوک غلتکی کنار کشتی | استفاده مطابق با راهنمای غلتکی دوگانه | هدایت زاویه عمودی طناب مهار | کشتی های باری | قایق های کاری | یدک کش ها | پروژه های ساخت و ساز جدید و جایگزینی
گواهینامه ها و مزایا
گواهینامه ها را می توان بر اساس الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد و رویه تأیید انجمن طبقه بندی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.
نقشه و عکس ها
سوالات متداول
س1: عملکرد اصلی راهنمای غلتکی افقی کنار کشتی CB/T 435 نوع A چیست؟
پ1: این راهنما در کنار کشتی برای هدایت طناب مهار و کمک به تغییر زاویه هدایت طناب در جهت عمودی استفاده می شود. معمولاً همراه با بلوک غلتکی کنار کشتی یا چیدمان راهنمای غلتکی دوگانه استفاده می شود.
س2: آیا قطر غلتک ارائه شده با SWL محصول یکسان است؟
پ2: خیر. قطر غلتک و ابعاد اصلی SWL نیستند. داده های ارائه شده شامل قطر اسمی، قطر غلتک، قطر شفت، طول و وزن است. هر مبنای بار باید از محاسبه مهار کشتی، داده های طناب، نقشه پروژه یا الزامات کلاس تأیید شود.
س3: قبل از سفارش نوع A چه مواردی باید تأیید شود؟
پ3: CB/T 435-2005 نوع A، قطر اسمی 75 یا 89، چیدمان راهنمای غلتکی / بلوک غلتکی کنار کشتی مطابق، مواد، عملیات سطحی، نیاز به گواهینامه، مقدار، نقشه نصب، مقصد تحویل و زمان تحویل را تأیید کنید.
