2 و 3 غلطک جهانی فیرلی برای مهار کشتی | JIS F 2020-1979 نوع A/B1/B2
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | نوع A، نوع B1، نوع B2 | مواد: | فولاد C-Mn، فولاد ملایم، فولاد ضد زنگ |
|---|---|---|---|
| استاندارد: | JIS F 2020-1979 | غلتک شماره: | 2 غلتک (نوع A)، 3 غلتک (نوع B1، نوع B2) |
| اندازه اسمی: | 76mm~426mm | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. |
| گواهی های طبقه بندی: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA و غیره. | ||
| برجسته کردن: | 3 تجهیزات لنگر انداختن کشتی با رول,2 تجهیزات لنگر انداختن کشتی با رول |
||
توضیحات محصول
2 و 3 غلطک جهانی فیرلی برای مهار کشتی | JIS F 2020-1979 نوع A/B1/B2
مرور کلی محصول
غلتک انتهایی عرشه فولادی کوچک JIS F 2020-1979 یک فیرلی جمع و جور است که برای هدایت طناب مهار کشتی، جابجایی بار و قایق استفاده می شود. در زبان خرید بین المللی، محصولات این شکل معمولاً به عنوان فیرلی های جهانی 2 غلتکی یا 3 غلتکی نیز توصیف می شوند. این استاندارد سه آرایش را تعریف می کند: نوع A از دو غلتک عمودی و یک غلتک افقی استفاده می کند؛ نوع B1 از یک غلتک عمودی و یک غلتک افقی استفاده می کند؛ نوع B2 آرایش آینه ای نوع B1 است.
پیکربندی اصلی JIS از غلتک هایی با قطر تقریبی 76.3 میلی متر استفاده می کند. نسخه های بزرگتر 101، 135 و 168 میلی متری در سری محصولات ارائه شده باید به عنوان پیکربندی های بزرگ شده خاص پروژه در نظر گرفته شوند تا اندازه های استاندارد JIS F 2020. بنابراین، برای استعلام جایگزینی یا ساخت جدید، خریدار باید قبل از تولید، آرایش مورد نیاز نوع A/B1/B2، مسیر طناب، هندسه نصب، نقشه تایید شده، مواد و مبنای بار پروژه را تایید کند.
مشخصات سریع
نوع محصول: فیرلی انتهایی عرشه 2 غلتکی / 3 غلتکی → آرایش جمع و جور هدایت طناب برای موقعیت های لید طناب در لبه عرشه و کنار کشتی.
استاندارد: JIS F 2020-1979 → نام استاندارد رسمی "غلتک های انتهایی عرشه فولادی (اندازه کوچک)" است.
نوع A: 3 غلتک، 2 عمودی + 1 افقی → پیکربندی استاندارد سه غلتکی.
نوع B1 / B2: 2 غلتک، 1 عمودی + 1 افقی → نوع B2 آینه ای از غلتک عمودی و چنگک نوع B1 است.
قطر غلتک استاندارد: تقریباً 76.3 میلی متر → پیکربندی اصلی JIS؛ نسخه های بزرگتر 101 / 135 / 168 میلی متری نیاز به تایید نقشه پروژه دارند.
جرم محاسبه شده مرجع: نوع A 20.6 کیلوگرم؛ نوع B1 / B2 17.7 کیلوگرم → مقادیر مرجع استاندارد برای پیکربندی اصلی.
مبنای مواد استاندارد: ساختار اصلی فولاد SS41، لوله غلتکی SGP یا STPG38، بوش ریخته گری برنز BC6 یا برنج YBsC2 → معادل های مدرن نیاز به تایید پروژه دارند.
مبنای بازرسی: وضعیت بصری، انطباق ابعادی و عملکرد روان غلتک → بررسی های کلیدی قبل از حمل و نقل.
پارامترهای فنی اصلی
مرجع پیکربندی استاندارد JIS F 2020-1979:
|
نوع |
آرایش غلتک |
قطر غلتک استاندارد |
جرم محاسبه شده مرجع |
یادداشت پیکربندی |
|---|---|---|---|---|
| نوع A | 2 عمودی + 1 افقی | تقریباً 76.3 میلی متر | 20.6 کیلوگرم | آرایش سه غلتکی |
| نوع B1 | 1 عمودی + 1 افقی | تقریباً 76.3 میلی متر | 17.7 کیلوگرم | آرایش دو غلتکی |
| نوع B2 | 1 عمودی + 1 افقی | تقریباً 76.3 میلی متر | 17.7 کیلوگرم | آرایش آینه ای نوع B1 |
داده های اندازه بزرگ شده خاص پروژه برای این سری محصولات ارائه شده است:
|
قطر غلتک مرجع. |
وضعیت |
A |
B |
C |
D |
E |
E1 |
F |
G |
H |
|---|---|---|---|---|---|---|---|---|---|---|
| 76 میلی متر | مرجع مبتنی بر JIS | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| 101 میلی متر | خاص پروژه | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| 135 میلی متر | خاص پروژه | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| 168 میلی متر | خاص پروژه | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
راهنمای انتخاب و استعلام
مرحله 1: نوع A، B1 یا B2 را از نقشه کشتی تایید کنید. نوع A شکل 3 غلتکی است؛ نوع B1 و B2 آرایش های آینه ای 2 غلتکی هستند.
مرحله 2: اطلاعات طناب، از جمله نوع طناب، قطر طناب، جهت لید معمولی و مسیر لبه عرشه را تایید کنید. از قطر غلتک، SWL فیرلی را استنباط نکنید.
مرحله 3: پیکربندی استاندارد یا بزرگ شده را تایید کنید. آرایش اصلی JIS از غلتک های تقریباً 76.3 میلی متری استفاده می کند؛ نسخه های بزرگ شده 101 / 135 / 168 میلی متری نیاز به نقشه پروژه تایید شده دارند.
مرحله 4: موقعیت نصب، فضای موجود، آرایش فونداسیون / جوش، تقویت موضعی عرشه و دسترسی برای بازرسی و روانکاری غلتک را تایید کنید.
مرحله 5: درجات مواد یا معادل های مدرن تایید شده، سیستم آماده سازی سطح و پوشش، مقدار، گواهینامه / الزامات بازرسی، مقصد و زمان تحویل مورد نیاز را تایید کنید.
مرحله 6: برای کارهای جایگزینی، عکس فیرلی موجود و نقشه ابعادی را ارائه دهید تا نوع، آرایش دستی و رابط نصب قبل از ساخت بررسی شود.
ساختار
بدنه صفحه فولادی | غلتک افقی | غلتک(های) عمودی | شفت های غلتک | بوش های برنزی / برنجی | صفحه نگهدارنده شفت | اتصالات گریس | ساختار نصب انتهای عرشه
مزایای طراحی / مهندسی / کیفیت
هدایت طناب خاص نوع → نوع A دو موقعیت تماس عمودی به علاوه یک غلتک افقی را فراهم می کند؛ نوع B1 / B2 یک غلتک عمودی یک طرفه با آرایش های آینه ای چپ / راست را فراهم می کنند.
سطوح تماس غلتان طناب → غلتک ها جهت لید طناب را تغییر می دهند در حالی که تماس لغزشی با لبه های عرشه فولادی ثابت را کاهش می دهند.
آرایش پین و بوش قابل نگهداری → استاندارد شامل شفت های غلتک قابل تعویض، بوش ها و اتصالات گریس است که از بازرسی و روانکاری در حین کار پشتیبانی می کند.
برنامه مواد برای هر جزء خاص است → بدنه، غلتک ها، شفت ها و بوش ها از گروه های مختلف مواد استفاده می کنند تا یک نام ماده عمومی.
بازرسی استاندارد بر کیفیت مرتبط با سرویس تمرکز دارد → پرداخت باید عاری از نقص های مضر باشد، ابعاد باید مطابقت داشته باشند و غلتک ها باید به آرامی کار کنند.
مهندسی جایگزینی باید دست راست و رابط را تأیید کند → نوع B1 و B2 آرایش های آینه ای هستند، بنابراین طرح بندی کشتی موجود باید قبل از ساخت بررسی شود.
ویژگی های سفارشی
استاندارد: JIS F 2020-1979 → استاندارد مرجع برای غلتک های انتهایی عرشه فولادی کوچک.
نوع: A / B1 / B2 → نوع A 3 غلتکی است؛ نوع B1 / B2 آرایش های آینه ای 2 غلتکی هستند.
قطر غلتک استاندارد: تقریباً 76.3 میلی متر → پیکربندی اصلی JIS.
اندازه های بزرگ شده خاص پروژه: 101 / 135 / 168 میلی متر → اندازه های استاندارد JIS نیستند؛ نقشه تایید شده مورد نیاز است.
مبنای مواد استاندارد: SS41 / SGP یا STPG38 / BC6 یا YBsC2 → گرید های قدیمی JIS و برنامه مواد خاص جزء.
بوش و روانکاری: بوش برنزی یا برنجی با اتصالات گریس → از چرخش غلتک و نگهداری پشتیبانی می کند.
SWL / بار طراحی: باید تایید شود → هیچ SWL محصولی نباید از جدول قطر غلتک ارائه شده استنباط شود.
حفاظت از سطح: طبق مشخصات پروژه → سند بلاست، پوشش دریایی، پرداخت فولاد ضد زنگ یا سیستم های دیگر گزینه های عرضه خاص پروژه هستند.
الزامات گواهینامه: طبق دامنه سفارش → مستندات سازنده یا مشارکت کلاس تابع الزامات پروژه و رویه تایید است.
نحوه کار
طناب به فیرلی انتهای عرشه نزدیک می شود → طناب با غلتک افقی / عمودی مورد نیاز تماس پیدا می کند → غلتک برای کاهش تماس لغزشی می چرخد → جهت لید طناب تغییر می کند → نیروهای حاصل از طریق بدنه فیرلی به ساختار کشتی پشتیبان منتقل می شوند.
کاربردها
هدایت طناب مهار کشتی | قایق های کاری | قایق های یدک کش | کشتی های خدماتی بندر | موقعیت های لید طناب در لبه عرشه | هدایت طناب جابجایی بار | آرایش های جابجایی قایق | پروژه های جایگزینی
گواهینامه ها و مزایا
دامنه بازرسی و صدور گواهینامه باید قبل از قیمت گذاری تایید شود. گواهینامه های مواد، سوابق بازرسی سازنده، بررسی های ابعادی، بازرسی عملکرد غلتک و حضور جامعه طبقه بندی می تواند طبق الزامات پروژه و دامنه سفارش ترتیب داده شود.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

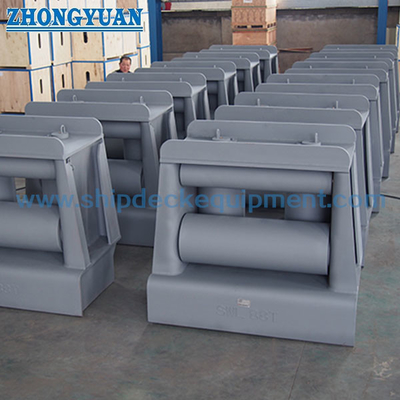

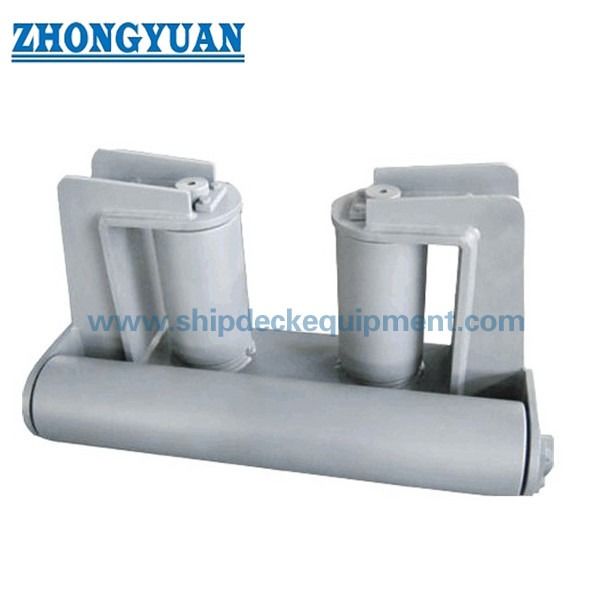

نقشه و عکس ها
سوالات متداول
س1: تفاوت بین JIS F 2020 نوع A، نوع B1 و نوع B2 چیست؟
پ1: نوع A آرایش سه غلتکی با دو غلتک عمودی و یک غلتک افقی است. نوع B1 از یک غلتک عمودی و یک غلتک افقی استفاده می کند، در حالی که نوع B2 آرایش غلتک عمودی و چنگک نوع B1 را آینه می کند. نوع صحیح باید از طرح کشتی یا نقشه جایگزینی گرفته شود.
س2: آیا 101، 135 و 168 میلی متر اندازه های استاندارد JIS F 2020 هستند؟
پ2: خیر. پیکربندی اصلی JIS F 2020-1979 از غلتک هایی با قطر تقریبی 76.3 میلی متر استفاده می کند. نسخه های 101، 135 و 168 میلی متری در این سری محصولات پیکربندی های بزرگ شده خاص پروژه هستند و فقط باید در برابر نقشه تایید شده ساخته شوند.
س3: قبل از سفارش فیرلی جایگزین یا بزرگ شده چه مواردی باید تایید شود؟
پ3: نوع A/B1/B2، آرایش غلتک، مسیر و قطر طناب، ابعاد نصب واقعی، سمت نصب، مواد، پوشش، مبنای بار پروژه، الزامات گواهینامه و نقشه یا عکس کشتی موجود را تایید کنید. برای جایگزینی نوع B، تایید کنید که آیا آرایش B1 یا آینه ای B2 مورد نیاز است.
