39×48 میلی متری ریل طناب سیم فلزی الکتریکی.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
| سند: | Motor Rope Reel Electric Mo...83.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| قطر طناب: | 39-48 میلی متر | طول طناب: | 210-220 متر |
|---|---|---|---|
| سرعت درام: | 17-60 متر در دقیقه | نوع درایو: | برقی |
| مواد: | فولاد ضد زنگ و فولاد نرم | قدرت موتور: | 4.3-6 کیلو وات |
| سرعت موتور: | 1350 / 410 دور در دقیقه | نوع کنترل: | دکمه فشاری |
| عملیات پشتیبان گیری: | دستی | درمان سطحی: | سندبلاست، پوشش اپوکسی |
| گواهی: | CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS | ||
| برجسته کردن: | حلقه دریایی cb3048 نوع b,قرقره دریایی 48.5 میلی متر |
||
توضیحات محصول

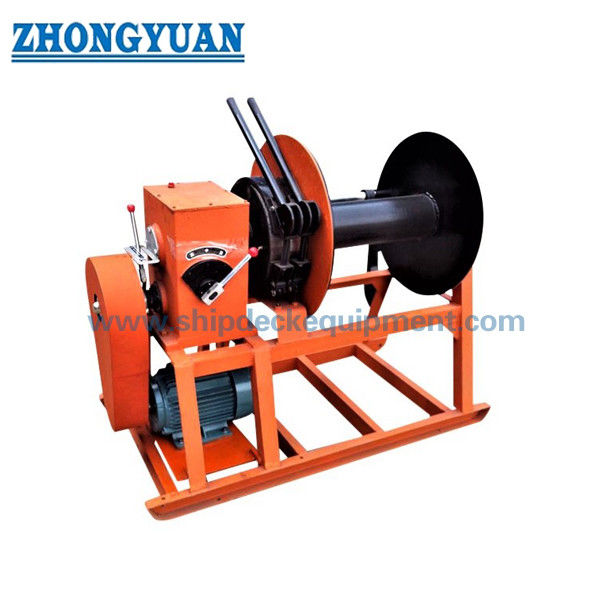

39–48 میلیمتر قرقره سیم فولادی برقی | CB3048-B قرقره تک درام دریایی برای تجهیزات عرشه کشتی
مرور کلی محصول
قرقره سیم فولادی برقی نوعی تجهیزات عرشه دریایی است که برای نگهداری، سیمپیچی و جابجایی کابلهای سیمی فولادی در عرشه کشتی طراحی شده است.
قرقره تک درام مدل CB3048 نوع B توسط یک موتور الکتریکی همراه با گیربکس هدایت میشود که عملکرد پایدار، کنترل دقیق و کارایی قابل اعتماد را فراهم میکند.
این دستگاه از چرخش به جلو و عقب، توقف اضطراری و عملکرد پشتیبان دستی از طریق کاهنده دنده کرم پشتیبانی میکند.
این دستگاه به طور گسترده برای نگهداری کابلهای سنگین در عملیات دریایی، فراساحلی و بندری استفاده میشود.
مشخصات سریع
• قطر کابل: 39–48 میلیمتر
• نوع کابل: کابل سیمی فولادی
• طول نگهداری کابل: 210–220 متر
• نوع درام: تک درام
• نوع درایو: موتور الکتریکی + گیربکس
• سرعت موتور: 1350 / 410 دور در دقیقه
• سرعت درام: 17–60 متر در دقیقه
• کنترل: دکمه فشاری + توقف اضطراری
• عملکرد پشتیبان: دستی (دنده کرم)
• جنس: فولاد کربن / فولاد ضد زنگ
• عملیات سطح: پوشش اپوکسی
پارامترهای فنی اصلی
|
کابل قطر |
سیم فولادی حداکثر قطر B39 |
سیم فولادی طول (متر) |
موتور توان (کیلووات) |
دور موتور سرعت (دور در دقیقه) |
410 دور در دقیقه ابعاد خارجی سرعت کابل درام متر در دقیقه |
410 دور در دقیقه ابعاد خارجی طولxعرضxارتفاع |
(میلیمتر) وزن (کیلوگرم) B39 |
39 210 |
| 870 | 1120 | 2060x1410x1270 | 17 | 1800x1360x1075 | 700 | B48 | 48 | 550 |
| 970 | 18 | 2060x1410x1270 | 824 | نوع | حالت | مرحله 2 - تأیید طول کابل: 210–220 متر یا سفارشی |
|
کابل قطر |
D D1 B |
B1 | L | L1 | H | H1 | وزن | کیلوگرم | B39 | 39 450 |
| 870 | 1120 | 1360 | 994 | 2060 | 750 | 1075 | 700 | B48 | 48 | 550 |
| 970 | 1120 | 1410 | 1250 | 2060 | 800 | 1270 | 824 | راهنمای انتخاب قرقره کابل | مرحله 1 - انتخاب قطر کابل: 39 میلیمتر (B39) / 48 میلیمتر (B48) | مرحله 2 - تأیید طول کابل: 210–220 متر یا سفارشی |
مرحله 3 - انتخاب سرعت: 17–20 متر در دقیقه استاندارد، بالاتر اختیاری
مرحله 4 - درایو و کنترل: موتور الکتریکی + پشتیبان دستی
ساختار و اجزا
موتور الکتریکی | انتقال گیربکس | قرقره تک درام | سیستم شفت و یاتاقان | پنل کنترل | قاب پایه
ویژگیهای سفارشی
قطر کابل: 39–48 میلیمتر
طول کابل: 210–220 متر
سرعت درام: 17–60 متر در دقیقه
نوع درایو: الکتریکی
نوع کنترل: دکمه فشاری
جنس: فولاد کربن / فولاد ضد زنگ
راهنمای سفارشیسازی و استعلام
قطر کابل، طول، سرعت، نوع درایو، نوع کنترل و الزامات نصب را ارائه دهید.
ما انتخاب مدل، نقشه و قیمت را ارائه خواهیم داد.
نحوه کار
موتور از طریق گیربکس درام را برای سیمپیچی یا باز کردن کابل به حرکت در میآورد. پشتیبان دستی عملکرد را در هنگام قطع برق تضمین میکند.
کاربردها
عرشه کشتی | کشتیهای فراساحلی | عملیات بندری | مهندسی دریایی | نگهداری کابل سنگین
گواهینامهها و مزایا
گواهینامهها: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
مزایا: عملکرد پایدار | طراحی سنگین | کارایی قابل اعتماد | پشتیبان دستی | نگهداری آسان
نقشه و عکسها
• نقشه چیدمان عمومی
• نقشه ساختار درام
• طرح نصب
اطلاعات سفارش
حداقل تعداد سفارش: 1 واحد
زمان تحویل: بر اساس پروژه
پرداخت: T/T، L/C
سفارشیسازی: موجود است
سوالات متداول
سوال 1: تفاوت بین قرقره و وینچ؟ پاسخ: قرقره برای نگهداری است، وینچ برای کشیدن.
سوال 2: عملکرد پشتیبان؟ پاسخ: دستی موجود است.
