36 میلی متری واحد درام برقی هیدرولیک لنچ لنگر
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | TT، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| ظرفیت کشش ایمنی: | 5-800KN | سرعت: | 4-12 متر در دقیقه |
|---|---|---|---|
| سرعت چرخش (m/min): | 9-18 متر در دقیقه | ظرفیت درام: | 40 تا 250 متر |
| قدرت موتور: | 4 تا 132 کیلو وات | طناب دیا: | 11 - 90 (میلی متر) |
| موقعیت کنترل: | کنترل از راه دور و محلی | اختیاری: | دستگاه اندازه گیری بار، سرعت طناب و طول آن |
| منبع تغذیه: | AC380V، 50HZ 3PH، AC415V 50HZ 3PH، AC440 60HZ 3PH | مواد: | فولاد ضد زنگ (جلا شده)، فولاد ملایم |
| درمان سطحی: | Sandblasting به S2.5 + 3 لایه رنگ اپوکسی ، گالوانیزه | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان |
| برجسته کردن: | وینچ لنگر هیدرولیک 12 متر در دقیقه,وینچ لنگر هیدرولیک 12 متر در دقیقه,وینچ لنگر برقی 800KN |
||
توضیحات محصول
36 میلیمتر وینچ لنگر برقی هیدرولیکی تک درام | تجهیزات جابجایی لنگر کشتی
مرور کلی محصول
وینچ لنگر برقی هیدرولیکی تک درام برای عملیات جابجایی لنگر در کشتیهای کوچک و متوسط طراحی شده است.
این سیستم از نیروی هیدرولیکی با موتور الکتریکی برای کنترل بالا و پایین بردن لنگر با عملکرد پایدار استفاده میکند.
این دستگاه طناب فولادی را با زنجیر لنگر کوتاه ترکیب میکند و نیاز به انبار زنجیر را از بین میبرد و فضای عرشه را بهینه میکند.
مشخصات سریع
بار کاری: 8.3-97.9 کیلونیوتن
بار پشتیبان: 51-570 کیلونیوتن
سرعت کاری: ≥9 متر بر دقیقه
کشش لنگراندازی: 8-60 کیلونیوتن
سرعت لنگراندازی: ≥12 متر بر دقیقه
ظرفیت درام: 100-200 متر
قطر طناب سیمی: 12-48 میلیمتر
نوع درایو: برقی هیدرولیکی
نوع درام: تک درام
کنترل: محلی و از راه دور
منبع تغذیه: 380 ولت / 415 ولت / 440 ولت
پارامترهای فنی اصلی
| قطر طناب (میلیمتر) | بار کاری (کیلونیوتن) | بار پشتیبان (کیلونیوتن) | سرعت کاری (متر بر دقیقه) | کشش لنگراندازی (کیلونیوتن) | سرعت لنگراندازی (متر بر دقیقه) | ظرفیت درام | توان موتور (کیلووات) |
| 12/14/16 | 8.3/10.9/13.0 | 51/67/80 | ≥9 | 8 | ≥12 | 11x100 | 5.5 |
| 18/20/22 | 15.3/17.9/20.6 | 95/110/126 | ≥9 | 15 | ≥12 | 13x120 | 7.5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥9 | 20 | ≥12 | 15x120 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥9 | 30 | ≥12 | 18x150 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥9 | 40 | ≥12 | 20.5x150 | 22 |
| 38/40/42 | 61.4/68.0/75.0 | 365/402/442 | ≥9 | 50 | ≥12 | 20.5x150 | 30 |
| 44/46/48 | 82.3/89.9/97.9 | 483/526/570 | ≥9 | 60 | ≥12 | 26x200 | 37 |
راهنمای انتخاب
مرحله 1 - انتخاب قطر طناب: 12-48 میلیمتر | مرحله 2 - تطبیق بار کاری: 8-98 کیلونیوتن | مرحله 3 - تأیید بار پشتیبان | مرحله 4 - انتخاب سرعت: ≥9 متر بر دقیقه | مرحله 5 - درایو: برقی هیدرولیکی | مرحله 6 - کنترل: محلی / از راه دور | مرحله 7 - نصب: نصب روی عرشه
ساختار و اجزا
ساختار و اجزا: موتور هیدرولیکی | گیربکس | درام تک | سیستم طناب سیمی | اتصال زنجیر کوتاه | سیستم ترمز | واحد قدرت هیدرولیک | پنل کنترل
ویژگیهای سفارشی
بار کاری: 8-98 کیلونیوتن | قطر طناب: 12-48 میلیمتر | سرعت: ≥9 متر بر دقیقه | نوع درایو: برقی هیدرولیکی | نوع درام: تک درام | کنترل: محلی / از راه دور
راهنمای پیکربندی سفارشی و استعلام
بار کاری | قطر طناب | ظرفیت درام | کشش لنگراندازی | توان موتور | نوع کنترل | نیاز نصب
نحوه کار
موتور الکتریکی واحد قدرت هیدرولیک را به حرکت در میآورد که موتور هیدرولیکی را برای چرخش درام تغذیه میکند.
طناب سیمی فولادی و اتصال زنجیر کوتاه لنگر را بالا و پایین میبرند و از جابجایی ایمن و کنترل شده لنگر اطمینان حاصل میکنند.
کاربردها
کاربردها: کشتیهای کوچک | قایقهای ماهیگیری | قایقهای کاری | کشتیهای بندری | عملیات جابجایی لنگر
گواهینامهها و مزایا
گواهینامهها: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
مزایا: ساختار فشرده | عدم نیاز به انبار زنجیر | درایو هیدرولیکی پایدار | نصب آسان | طراحی صرفهجویی در فضا
نقشهها و عکسها
نقشه چیدمان عمومی
نقشه ساختار وینچ لنگر
نمودار سیستم هیدرولیک

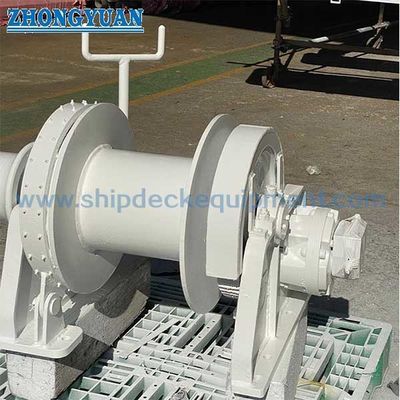

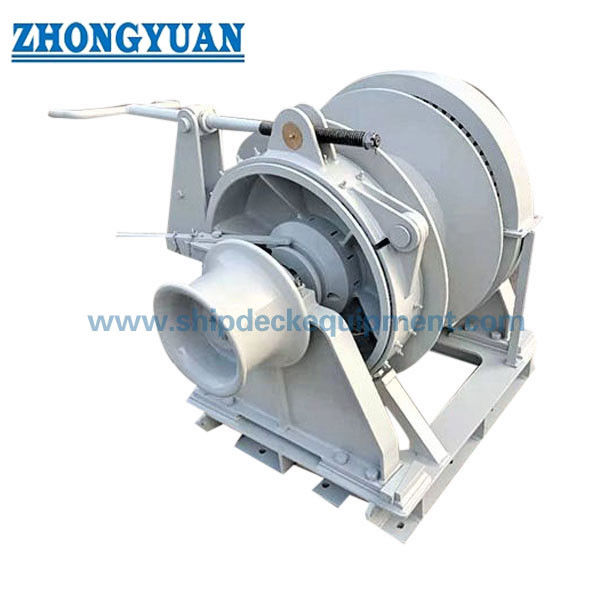

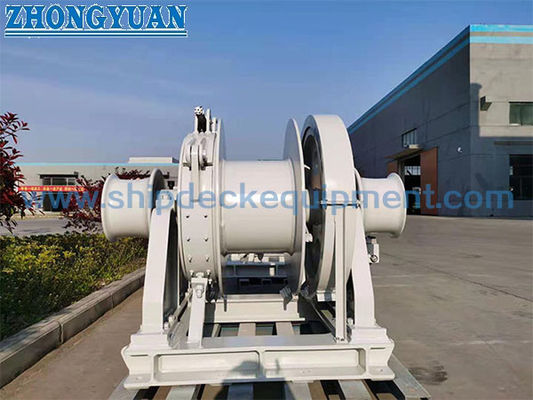

عکسهای محصول
اطلاعات سفارش
حداقل سفارش: 1 واحد
زمان تحویل: بر اساس پروژه
پرداخت: T/T، L/C
سوالات متداول
سوال 1: آیا به انبار زنجیر نیاز دارد؟
پاسخ: خیر، طناب و زنجیر کوتاه روی درام نگهداری میشوند.
سوال 2: آیا برای کشتیهای کوچک مناسب است؟
پاسخ: بله، برای کشتیهای کوچک و متوسط ایدهآل است.
سوال 3: آیا قابل سفارشیسازی است؟
پاسخ: بله، سفارشیسازی کامل در دسترس است.
