نردبان خلبان کشتی آلومینیوم ISO 7364 درام تقسیم شده موتور پنوماتیک رانده شده
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| Standard:: | ISO 7364:2016 | نوع:: | طبل تقسیم پنوماتیک ؛ |
|---|---|---|---|
| Factory Testing:: | Running test without load, Drum load test, Static test under 1,5 holding load; | بار کاری:: | 10kn ، 16kn ، 20kn |
| Speed(m/min):: | 9-15m/Min | طناب سیمی: | 6*37-13.0-170-1 ؛ |
| Material:: | Mild Steel, | Control:: | Local Control |
| گواهینامه های طبقه بندی:: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA و غیره. | ||
| برجسته کردن: | iso 7364 وینچ نردبان خلبان,وینچ نردبان خلبان درام اسپلیت,وینچ نردبان خلبان با موتور پنوماتیک |
||
توضیحات محصول
لیفتر خلبان کشتی آلومینیوماستاندارد ISO 7364 موتورهای پنوماتیک با مداد تقسیم شده
توضیحات:
ISO 7364 لیفت نردبان خلبان شیک موتور پنوماتیک آلومینیومی که عمدتا برای پایین آوردن و بالا بردن نردبان های آلومینیومی استفاده می شود.از ساختاری فشرده و مجهز به موتور پنوماتیک ضد انفجار است.، آن را قابل اعتماد و آسان در کار است، وینچ نیز مجهز به رانش دستی است که می تواند در صورت بدون فشار هوا کار می کند. این وینچ با آخرین استاندارد بین المللی ISO7363 رضایت دارد,لوله نردبان ما انعطاف پذیری بالا، ساختار جمع و جور، حجم کوچک، وزن کم، نگهداری آسان، رانندگی پایدار، سر و صدا کم،با ظرفیت بزرگ طبل طناب برای شما طیف گسترده ای از انتخاب برای ارتفاع بلند کردن و یا کشیدن طول، سرعت بلند کردن یا کشیدن قابل تنظیم برای محیط های مختلف استفاده می کنیم. ما می توانیم وینچ های مجهز به هیدرولیک، پنوماتیک، الکتریکی یا دستی را تولید کنیم.
مشخصات فنی اصلی:
- استاندارد: ISO 7364:2016
- بار کاری: 10، 16، 20KN
- نوع: طبل شکسته پنوماتیک
- سرعت ((m/min):9-15m/Min
- مشخصات سیم: 6*37-13.0-170-1
- ماده: فولاد نرم
- آزمایش کارخانه: آزمایش بدون بار، آزمایش بار در طبل، آزمایش استاتیک در زیر 1.5 بار نگهداری؛
- کنترل: کنترل محلی
- گواهینامه های طبقه بندی: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره.
پارامترهای فنی اصلی:
| اسمی اندازه |
درام بارگذاری ((a) |
مالداری بار (الف) |
روش آزمایش بار وینچ |
سیم فولادی قطر طناب د) |
||
|
حداقل طناب قدرت ((a) KN |
سیم فولادی قطر طناب (ب، ج) |
مجرد طبل |
طناب شکسته یا طبل دوگانه |
|||
| 5 | 5 | 15 | 75 | 12 | 11 | - |
| 6 | 6,3 | 18 | 90 | 13 | 11 | - |
| 8 | 8 | 25 | 125 | 16 | 13 | - |
| 10 | 10 | 30 | 150 | 18 | 13 | 13 |
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 |
| 16 | 16 | 48 | 240 | 22 | 14 ((15) | 14 ((15) |
| 20 | 20 | 60 | 300 | 24 | 16 ((15) | 16 ((15) |
| 25 | 25 | 75 | 375 | 26 | - | 16 |
| 30 | 30 | 90 | 450 | 28 | - | 16 |
| NOTE Choose the actual steel wire rope diameter of winches according to the following case that the breaking load of steel wire rope shall be not less than five times the actual holding load of accommodation ladder winches. a برای وینچ هایی که با دو طناب کار می کنند، مقادیر ذکر شده مجموع نیروهای روی هر طناب است. در ستون 4، بر اساس یک عامل ایمنی بار نگهدارنده پنج، تمام مقادیر در آزمایش بار وینچ انتخاب می شوند. C قطر طناب داده شده در ستون 4 فقط برای آزمایش بار ایستاتیک وینچ ها با یک طناب استفاده می شود. d قطر طناب در براکت s به این معنی است که این مقادیر در مشخصات استاندارد ملی گنجانده شده اند. |
||||||
| نام | واحد | مشخصات | |
| موتور هوا | نوع | / | SMF-5.5P-900S |
| قدرت | kw | 4 | |
| انقلاب درجه بندی | rpm | 900 | |
| فشار کاری | Mpa | 0.59 | |
| مصرف هوا | m3/دقيقه | 6 | |
| فاکتور وظیفه | دقیقه | 30 | |
| کل کارایی | / | 0.858 | |
| نسبت انتقال دستی | / | 30.73 | |
| نسبت انتقال هوا | / | 75.43 | |
| اندازه طناب | / | 6*37-13-170-1 | |
| ظرفیت سیم | m | 50 | |
| لایه های سیم پیچ در طبل | / | 3 | |
| سرعت بلند کردن | m/min | 10 | |
| بار پشتیبانی | KN | 48 | |
| بار درام | KN | 16 | |

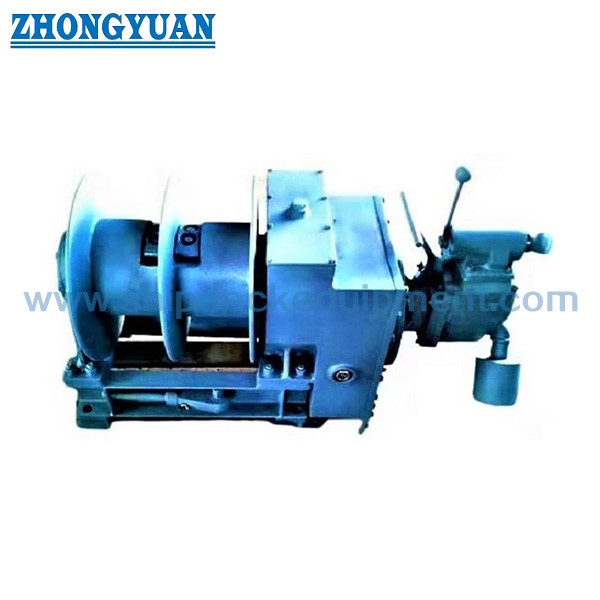

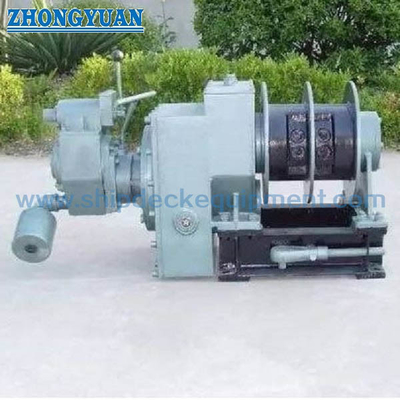

نقشه ای از ISO 7364 درام تقسیم شده موتورهای پنوماتیک موتورهای آلومینیومی نردبان خلبان وینچ تجهیزات عرشه کشتی
