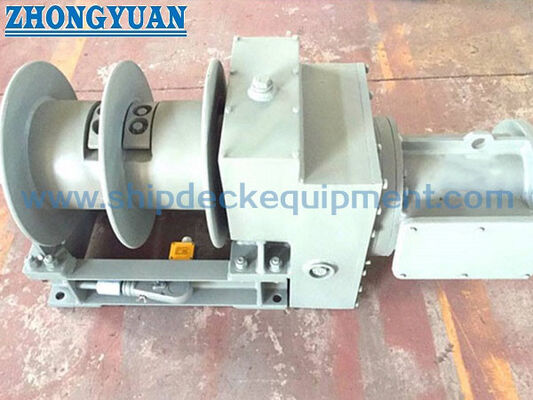

وینچ بالابر برقی نردبان اقامتی ۱۰-۲۰ کیلونیوتن | تجهیزات جابجایی نردبان عرشه کشتی ISO 7364
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد:: | ISO 7364:2016 | نوع:: | برقی تک/دو درام، پشتیبان گیری دستی |
|---|---|---|---|
| تست کارخانه:: | آزمایش در حال حرکت بدون بار، آزمایش بار درام، آزمایش استاتیک در زیر 1.5 بار نگه داری | بار کاری:: | 10KN، 16KN، 20KN |
| سرعت (M/min):: | 8-12 متر در دقیقه | طناب سیم: | دیا 13 (میلی متر)؛ |
| مواد:: | فولاد نرم | کنترل:: | کنترل محلی |
| گواهینامه های طبقه بندی:: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان | ||
| برجسته کردن: | وینچ نردبان خلبان iso7364 ,وینچ نردبان خلبان با موتور الکتریکی,وینچ نردبان خلبان 20kn |
||
توضیحات محصول
10 ′′ 20 kN برقی لیستیری برای اقامت
خلاصه ی محصول
وینچ نردبان 10 ′′ 20 kN الکتریکی یک قطعه از ماشین آلات عرشه کشتی است که برای پایین آوردن، بالا بردن و ایمن کردن نردبان اقامت در طول ترتیبات سوار شدن استفاده می شود.با یک محرک الکتریکی تنظیم شده است، انتقال گیربکس، طبل، سیستم سیم، دستگاه ترمز / نگه داشتن، درایو پشتیبان دستی و تجهیزات کنترل محلی. انتخاب وینچ باید همراه با نوع نردبان، بار طبل،بار حمایتی، ظرفیت طناب سیم، موقعیت نصب، منبع برق، تنظیمات کنترل، و نقشه تنظیمات سوار شدن کشتی.
در نام محصول ارائه شده از "پلیتر لیپر وینچ" استفاده شده است، اما بررسی استاندارد نشان می دهد که ISO 7364:2016 برای وینچ های نردبان مسکن عنوان شده است.در حالی که رول های لیوان پیست به طور جداگانه توسط ISO 24136 پوشش داده می شوند.:2021. بنابراین این صفحه محصول را به عنوان یک لیوان نردبان اقامت برقی ISO 7364 قرار می دهد. اگر پروژه واقعی برای یک ریل لیوان نردبان خلبان است، ISO 24136، SOLAS V / 23،الزامات انتقال خلبان های سازمان بین المللی دریایی، و توافقنامه انتقال خلبان مورد تایید کشتی باید قبل از قیمت نهایی تایید شود.
مشخصات سریع
- نوع محصول: وینچ نردبان برقی → ماشین آلات روی عرشه برای پایین آوردن، بلند کردن، نگه داشتن و نگه داشتن نردبان با کنترل
- پایه استاندارد: ISO 7364:2016 → محدوده رسمی ISO، وینچ های نردبان محل اقامت است؛ رول های وینچ نردبان خلبان باید تحت ISO 24136 بررسی شوند:2021.
- بار نامی درام: 10 / 16 / 20 kN → انتخاب باید بر اساس وزن نردبان، ریز طناب، بار درام و ترتیب کشتی تایید شده باشد.
- بار حمایتی: 30 / 48 / 60 kN → به عنوان داده های انتخاب ارائه شده استفاده می شود و نباید به عنوان SWL بلند برای پرسنل بازنویسی شود.
- سرعت بلند کردن: 8.09 20.7 m/min بر اساس داده های مدل ارائه شده → سرعت نهایی باید با عملیات سوار شدن و نیاز به کنترل امن مطابقت داشته باشد.
- طناب سیم: 6×37-13.0-170-1 همانطور که ارائه شده است → استاندارد دقیق طناب، درجه کشش، گالوانیزه کردن و دامنه گواهینامه باید تأیید شود.
- ظرفیت سیم: 37 / 50 / 95 m → مهم برای سفر نردبان، کنترل لایه طبل، و ارتفاع در کنار کشتی موجود است.
- درایو و پشتیبان: درایو موتور الکتریکی با عملکرد دستی → درایو دستی برای احیای اضطراری یا شکست برق با توجه به ترتیب پروژه استفاده می شود.
- آزمایش کارخانه: آزمایش بدون بار، آزمایش بار درام و آزمایش نگه داشتن استاتیک می تواند با توجه به دامنه سفارش و الزامات بازرسی ترتیب داده شود.
- درمان سطح: Sa 2.5 شلیک + پوشش اپوکسی به عنوان مرجع → سیستم پوشش نهایی بر اساس مشخصات ظرف یا الزامات مشتری است.
پارامترهای فنی اصلی
| مدل | بار درام (kN) |
حمل کننده (kN) |
سرعت بلند کردن (m/min) |
طناب سیم | ظرفیت سیم (m) |
لایه های پیچ و تاب | درایو / پشتیبان گیری |
| 10 kN | 10 | 30 | 8.09 / 10 | 6×37-13.0-170-1 | 37 | 3 | برق / دستي |
| 16 kN | 16 | 48 | 9.85/11.64 | 6×37-13.0-170-1 | 50 | 3 | برق / دستي |
| 20 kN | 20 | 60 | 15.3 / 207 | 6×37-13.0-170-1 | 95 | 4 | برق / دستي |
راهنمای انتخاب و تحقیق
مرحله ي اول:تأیید کنید که آیا پروژه نیاز به یک وینچ نردبان ISO 7364 یا یک رول وینچ نردبان خلبان دارد. این نکته باید ابتدا روشن شود زیرا ISO 7364 و ISO 24136 تجهیزات مختلف را پوشش می دهند..
مرحله دوم:مدل اسمی را تأیید کنید: 10 kN، 16 kN یا 20 kN با توجه به وزن نردبان اقامت، کشش طناب، ارتفاع سفر، موقعیت ذخیره، و ترتیب پذیرفته شده سوار شدن.
مرحله سوم:تنظیم یک طبل یا دو طبل، ظرفیت طناب سیم، نیاز به لایه پیچ و تاب، جهت گیری طبل و ترتیب سمت چپ / سمت راست در صورت لزوم تایید شود.
مرحله چهارم:تایید درایو و کنترل: مشخصات موتور الکتریکی، منبع برق، ایستگاه کنترل محلی، توقف اضطراری، دسترسی پشتیبان دستی و هرگونه نیاز به کنترل از راه دور.
مرحله پنجم:اطمینان از ایمنی و محدوده بازرسی: دستگاه ترمز / نگه داشتن ، آزمایش نگه داشتن ثابت ، آزمایش بدون بار ، آزمایش بار درام ، گواهینامه مواد ، گواه کلاس و معیارهای پذیرش.
مرحله 6نقشه نردبان، نقشه پایه وینچ، ترتیب عرشه، فضای نصب موجود، مقدار، نیاز به گواهینامه، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
Electric motor | Gearbox transmission system | Single or double drum | Wire rope and rope termination | Brake / holding device | Manual backup drive | Local control station | Deck foundation and base frame | Protective cover or guard if specified
مزایای تجهیزات سوار شدن، رانندگی و ایمنی
- محرک الکتریکی چرخش کنترل شده درام را برای پایین آوردن و بازیابی نردبان محل اقامت فراهم می کند، در حالی که نسبت گیربکس برای مطابقت با بار درام و سرعت کار انتخاب می شود.
- درایو پشتیبان دستی اجازه می دهد تا عملیات بازیابی زمانی که قدرت الکتریکی در دسترس نیست، اما دسترسی آن، تصفیه کار و تنظیم دسته باید توسط نقشه ترتیب کشتی تایید شود.
- دستگاه ترمز یا نگهدارنده یک بخش ایمنی حیاتی است. ظرفیت نگهدارنده، بار تست استاتیک، روش آزاد کردن و محدوده بازرسی باید قبل از تولید تایید شود.
- ظرفیت طناب سیم و لایه های پیچ و تاب بر ایمنی سفر و انبار تاثیر می گذارد. لایه بندی بیش از حد طناب یا سرب نادرست طناب ممکن است باعث پیچ و تاب نامناسب، آسیب به طناب یا کاهش قابلیت اطمینان عملیاتی شود.
- برای لیفترهای نردبان ISO 7364، این تجهیزات برای دست زدن و نگه داشتن نردبان طراحی شده اند. آن را نباید به عنوان یک لیفت بلند کننده عمومی یا دستگاه بلند کردن پرسنل به بازار عرضه کنند.
- در صورت استفاده در یک سیستم انتقال خلبان، موقعیت رول وینچ نباید مانع دسترسی امن شود.و ترتیب واقعی باید مطابق با ترتیب انتقال خلبان تایید شده و الزامات مربوط به پرچم / کلاس باشد..
- آزمایش بدون بار، آزمایش بار درام، آزمایش نگه داشتن استاتیک و بازرسی کلاس می تواند با توجه به دامنه سفارش تنظیم شود، اما ارزش های آزمایش و معیارهای پذیرش باید قبل از نقل قول توافق شوند.
ویژگی های سفارشی
- استاندارد: ISO 7364:2016 → برای کشتی ها استفاده می شود.
- مدل اسمی: 10 / 16 / 20 kN → با توجه به بار درام، بار پشتیبانی، ترتیب نردبان و ظرفیت طناب سیم انتخاب کنید.
- نوع طبل: طبل تک یا دو طبل → نوع نردبان و ترتیب سوار شدن کشتی.
- سرعت بلند کردن: 8.09 20.7 m/min از داده های ارائه شده → سرعت عملیاتی مورد نیاز و روش کنترل را قبل از سفارش تایید کنید.
- طناب سیم: 6×37-13.0-170-1 → مشخصات طناب ارائه شده؛ درجه نهایی طناب، پایان، گواهینامه و عامل ایمنی باید تأیید شود.
- نوع درایو: درایو موتور الکتریکی → قدرت موتور، ولتاژ، فرکانس، کلاس عایق بندی و نیاز الکتریکی دریایی باید تایید شود.
- پشتیبان گیری دستی: با توجه به پیکربندی موجود → برای عملیات بازیابی استفاده می شود زمانی که درایو الکتریکی در دسترس نیست.
- کنترل: کنترل محلی همانطور که ارائه شده است → کنترل از راه دور، سوئیچ محدودیت، توقف اضطراری، یا نیاز به قفل باید در صورت لزوم ذکر شود.
- درمان سطح: Sa 2.5 شلیک + پوشش اپوکسی → پوشش نهایی، رنگ و حفاظت از خوردگی مطابق با مشخصات ظرف است.
- الزامات گواهینامه: با توجه به دامنه سفارش در دسترس است → گواهینامه کلاس، گواهینامه سازنده، گواهینامه مواد و گزارش شاهد باید قبل از تولید تایید شود.
چگونه کار می کند
Operator activates local control → Electric motor drives the gearbox and drum → Wire rope pays out or winds in to lower or recover the accommodation ladder → Brake / holding device secures the drum when stopped or in stowage condition → Manual backup can be used for emergency recovery according to the approved operating procedure
درخواست ها
راه اندازی نردبان اقامت. تنظیمات سوار شدن بر کشتی. کشتی های باربری. تانکرها. حمل کننده های عمده. کشتی های کانتینری. راه اندازی دسترسی مسافران. پروژه های ساخت و ساز جدید و بازسازی ماشین آلات روی عرشه.
گواهینامه ها و مزایا
گواهینامه ها را می توان بر اساس نیاز پروژه، محدوده بازرسی، ردیابی مواد، نیاز به آزمایش و روش تصویب جامعه طبقه بندی کرد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

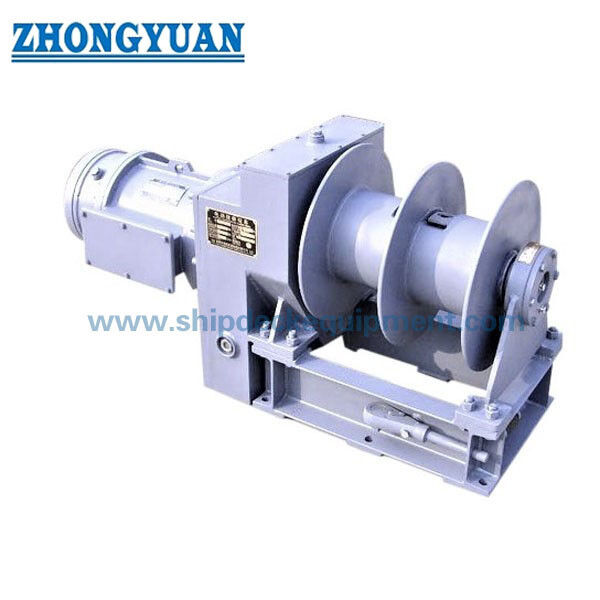

نقاشی و عکس
سوالات عمومی
س1: آیا ISO 7364 یک استاندارد لیفتر نردبان است؟
A1: شماره ISO 7364:2016 استاندارد ISO برای وینچ های نردبان اقامت است. اگر پروژه برای یک رول وینچ نردبان خلبان باشد، ISO 24136:2021 و الزامات مربوط به برنامه انتقال خلبان باید قبل از تایید فنی نهایی بررسی شود..
س2: آیا می توان از این وینچ برای بلند کردن انسان استفاده کرد؟
A2: نباید آن را به عنوان یک وینچ بلند کننده انسان توصیف کرد. وینچ برای حمل و نگهداری نردبان اقامت است. ایمنی انتقال پرسنل به ترتیب کامل نردبان تایید شده بستگی دارد،پلتفرم دسترسی، نقاط امن، روش عملیاتی و تصویب کلاس / پرچم.
س3: قبل از نقل قول چه اطلاعاتی لازم است؟
A3: پایه استاندارد، مدل نامی، نقشه نردبان، نوع طبل، ظرفیت سیم، منبع برق، روش کنترل، پایه نصب، ترتیب پشتیبان دستی، نیاز به آزمایش را تأیید کنید.دامنه گواهینامه، مقدار، مقصد تحویل و زمان تحویل مورد نیاز.
