1020kN خلبان دریایی نردبان وینچ ایزو 7364 الکتریکی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد:: | ISO 7364:2016 | نوع:: | برقی تک/دو درام، پشتیبان گیری دستی |
|---|---|---|---|
| تست کارخانه:: | آزمایش در حال حرکت بدون بار، آزمایش بار درام، آزمایش استاتیک در زیر 1.5 بار نگه داری | بار کاری:: | 10KN، 16KN، 20KN |
| سرعت (M/min):: | 8-12 متر در دقیقه | طناب سیم: | دیا 13 (میلی متر)؛ |
| مواد:: | فولاد نرم | کنترل:: | کنترل محلی |
| گواهینامه های طبقه بندی:: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان | ||
| برجسته کردن: | وینچ نردبان خلبان iso7364 ,وینچ نردبان خلبان با موتور الکتریکی,وینچ نردبان خلبان 20kn |
||
توضیحات محصول
وینچ بالابر پل دریایی 10-20 کیلونیوتن با موتور الکتریکی ISO 7364 | تجهیزات جابجایی پل پل دریایی
مرور کلی محصول
وینچ بالابر پل دریایی با موتور الکتریکی ISO 7364 برای عملیات جابجایی و نگهداری پل پل در عرشه کشتی طراحی شده است.
این محصول مطابق با ISO 7364:2016 است و عملکرد ایمن و قابل اعتماد را در محیط های دریایی تضمین می کند.
این وینچ دارای درایو الکتریکی با پشتیبان دستی، ساختار فشرده و عملکرد پایدار برای استقرار و بازیابی ایمن پل است.
مشخصات سریع
استاندارد: ISO 7364:2016
بار کاری: 10 کیلونیوتن | 16 کیلونیوتن | 20 کیلونیوتن
نوع درام: تک درام | دو درام
سرعت بالابری: 8-20 متر در دقیقه
سیم بکسل: 6×37-13.0-170-1
ظرفیت سیم بکسل: تا 95 متر
نوع درایو: الکتریکی (پشتیبان دستی)
کنترل: کنترل محلی
جنس: فولاد کربن
عملیات سطح: Sa2.5 + پوشش اپوکسی
دمای کار: -40 درجه سانتیگراد تا +50 درجه سانتیگراد
پارامترهای فنی اصلی
| مدل | 10KN | 16KN | 20KN |
| بار درام (کیلونیوتن) | 10 | 16 | 20 |
| بار پشتیبان (کیلونیوتن) | 30 | 48 | 60 |
| سرعت بالابری (متر در دقیقه) | 8.09/10 | 9.85/11.64 | 15.3/20.7 |
| لایه سیم بکسل روی درام | 3 | 3 | 4 |
| ظرفیت سیم بکسل (متر) | 37 | 50 | 95 |
| اندازه سیم بکسل | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| نسبت انتقال الکتریکی | 75.43 | 69.48 | 51.19 |
| نسبت انتقال دستی | 30.73 | 30.73 | 31.5 |
| راندمان کل | 0.83 | 0.858 | 0.85 |
راهنمای انتخاب وینچ
مرحله 1 - بار کاری: 10 کیلونیوتن | 16 کیلونیوتن | 20 کیلونیوتن
مرحله 2 - نوع درام: تک درام | دو درام
مرحله 3 - سرعت بالابری: 8-12 متر در دقیقه | 12-20 متر در دقیقه
مرحله 4 - سیم بکسل: سیم بکسل فولادی 6×37
مرحله 5 - نوع درایو: الکتریکی با پشتیبان دستی
مرحله 6 - کنترل: کنترل محلی
ساختار و اجزا
ساختار و اجزا: موتور الکتریکی | سیستم انتقال گیربکس | درام تک/دوگانه | سیستم سیم بکسل | سیستم ترمز | سیستم درایو دستی | پنل کنترل | قاب پایه
ویژگی های سفارشی
بار کاری: 10 / 16 / 20 کیلونیوتن
نوع درام: تک / دوگانه
سرعت: 8-20 متر در دقیقه
نوع درایو: الکتریکی
کنترل: محلی
سیم بکسل: 6×37
نصب: نصب روی عرشه
راهنمای پیکربندی سفارشی و استعلام
بار کاری | نوع درام | سرعت بالابری | مشخصات سیم بکسل | ظرفیت سیم بکسل | الزامات نصب
داده های فوق را برای انتخاب مدل و قیمت ارسال کنید
نحوه کار
موتور الکتریکی از طریق گیربکس درام را به حرکت در می آورد و سیم بکسل را برای جابجایی پل پل می پیچد یا باز می کند.
درایو دستی، عملیات را در هنگام قطع برق تضمین می کند.
کاربردها
کاربردها: جابجایی پل پل | عملیات عرشه کشتی | کشتی های باری | شناورهای فراساحلی | عملیات بندر و لنگرگاه
گواهینامه ها و مزایا
گواهینامه ها: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
مزایا: مطابق با ISO 7364 | درایو الکتریکی پایدار | طراحی فشرده | پشتیبان دستی | نگهداری آسان
نقشه ها و عکس ها
نقشه چیدمان کلی
نقشه ساختار
طرح نصب

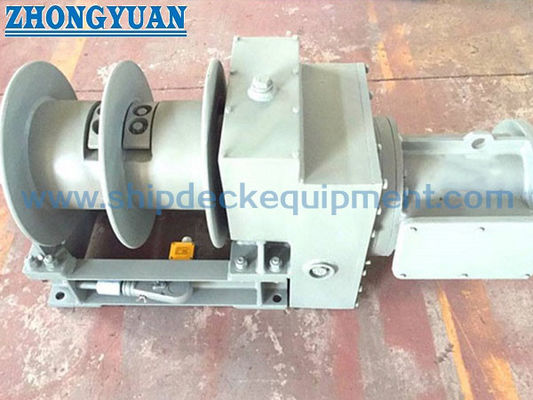

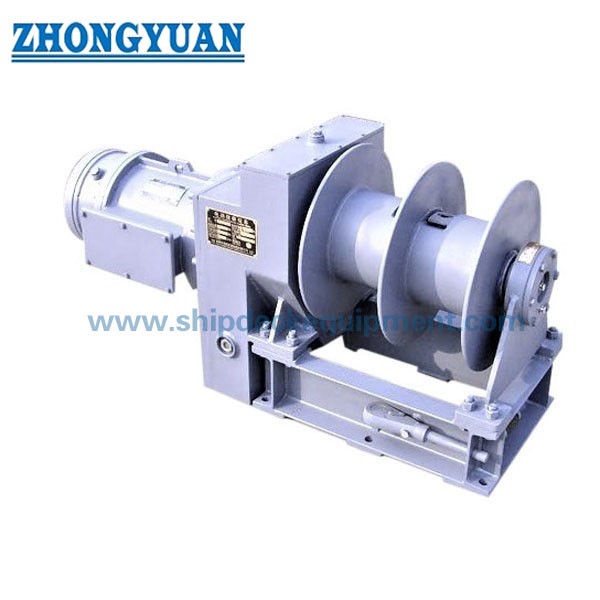

عکس های محصول
اطلاعات سفارش
حداقل تعداد سفارش: 1 واحد
زمان تحویل: بر اساس پروژه
پرداخت: T/T، L/C
سوالات متداول
سوال 1: آیا مطابق با ISO است؟ پاسخ: بله، ISO 7364:2016.
سوال 2: عملیات پشتیبان؟ پاسخ: درایو دستی موجود است.
سوال 3: گزینه های درام؟ پاسخ: درام تک و دوگانه.
