30 ¢ 100T مارین سریع آزاد کردن قلاب کشنده.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| بار کاری ایمن: | 30 تا 100 تن | مواد: | فولاد ملایم، فولاد C-Mn |
|---|---|---|---|
| استفاده: | لنگر انداختن و کشیدن | کاربرد: | بندرگاه، اسکله خشک، اسکله شناور، کشتی مهندسی، قایق یدک کش |
| تست کنید: | تست نمونه اولیه، تست بار شکست، تست بار کاری ایمن، تست عملیات | سیستم عامل: | انتشار دستی |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، RINA، IRS، RS، و غیره |
| برجسته کردن: | قلاب یدک کش سریع دریایی,قلاب یدک کش سریع 100 تن,قلاب تجهیزات بکسل قایق 100 تن |
||
توضیحات محصول
قلاب بکسل دریایی با رهاسازی سریع 30-100 تن | رهاسازی دستی برای یدککشها و شناورهای کاری
مرور کلی محصول

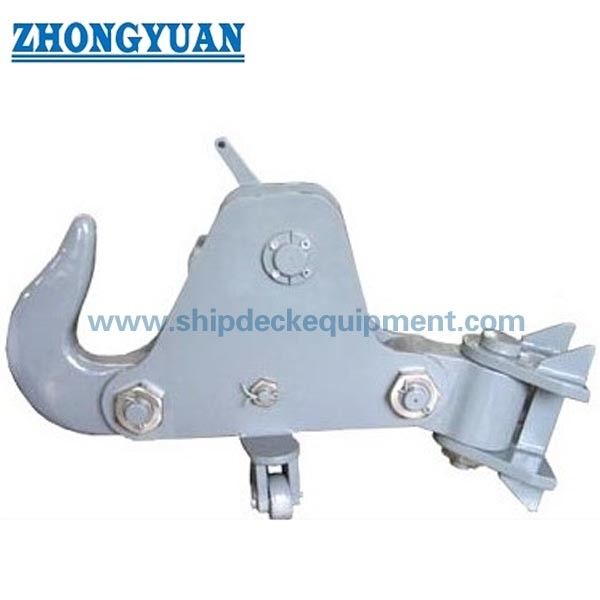

قلاب بکسل دریایی با رهاسازی سریع، دستگاه اتصال طناب بکسل نصب شده بر روی شناور است که برای یدککشها، شناورهای کاری، شناورهای مهندسی، اسکلههای شناور و سایر واحدهای دریایی که به نقطه رهاسازی کنترل شده طناب بکسل نیاز دارند، استفاده میشود. قلاب، چشم طناب بکسل را در حین بکسل نگه میدارد و از طریق مکانیزم رهاسازی دستی مشخص شده برای این صفحه محصول، به صورت محلی رها میشود.
مجموعه قلاب، نیروی بکسل را از طریق بدنه قلاب، اتصال مفصلی، مکانیزم قفل، پایه نصب و سازه شناور پشتیبان منتقل میکند. بنابراین انتخاب نیازمند تأیید بار کاری ایمن (SWL)، چیدمان طناب بکسل، زاویه کشش مورد انتظار، طراحی فونداسیون، روش رهاسازی، دامنه بازرسی و الزامات کلاسی است. این محصول یک قلاب بکسل است، نه قلاب بالابر، نه وینچ بکسل و نه قلاب لنگر چندگانه با رهاسازی سریع نصب شده بر روی اسکله.
مشخصات سریع
- بار کاری ایمن: 30 / 40 / 50 / 60 / 80 / 100 تن → شش نقطه ظرفیت استاندارد برای تطابق با چیدمان بکسل شناور.
- حالت رهاسازی: رهاسازی دستی محلی → دادههای فعلی ارائه شده، رهاسازی از راه دور پنوماتیک یا هیدرولیک را برای این مدل تأیید نمیکند.
- جنس: فولاد نرم یا فولاد C-Mn → درجه دقیق صفحات، قطعات فورج شده، پین و قلاب نیازمند تأیید پروژه است.
- طول کلی L: 1050 تا 2100 میلیمتر → فضای نصب و محدوده فونداسیون عرشه با SWL انتخابی افزایش مییابد.
- ساختار فولادی: بدنه قلاب، اتصال مفصلی، مکانیزم قفل و رهاسازی و پایه نصب → پیکربندی نهایی قطعات مطابق با نقشه تأیید شده است.
- عملیات سطحی: سندبلاست تا Sa 2.5 + یک لایه پرایمر اپوکسی کارخانهای → سیستم پوشش نهایی دریایی و ضخامت فیلم خشک مطابق با مشخصات شناور است.
- دامنه تست: نمونه اولیه، بار شکست، SWL و تست عملکرد → عوامل تست، نظارت و معیارهای پذیرش تابع رویه تأیید شده و الزامات کلاسی هستند.
- تمرکز کاربرد: بکسل شناورهای یدککش و کاری → انتخاب SWL باید با نیروی کشش بولارد، دادههای طناب بکسل، زوایای عملیاتی و شرایط سرویس دینامیکی بررسی شود.
پارامترهای فنی اصلی
| SWL(تن) | A(میلیمتر) | B(میلیمتر) | L(میلیمتر) | R1(میلیمتر) | R2 |
| 30 | 210 | 340 | 1050 | 65 | 430 |
| 40 | 220 | 345 | 1100 | 65 | 450 |
| 50 | 276 | 448 | 1332 | 80 | 577 |
| 60 | 295 | 475 | 1415 | 85 | 613 |
| 80 | 350 | 560 | 1680 | 100 | 721 |
| 100 | 450 | 630 | 2100 | 125 | 921 |
راهنمای انتخاب و استعلام
مرحله 1: SWL مورد نیاز را بر اساس طرح بکسل شناور، نیروی کشش بولارد یدککش، MBL طناب بکسل، بار دینامیکی مورد انتظار و محاسبات معمار دریایی یا کلاسی تأیید کنید. قلاب را صرفاً بر اساس وزن مرده شناور انتخاب نکنید.
مرحله 2: اندازه چشم طناب بکسل یا شگل، نیاز به گلوی قلاب، جهت کشش بکسل، زوایای افقی و عمودی مورد انتظار و احتمال بار جانبی را تأیید کنید.
مرحله 3: موقعیت نصب، فضای موجود عرشه، چیدمان فونداسیون، تقویت سازه، روش اتصال و انتقال بار به سازه شناور را تأیید کنید.
مرحله 4: چیدمان رهاسازی را تأیید کنید. این صفحه شامل رهاسازی دستی محلی است؛ رهاسازی از راه دور پنوماتیک یا هیدرولیک نیازمند پیکربندی تأیید شده جداگانه و دامنه سیستم کنترل است.
مرحله 5: درجه مواد، سیستم حفاظت در برابر خوردگی، دسترسی به روانکاری و نگهداری، الزامات NDT، رویه تست، نظارت و دامنه گواهینامه را قبل از ارائه قیمت تأیید کنید.
مرحله 6: SWL انتخابی، تعداد، نوع شناور، نقشه نصب، اطلاعات طناب بکسل، انجمن ردهبندی، مقصد و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
بدنه قلاب بکسل | اتصال مفصلی قلاب | مکانیزم قفل و رهاسازی | اهرم رهاسازی دستی محلی / رابط سیم | پایه نصب | رابط فونداسیون شناور | پوشش محافظ
مزایای بکسل، رهاسازی و نصب
- عملکرد رهاسازی سریع، روشی کنترل شده برای جدا کردن طناب بکسل را در صورت نیاز رویه عملیاتی تأیید شده به رهاسازی بکسل، فراهم میکند.
- دادههای محصول فعلی، رهاسازی دستی را مشخص میکند که چیدمان فعالسازی پایه را مکانیکی مستقیم نگه میدارد و این صفحه را از مدلهای رهاسازی از راه دور پنوماتیک یا هیدرولیک جدا میکند.
- قلاب، مفصل، قطعات قفل و پایه نصب، یک مسیر بار را تشکیل میدهند. فونداسیون عرشه پشتیبان و سازه اطراف باید برای بارهای بکسل اعلام شده و جهت بارها تأیید شوند.
- هندسه قلاب باید با چشم طناب بکسل، چشم نرم یا شگل اتصال مطابقت داشته باشد تا اتصال بدون تداخل موضعی مضر، نصب، نگهداری و رها شود.
- زوایای مجاز بکسل و محدودیتهای بار جانبی باید توسط طراحی تأیید شده تعریف شوند. SWL اعلام شده نباید به عنوان مجاز بودن بارگذاری چند جهته نامحدود تفسیر شود.
- تست عملکرد رهاسازی باید درگیری، قفل شدن، فعالسازی دستی، بازنشانی و رفتار رهاسازی را مطابق با برنامه بازرسی و تست تأیید شده تأیید کند.
ویژگیهای سفارشی
- دسته بندی محصول: قلاب بکسل دریایی با رهاسازی سریع → تجهیزات اتصال و رهاسازی طناب بکسل نصب شده بر روی شناور.
- محدوده SWL: 30 تا 100 تن → فقط پس از بررسی سیستم بکسل از شش ظرفیت ذکر شده انتخاب کنید.
- حالت رهاسازی: رهاسازی دستی → چیدمان رهاسازی محلی برای صفحه فعلی؛ فعالسازی از راه دور گنجانده نشده است مگر اینکه به طور جداگانه مشخص شده باشد.
- جنس: فولاد نرم / فولاد C-Mn → درجه دقیق، عملیات حرارتی و قابلیت ردیابی مواد باید تأیید شوند.
- نصب: مجموعه نصب شده بر روی فونداسیون → جزئیات اتصال، تقویت و جهت بار مجاز مطابق با نقشه تأیید شده شناور است.
- تست: نمونه اولیه / بار شکست / SWL / تست عملکرد → عوامل بار و دامنه نظارت باید قبل از ساخت تأیید شوند.
- عملیات سطحی: سندبلاست Sa 2.5 + پرایمر اپوکسی کارخانهای → پوشش نهایی، رنگ و DFT مطابق با الزامات پروژه است.
- سفارشیسازی: ابعاد، چیدمان رهاسازی، پوشش و دامنه بازرسی → تابع بررسی فنی و نقشه تأیید شده است.
نحوه کار
چشم طناب بکسل روی قلاب قرار میگیرد → مکانیزم قفل، قلاب را در موقعیت بکسل نگه میدارد → بار بکسل از طریق قلاب و سازه نصب عبور میکند → اپراتور رهاسازی دستی تأیید شده را فعال میکند → قلاب باز شده و طناب بکسل را رها میکند → مکانیزم بازرسی و بازنشانی میشود.
کاربردها
یدککشهای بندری | یدککشهای ساحلی و رودخانهای | شناورهای کاری | شناورهای مهندسی | اسکلههای شناور | شناورهای خدمات حوض خشک | شناورهای پشتیبانی ساخت و ساز دریایی | پروژههای تعویض قلاب بکسل
گواهینامهها و مزایا
گواهینامهها و حضور ناظر میتوانند مطابق با الزامات پروژه، دامنه تست تأیید شده، قابلیت ردیابی مواد و رویه انجمن ردهبندی ترتیب داده شوند. در دسترس بودن تابع بررسی فنی و تأیید کلاسی است.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.
نقشه و عکسها
سوالات متداول
س1: چگونه باید SWL قلاب بکسل صحیح انتخاب شود؟
پ1: انتخاب باید با در نظر گرفتن طرح بکسل شناور، نیروی کشش بولارد یدککش، MBL طناب بکسل، بار دینامیکی، زاویه بکسل، هندسه اتصال و الزامات کلاسی یا معمار دریایی انجام شود. SWL قلاب نباید صرفاً بر اساس وزن مرده شناور انتخاب شود.
س2: آیا این قلاب میتواند در حالی که طناب بکسل تحت بار است، رها شود؟
پ2: توضیحات ارائه شده، رهاسازی در شرایط بار کم یا بار کاری ایمن را بیان میکند، اما بار مجاز رهاسازی باید برای مدل دقیق از طریق طراحی تأیید شده، دستورالعملهای عملیاتی و رویه تست شاهد دار تأیید شود. نباید به عنوان ادعای رهاسازی نامحدود تحت بار تلقی شود.
س3: چه اطلاعات نصبی قبل از تولید مورد نیاز است؟
پ3: نقشه فونداسیون شناور، موقعیت نصب، جهت بار و زوایای مجاز، جزئیات طناب بکسل یا شگل، SWL انتخابی، چیدمان سیم رهاسازی، الزامات مواد و پوشش، انجمن ردهبندی و دامنه بازرسی مورد نیاز را ارائه دهید.
