راهنمای غلتکی دریایی برای طناب یدککش، طناب سیمی و هدایت زنجیر
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| قطر: | 20 تا 76 میلی متر | مواد: | فولاد ریخته گری، فولاد C-Mn، فولاد آلیاژی، فولاد ملایم |
|---|---|---|---|
| تایپ کنید: | عمودی، پایه شیبدار، افقی | درمان سطحی: | Sandblasting به S2.5 + 3 لایه رنگ اپوکسی ، گالوانیزه |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، RINA، IRS، RS، و غیره | ||
| برجسته کردن: | قرقره دریایی فولادی,قرقره دریایی CCS,قرقره کشتی 76 میلی متر |
||
توضیحات محصول
رولر راهنمای دریایی برای کشیدن طناب، سیم و هدایت زنجیره
خلاصه ی محصول
رول راهنمای دریایی یک قطعه هدایت خط چرخش است که برای هدایت طناب کش، طناب سیم فولادی، زنجیره یا دیگر خطوط مورد تایید پروژه از طریق یک مسیر کنترل شده در کشتی های مهندسی استفاده می شود.کشتی هابسته به نقشه نصب، رول ممکن است عمودی، افقی یا بر روی یک پایه شیب دار قرار گیرد.
جدول ابعاد ارائه شده شامل قطر رولر از 65 تا 203 میلی متر، عرض رولر از 76 تا 152 میلی متر، سوراخ گره از 25.4 تا 38.1 میلی متر،و حداکثر قطر توصیه شده سیم های سیم کشی از 8 تا 20 میلی متر در صورت ذکربرای کشیدن، دستکاری زنجیره یا هدایت خط بلند، مجموعه کامل رول، میله، بوته ها یا لوله ها، پشتیبانی ها، قطعات نگهدارنده، جوش ها یا بولت ها،و پایه محلی باید در برابر تنش خط واقعی بررسی شودجهت بار، اثرات پویا، چرخه کار و عامل ایمنی مورد نیاز قبل از استفاده.
مشخصات سریع
- نوع محصول: رولر راهنمای دریایی → قطعه تماس چرخان برای طناب کشیدن کنترل شده، طناب سیم فولادی یا مسیر زنجیره ای.
- خدمات اصلی: هدایت خط کشیدن / خط وینچ / زنجیره → هدایت خط بین ماشین آلات کشتی ، نقاط مسیر عرشه و جهت کار.
- خدمات اختیاری در خط بلند: مشمول بار طراحی تایید شده و تصویب پروژه → رول یک دستگاه بلند یا لوازم جانبی بلند مستقل نیست.
- تنظیمات نصب: جهت گیری عمودی / شیب دار / افقی باید با جهت های خط ورودی و خروجی واقعی مطابقت داشته باشد.
- دامنه رولر ارائه شده: قطر 65 ‰ 203 mm و عرض 76 ‰ 152 mm → ابعاد مرجع برای انتخاب اولیه رولر و محل نصب.
- محدوده ی توصیه شده برای سیم و طناب در جدول ارائه شده: 820 میلی متر در جایی که ذکر شده است → محدوده ی 2076 میلی متر اعلام شده باید قبل از انتشار تایید شود.
- ترتیب سوراخ و سایش: 25.4 ≈ 38.1 میلی متر سوراخ با بوته های برنزی در اکثر اندازه های ذکر شده → آلیاژ بوته، روانکاری، تناسب گره و روش جایگزینی باید تأیید شود.
- مبنای بار و گواهینامه: هیچ SWL، بار کشیدن یا ظرفیت بلند کردن ارائه نشده است → محدوده بار و گواهینامه مجاز باید از طراحی کامل پروژه تعیین شود.
تکنولوژیک اصلی
| قطر | عرض | بور (با بش های برنزی نصب شده) |
ماکس، توصیه می شود قطر طناب |
| 2.5/8′′ 65mm | 3.1/2′′ 90mm | 1.1/16′′ 27.0 mm (بدون بش) | |
| ۴ اینچ ۱۰۲ میلی متر | 3′′ 76mm | 1′′ 25.4 میلی متر | 8 میلی متر |
| ۴ اینچ ۱۰۲ میلی متر | ۴ اینچ ۱۰۲ میلی متر | 1′′ 25.4 میلی متر | 10 میلی متر |
| 5′′ 127mm | ۴ اینچ ۱۰۲ میلی متر | 1.1/4′′ 32.0 میلی متر | 12 میلی متر |
| 6′′ 152mm | 5′′ 127mm | 1.1/4′′ 32.0 میلی متر | 14 میلی متر |
| 6′′ 152mm | 5′′ 127mm | 1.1/2′′ 38.1 میلی متر | 14 میلی متر |
| 7′′ 178mm | 5′′ 127mm | 1.1/4′′ 32.0 میلی متر | 16 میلی متر |
| 7′′ 178mm | 5′′ 127mm | 1.1/2′′ 38.1 میلی متر | 16 میلی متر |
| 7′′ 178mm | 6′′ 152mm | 1.1/2′′ 38.1 میلی متر | 16 میلی متر |
| 8′′ 203mm | 5′′ 127mm | 1.1/2′′ 38.1 میلی متر | 20 میلی متر |
راهنمای انتخاب و تحقیق
مرحله 1: خدمات واقعی را تأیید کنید: هدایت طناب کشیدن، هدایت طناب کشیدن، هدایت زنجیره، هدایت خط از وینچ به عرشه یا هدایت خط در یک سیستم بلند کردن یا حمل.
مرحله ۲: نوع خط و ساخت آن را تأیید کنید: طناب سیم فولادی، طناب فیبر یا زنجیره. سرویس زنجیره نیاز به اندازه پیوند، فاصله، جهت گیری تماس دارد.و معیارهای فرسایش که باید در برابر پروفایل رولر بررسی شوند.
مرحله 3: نصب عمودی، افقی یا شیب دار را تایید کنید، همراه با جهت خط ورودی و خروجی، زاویه حداکثر سرب، زاویه ناوگان، و فضای نصب موجود.
مرحله 4: انتخاب قطر رولر، عرض، سوراخ، بش یا ترتیب استوانه، و مشخصات تماس از نقشه پروژه.حداقل الزامات خم شدن را با سازنده طناب تأیید کنید..
مرحله ۵: حداکثر تنش خط کشیدن، کشش وینچ، بار زنجیره یا بار خط بلند، از جمله اجازه دینامیک یا ضربه، چرخه کار، جهت بار و عامل ایمنی مورد نیاز را فراهم کنید.
مرحله ۶: مواد رول، گره، پشتیبانی و بوته را تأیید کنید؛ سطح سخت یا سطح پوشیدن قابل تعویض؛ روش روانکاری؛ سیستم پوشش؛ و محیط خوردگی.
مرحله ۷: مقدار، گواهینامه و محدوده بازرسی، نوع کشتی یا تجهیزات، نقشه نصب یا عکس، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید.
ساختار
بدنه ی رولر. سطح تماس طناب یا زنجیره ای با پروفایل تایید شده. میله / محور. بش برنز یا پرتگاه مشخص شده. پشتیبانی جانبی یا ایستاده. عمودی، شیب دار.یا ترتیب نصب افقی. رابط جوش داده شده یا بولت شده. سیستم پوشش پروژه.
مزایای کشیدن، هدایت زنجیره و نصب
- رولر چرخاننده مسیر طناب کش، سیم یا زنجیره را با تماس کمتر کششی نسبت به لبه تیز ثابت تغییر می دهد و به کاهش سایش محلی کمک می کند وقتی رولر آزادانه می چرخد.
- ترتیبات عمودی، افقی و شیب دار اجازه می دهد تا محور رول با مسیر خط واقعی مطابقت داشته باشد به جای اینکه خط را از طریق تغییر جهت نامناسب مجبور کند.
- قطر و پروفایل تماس رول باید با ساختار خط و الزامات خم شدن مطابقت داشته باشد. یک رول مناسب برای سیم سیم به طور خودکار برای زنجیره مناسب نیست.و هدایت زنجیره ممکن است نیاز به یک مشخصات تماس اختصاصی و ارزیابی لباس.
- یک بش برنز قابل تعویض می تواند تعمیر و نگهداری لباس را ساده کند، اما برنز به تنهایی عملکرد خود روان کننده را اثبات نمی کند.و پایان گره باید تایید شود.
- سطوح تماس با طناب باید صاف و بدون برر، لبه های تیز، اسپرت جوش و نقایص پوشش باشند. سطوح تماس با زنجیره باید برای بارگذاری نقطه ای، تداخل پیوند، سایش محلی،و در صورت لزوم، مقررات پوشیدن قابل تعویض.
- برای خدمات کشیدن یا حمل، مسیر کامل بار از طریق رولر، میله، پشتیبانی، جوش یا بولت،و پایه محلی باید برای جهت خط واقعی و شرایط عملیاتی پویا تایید شود.
- دسترسی بازرسی باید اجازه دهد تا چرخش رول، بوش یا فضای خالی لوله، نگه داشتن میله، خوردگی، امنیت اتصال، و پوشیدن تماس طناب یا زنجیره در طول سرویس بررسی شود.
ویژگی های سفارشی
- نوع محصول: رولر راهنمای دریایی → یک قطعه چرخنده برای هدایت خط، نه یک وینچ محرک، ماشین کشیدن یا دستگاه بلند کننده مستقل.
- استفاده اصلی: هدایت طناب کش / طناب سیم فولادی / زنجیره → بر اساس مسیر خط واقعی ، مشخصات تماس و بار عملیاتی انتخاب شده است.
- پیکربندی: عمودی / شیب دار / افقی → بر اساس ترتیب عرشه و جهت خط ورودی یا خروجی انتخاب کنید.
- قطر رولر مرجع: 65203 mm → محدوده نشان داده شده در جدول ابعاد ارائه شده.
- قطر طناب سیم مرجع: 820 میلی متر در صورت ذکر → اندازه طناب اعلام شده بزرگتر نیاز به یک جدول طراحی تایید شده جداگانه دارد.
- سازگاری با زنجیره: مشروط به تایید → اندازه زنجیره، ارتفاع، جهت گیری پیوند، فشار تماس و اجازه پوشیدن باید با طراحی رول مطابقت داشته باشد.
- بوشینگ: بوش برنزی برای اکثر اندازه های ذکر شده → آلیاژ دقیق، روانکاری، فضای خالی گودال و روش جایگزینی برای تایید.
- مواد: فولاد ریخته شده / فولاد C-Mn / فولاد آلیاژ / فولاد نرم → درجه نهایی، درمان حرارتی و سختی سطح بستگی به نیاز بار و لباس دارد.
- کاربرد خط بلند: فقط برای پروژه خاص → بار مجاز، عامل پویا، عامل ایمنی، نیاز به آزمایش و دامنه تأیید باید قبل از استفاده تایید شود.
- الزامات گواهینامه: با توجه به دامنه سفارش در دسترس → ردیابی مواد، بازرسی سازنده، تأیید بار و شهادت کلاس باید قبل از نقل قول توافق شود.
چگونه کار می کند
طناب کش، طناب سیم، or chain approaches the guide roller → The line contacts the approved roller surface → Roller turns as the line moves → The line is redirected through the required route → Reaction load passes through the shaft and supports to the verified foundation
درخواست ها
Engineering vessels | Tug and towing systems | Towing winch line routing | Salvage and special-purpose vessels | Ferry deck machinery | Steel wire-rope handling systems | Chain guidance positions | Shipboard lifting or handling systems subject to approved load design | Dockside handling equipment
گواهینامه ها و مزایا
گواهینامه ها را می توان بر اساس الزامات پروژه، ردیابی مواد، دامنه بازرسی، تأیید بار و روش تصویب جامعه طبقه بندی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

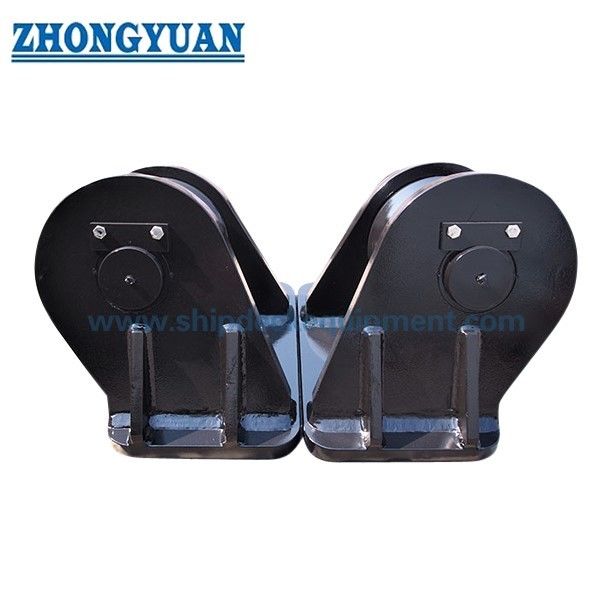

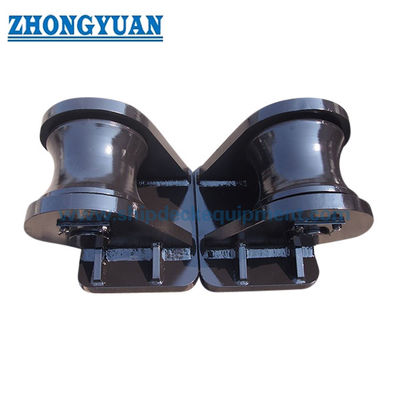

نقاشی و عکس
سوالات عمومی
سوال1: چگونه باید رولر راهنمای دریایی را انتخاب کنیم؟
A1: نوع خط، قطر یا اندازه زنجیره، ساخت، جهت ورودی و خروجی، زاویه سرب، حداکثر تنش، اجازه دینامیک، جهت گیری رول، پروفایل تماس را تأیید کنید.ساختار نصبجدول ارائه شده فقط برای انتخاب مقدماتی ابعاد مناسب است.
س2: آیا می توان از یک رولر برای سیم فولادی، سیم فیبر و زنجیره استفاده کرد؟
A2: به طور خودکار نیست. طناب سیم نیاز به یک رابطه خم قابل قبول و سطح تماس صاف دارد. طناب فیبر ممکن است شرایط مختلف سطح و شکاف را نیاز داشته باشد.در حالی که هدایت زنجیره نیاز به هندسه پیوند سازگار، جهت گیری تماس و مقاومت لباس.
س3: آیا این رول راهنمای دریایی می تواند در یک سیستم بلند کننده استفاده شود؟
A3: فقط می تواند به عنوان یک قطعه مهندسی جهت هدایت خط در یک سیستم بلند کردن یا حمل و نقل تأیید شده استفاده شود. رول، گره، بوته ها یا لوله ها، پشتیبانی ها، قطعات نگهدارنده، جوش ها یا بولت ها،بنیاد، بار طراحی، فاکتور پویایی، فاکتور ایمنی، نیاز به آزمایش و دامنه تأیید همه باید تایید شود.
