وینچ لنگر هیدرولیک صرفهجویی کننده در فضا 12.5-30 میلیمتری | تجهیزات جمعوجور جابجایی لنگر دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT، L/C |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| قطر زنجیر لنگر: | φ40mm | بار لنگر: | 68 KN |
|---|---|---|---|
| بار بند: | 68 KN | ظرفیت طناب: | 150 متر |
| سرعت تترینگ: | 6-18 متر در دقیقه | قدرت موتور: | 30 کیلو وات |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، RINA، IRS، RS، و غیره | ||
| برجسته کردن: | شیشه لنگر هیدرولیک 30 کیلو وات,شیشه لنگر هیدرولیک 150 متر,شیشه لنگر برقی 30 کیلو وات |
||
توضیحات محصول
12.530mm فضای صرفه جویی هیدرولیک لنگر بادی
خلاصه ی محصول
لوله نورد لنگر هیدرولیکی که فضا را صرفه جویی می کند به طور خاص برای حمل زنجیره لنگر در کشتی هایی با فضای محدود عرشه طراحی شده است.
این سیستم یک جعبه گیربکس یکپارچه و طراحی موتور هیدرولیک را اتخاذ می کند، که اثر نصب را به حداقل می رساند در حالی که عملکرد قابل اعتماد حرکت لنگر را حفظ می کند.
این مناسب برای کشتی های کوچک، قایق های کاری و قایق هایی با طرح های باریک عرشه جلو است.
این لوله به طور عمده برای حمل و نقل زنجیره لنگر طراحی شده است، با حمل و نقل طناب کمکی اختیاری از طریق انتهای منحنی.
مشخصات سریع
• اندازه زنجیر لنگر: 12.5 ≈ 30 میلی متر
• کشش زنجیر لنگر: 5.9 ≈ 38.3 kN
• بار گیرنده ترمز: 30 ≈ 231 kN
• سرعت زنجیره: 915 m/min
• کشش سر کج: 5 ≈ 30 کلوآن
• ظرفیت طول زنجیره: تا 82.5 m
• قدرت موتور: 415 کیلو وات
• نوع محرک: هیدرولیک (HPU الکتریکی)
• پیکربندی: تک / دو نفره گیگسی + پایان منحنی
• کنترل: کنترل جویستک محلی
• درجه زنجیره: U2 / U3
پارامترهای فنی اصلی
| زنجیره (ملی متر) | کشش زنجیره ای (kN) | بار ترمز (kN) | سرعت (m/min) | کشش انحرافی (kN) | قدرت موتور (کیلو وات) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 4 |
| 14/16/17.5 | 8.3/10.9/13 | 51/67/80 | ≥9 | 8 | 5.5 |
| 19/20.5/22 | 15.3/17.9/206 | 95/110/126 | ≥9 | 10 | 7.5 |
| ۲۴/۲۶ | 24.5/287 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33.3/383 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/551 | 261/294/329 | ≥9 | 30 | 22 |
راهنمای انتخاب
مرحله ۱ انتخاب اندازه زنجیر (۱۲٫۵ ٫۳۰ میلی متر) ٬ مرحله ۲ کشش زنجیره لنگر (5.9 ٫۳۸)3 kN) مرحله 3 ️ تایید بار گیرنده ترمز (30 ️231 ️) مرحله 4 ️ سرعت زنجیره را انتخاب کنید (9 ️15 m/min) مرحله 5 ️ تأیید هایدرولیک ️ مرحله 6 ️ تنظیمات را انتخاب کنید مرحله 7 ️ طرح نصب
ساختار و اجزای آن
ساختار و اجزای آن: موتور هیدرولیک (همگام) گیربکس کامپکت چرخ گیگسی (حرکت زنجیره ای) سر خم کننده سیستم ترمز سیستم کلاچ واحد قدرت هیدرولیک دریچه کنترل قاب پایه
ویژگی های سفارشی
اندازه زنجیر. کشیدن زنجیر. بار زدن ترمز. کشیدن کج. نوع راننده. پیکربندی. نوع کنترل.
راهنمای پیکربندی و تحقیق سفارشی
اندازه زنجیره. درجه زنجیره. نیاز به کشیدن. بار برن. فضای نصب. سیستم کنترل. نوع کشتی.
چگونه کار می کند
موتور هیدرولیک جعبه گیربکس را برای چرخش چرخ گیگسی برای دستکاری زنجیره لنگر حرکت می دهد.
لنگر را از طریق سیپانی بالا یا پایین می آورد، در حالی که سیستم ترمز و کلاچ کنترل بار را تضمین می کند.
طراحی کامپکت یکپارچه عملکرد کارآمد را در فضای نصب محدود تضمین می کند.
درخواست ها
کاربردها: قایق های کوچک. قایق های کاری. قایق های ماهیگیری. قایق های گشت زنی. قایق های عرشه باریک.
گواهینامه ها و مزایا
گواهینامه: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS.
مزایا: طراحی جمع و جور و صرفه جویی در فضا. موتور هیدرولیک یکپارچه و گیربکس. نصب آسان. نگهداری کم. کنترل قابل اعتماد زنجیره لنگر. ایده آل برای فضای محدود عرشه.
نقاشی و عکس
• نقشه ترتیب کلی
• طراحی ساختار فشرده
• طرح نصب

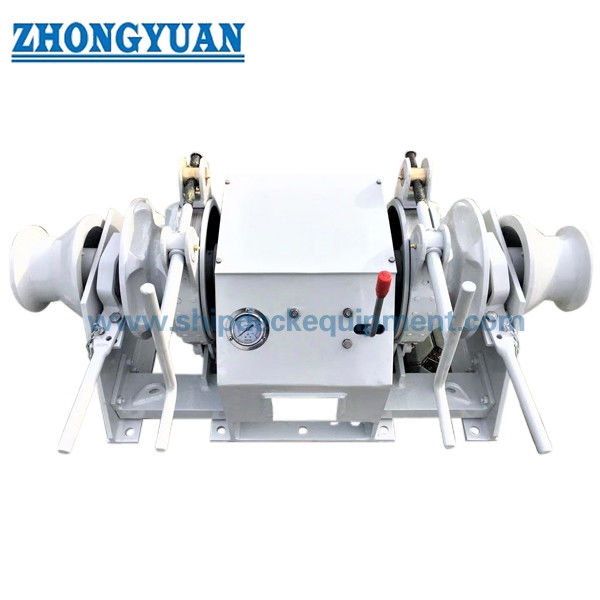

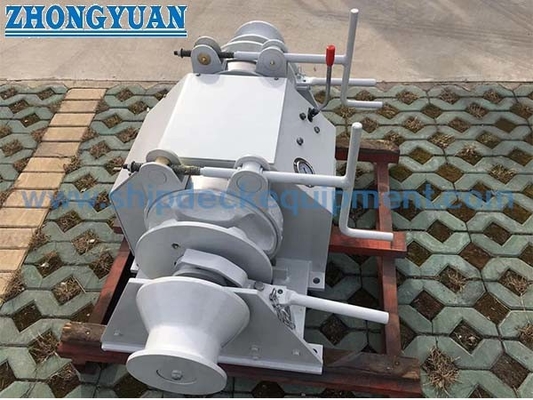

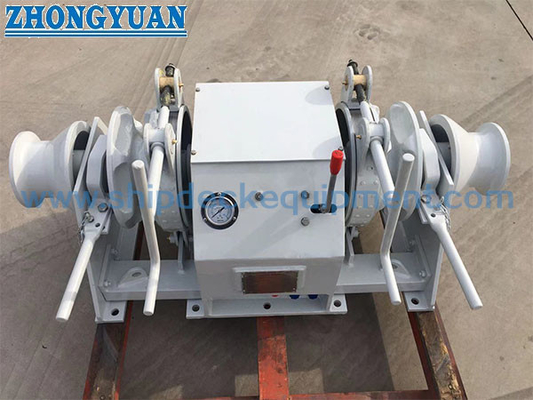

• عکس های محصول
اطلاعات سفارش
• MOQ: 1 واحد
• زمان تحویل: بر اساس پروژه
• پرداخت: T/T، L/C
• سفارشی سازی: در دسترس است
سوالات عمومی
سوال1: چه تفاوتی در این لوله دارد؟
A: طراحی یکپارچه فشرده برای فضای محدود عرشه.
سوال2: آیا برای کشتی های بزرگ مناسب است؟
ج: این سیستم عمدتا برای کشتی های کوچک و متوسط طراحی شده است.
Q3: آیا می توان پیکربندی را سفارشی کرد؟
ج: بله، پیکربندی های گیگسی و منحنی می توانند سفارشی شوند.
