0.2-0.8T زباله های متحرک برای حمل و نقل عمده
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| قدرت: | دسته دستی یا برقی یا پنوماتیک | SWL: | 200-800 کیلوگرم |
|---|---|---|---|
| چرخاندن: | 0-360 درجه | درمان سطحی: | سندبلاست به S2.5 + 3 لایه رنگ اپوکسی |
| گواهینامه ها: | گواهی IACS ، گواهی آسیاب | 0.2–0.8T Movable Garbage Davit | تجهیزات باربری عرشه کشتی: | 2-3 متر (سفارشی |
| برجسته کردن: | جعبه زباله قابل انتقال,جعبه زباله هاي جابجا شده |
||
توضیحات محصول
0.2-0.8T جرثقیل متحرک زباله برای انبارهای فله
مرور کلی محصول
جرثقیل متحرک زباله و بقایای بار 0.2-0.8 تن، یک دستگاه بالابر فشرده کشتی است که عمدتاً برای کار تمیز کردن انبارهای فله توسعه یافته است. این دستگاه برای بلند کردن بقایای بار، جارو، زباله جمع آوری شده، مواد تمیز کننده آلوده و سایر زباله های تمیز کننده انبار از کف انبار به سطح دسترسی دریچه یا عرشه پس از تخلیه استفاده می شود. چیدمان قابل انتقال آن به یک جرثقیل اجازه می دهد تا به جای نصب یک دستگاه بالابر دائمی در هر دریچه، چندین موقعیت کاری انبار را پوشش دهد.
جرثقیل شامل یک دکل چرخان، بازوی بالابر، قرقره سر، طناب سیمی، قلاب یا اتصال بالابر و یک واحد بالابر دستی، برقی یا پنوماتیک است. در سرویس عادی، بقایای انبار یا زباله جمع آوری شده در یک کیسه، سطل، سبد، جعبه یا سایر ظروف تایید شده مناسب قرار داده شده، به تجهیزات بالابر متصل شده و از انبار به صورت عمودی بالا برده می شود. "متحرک" یا "قابل انتقال" به جابجایی جرثقیل تخلیه شده بین موقعیت های آماده شده اشاره دارد؛ این بدان معنا نیست که دستگاه می تواند در حالی که بار معلق را حمل می کند جابجا شود. قبل از بالابر، قاب پشتیبان یا پایه باید به درستی مستقر و ایمن شود و عملیات باید در محدوده SWL تایید شده، شعاع کاری، بخش چرخش، شرایط نصب و رویه عملیاتی کشتی باقی بماند.
مشخصات سریع
- بار کاری ایمن: 0.2 / 0.3 / 0.5 / 0.8 تن → بر اساس حداکثر وزن بقایا / ظرف زباله به همراه محتویات و لوازم جانبی بالابر انتخاب کنید.
- شعاع کاری مرجع: 2-3 متر → بر گشتاور خمشی بازوی بالابر، گشتاور واژگونی، واکنش پشتیبان، فضای چرخش و ساختار مورد نیاز عرشه / لبه دریچه تأثیر می گذارد.
- ارتفاع مرجع جرثقیل: 2.8 متر → فقط خانواده محصول عمومی را تأیید می کند؛ برای ارتفاع نهایی نصب و هندسه قلاب از نقشه GA پروژه استفاده کنید.
- ارتفاع بالابر / حرکت طناب: 10-20 متر → برای رسیدن به کف انبار و بالا بردن ظرف تمیز کننده بارگذاری شده به سطح دسترسی دریچه یا عرشه انتخاب شده است؛ حرکت واقعی قلاب و ظرفیت طناب درام را تأیید کنید.
- محدوده چرخش: 0-360 درجه ذکر شده → بخش قابل استفاده واقعی به توقف های مکانیکی، ساختار مجاور، فضای پوشش دریچه و مسیریابی کابل برق یا شلنگ پنوماتیک بستگی دارد.
- گزینه های درایو: دسته دستی / برقی / پنوماتیک → هر نسخه به وینچ، ترمز، کنترل ها و چیدمان ابزار مخصوص خود نیاز دارد.
- دمای کار: -40 درجه سانتیگراد تا +50 درجه سانتیگراد ذکر شده → موتور، ترمز، طناب، روان کننده، اجزای الکتریکی و پنوماتیک باید برای دمای پروژه تایید شده مناسب باشند.
- عملیات سطح: سند بلاست Sa 2½ + پوشش اپوکسی سه لایه ذکر شده → سیستم پوشش نهایی، DFT، رنگ و رویه تعمیر باید مشخصات پوشش کشتی را دنبال کند.
پارامترهای فنی اصلی
|
SWL (تن) |
شعاع کاری (متر) |
ارتفاع مرجع (متر) |
ارتفاع بالابر / حرکت طناب (متر) |
توان درایو موتوری (کیلووات) |
|---|---|---|---|---|
| 0.2 | 2-3 | 2.8 | 10-20 | 0.8 |
| 0.3 | 2-3 | 2.8 | 10-20 | 0.8 |
| 0.5 | 2-3 | 2.8 | 10-20 | 1.5 |
| 0.8 | 2-3 | 2.8 | 10-20 | 1.5 |
راهنمای انتخاب و استعلام
مرحله 1: وظیفه تمیز کردن انبار را تأیید کنید → بقایای بار، جارو، زباله، مواد تمیز کننده آلوده، کیسه های حاوی لجن، یا سایر زباله های تمیز کننده انبار؛ کیسه / سطل / سبد / جعبه مورد نظر را تأیید کرده و به وضوح بیان کنید که بالابر پرسنل مورد نیاز نیست.
مرحله 2: SWL، حداکثر شعاع کاری، ارتفاع قلاب مورد نیاز، عمق بالابر را تأیید کنید و اینکه آیا دستگاه فقط برای استفاده در بندر / آب های محافظت شده یا تحت شرایط عملیاتی دیگر کشتی تعریف شده است.
مرحله 2A: تأیید کنید که چه چیزی بلند می شود و چگونه مهار می شود: کیسه بقایا، سطل، سبد، جعبه، درام، یا سایر ظروف تمیز کننده. حداکثر وزن ناخالص بالابر شامل ظرف و لوازم جانبی بالابر را ارائه دهید.
مرحله 3: چیدمان انتقال و پشتیبانی را تأیید کنید → جرثقیل کجا جابجا می شود، چگونه در زمان انبارداری جابجا می شود، چگونه قاب پشتیبان مستقر می شود و چگونه موقعیت عملیاتی قبل از بالابر قفل / ایمن می شود.
مرحله 4: نوع درایو را انتخاب کنید → دستی، برقی یا پنوماتیک. برای منبع تغذیه الکتریکی، ولتاژ / فرکانس / فاز را ارائه دهید؛ برای منبع تغذیه پنوماتیک، فشار و جریان موجود را ارائه دهید.
مرحله 5: بخش چرخش، موقعیت انبار، چیدمان ترمز، دامنه طناب سیمی و قلاب / تجهیزات جانبی، کنترل ها، عملکردهای حد و تقویت مورد نیاز عرشه / لبه دریچه را تأیید کنید.
مرحله 6: نوع کشتی، اداره پرچم، جامعه طبقه بندی، تاریخ نصب، نیاز به گواهینامه / تست بار، مقدار، مقصد، زمان تحویل مورد نیاز را تأیید کنید و نقشه کشتی یا عکس تجهیزات موجود را ارائه دهید.
ساختار
قاب انتقال / پشتیبان | دکل چرخان | بازوی بالابر | قرقره سر | طناب سیمی بالابر | قلاب / تجهیزات جانبی | وینچ دستی، برقی یا پنوماتیک | ترمز و مکانیزم عملیاتی | چیدمان چرخش / قفل | توقف های مکانیکی یا نقاط ایمن سازی طبق مشخصات
ویژگی های انتقال، بالابر و مهندسی
- چیدمان قابل انتقال به یک جرثقیل اجازه می دهد تا چندین موقعیت تمیز کردن انبار فله را پوشش دهد، نیاز به نصب یک دستگاه بالابر اختصاصی در هر دریچه را کاهش می دهد و در عین حال تجهیزات را برای حذف بقایا و زباله پس از تخلیه بار در دسترس نگه می دارد.
- برای تمیز کردن انبار، بقایا باید قبل از بالابر در یک کیسه، سطل، سبد، جعبه یا سایر ظروف تایید شده مناسب مهار شوند. بقایای فله ای نباید مستقیماً از قلاب بدون روش مهار مشخص آویزان شوند.
- انتقال یک عملیات جابجایی بدون بار است. قبل از شروع بالابر، چیدمان پشتیبان باید به درستی مستقر شود، تمام نقاط قفل یا اتصال مورد نیاز باید درگیر شوند و منطقه عملیاتی باید پاک باشد.
- شعاع کاری یک پارامتر ساختاری است، نه فقط یک مقدار دسترسی. افزایش شعاع، گشتاور واژگونی، تنش بازوی بالابر و واکنش های پشتیبان را افزایش می دهد؛ بنابراین یک شعاع سفارشی نیاز به محاسبات ساختاری و جزئیات فونداسیون متناسب دارد.
- درایو دستی می تواند برای سرویس با فرکانس پایین که عمق بالابر و تلاش دستی قابل قبول است، مناسب باشد. درایو برقی یا پنوماتیک زمانی که فرکانس چرخه، عمق بالابر یا بهره وری عملیاتی نیاز به بالابر موتوری دارد، مناسب تر است.
- سیستم بالابر باید به عنوان یک مسیر بار کامل انتخاب شود: وینچ، ترمز نگهدارنده بار، طناب سیمی، ظرفیت درام، شیار قرقره، پایان طناب، قلاب / تجهیزات جانبی و پشتیبان ساختاری همگی نیاز به رتبه بندی سازگار دارند.
- یک قابلیت چرخش اسمی 360 درجه به طور خودکار به معنای عملیات 360 درجه نامحدود در کشتی نیست. پوشش های دریچه، لبه ها، ریل ها، لوله ها، کانال های تهویه، روشنایی، ساختار مجاور، کابل برق و مسیر شلنگ هوا باید بررسی شوند.
- عکس های منبع موجود عمدتاً یک پیکربندی قابل انتقال دستی را نشان می دهند. نسخه های برقی و پنوماتیک باید از عکس ها و نقشه های تایید شده خود استفاده کنند به جای اینکه واحد دستی را به عنوان از نظر ساختاری یکسان معرفی کنند.
ویژگی های سفارشی
SWL: 0.2 / 0.3 / 0.5 / 0.8 تن → بر اساس بار واقعی بالابر، وزن لوازم جانبی بالابر، شعاع کاری، شرایط عملیاتی و مبنای طراحی تایید شده انتخاب کنید.
شعاع کاری: مرجع 2-3 متر → شعاع سفارشی بار های ساختاری را تغییر می دهد و نیاز به تأیید پروژه خاص دارد.
ارتفاع بالابر: مرجع 10-20 متر → به جای فرض اینکه طول طناب برابر با بالابر قابل استفاده است، حرکت واقعی قلاب و ظرفیت طناب درام را تأیید کنید.
نوع درایو: دستی / برقی / پنوماتیک → روش عملیاتی، ترمز، کنترل ها و الزامات ابزار با پیکربندی متفاوت است.
چرخش: 0-360 درجه ذکر شده → بخش کاری نهایی به فضای داخلی کشتی، توقف های مکانیکی و مسیر ابزار بستگی دارد.
نوع نصب: متحرک / قابل انتقال → جابجایی بدون بار معلق انجام می شود؛ بالابر نیاز به ایمن سازی جرثقیل در موقعیت کاری خود دارد.
مواد ساختاری: فولاد کربن، درجه دقیق باید تأیید شود → درجه مواد، ضخامت ورق / مقطع، جوشکاری و قابلیت ردیابی باید از طراحی تایید شده پیروی کند.
عملیات سطح: Sa 2½ + پوشش اپوکسی سه لایه ذکر شده → سیستم پوشش دقیق و DFT پروژه خاص است و باید قبل از قیمت گذاری تأیید شود.
دمای کار: -40 درجه سانتیگراد تا +50 درجه سانتیگراد ذکر شده → تمام اجزای انتخاب شده باید برای محدوده دمایی مورد نیاز تأیید شوند.
نیاز به گواهینامه: بر اساس پرچم / کلاس / دامنه پروژه → گواهینامه به طور خودکار شامل نمی شود و به بررسی طراحی، وضعیت نصب، آزمایش و الزامات بازرسی بستگی دارد.
نحوه کار
جرثقیل تخلیه شده به موقعیت کاری تعیین شده منتقل می شود → پشتیبان / پایه مستقر و ایمن می شود → بازوی بالابر و سیستم بالابر آماده می شوند → بار با تجهیزات جانبی تایید شده متصل می شود → وینچ بار را در محدوده SWL و شعاع بالا می برد → جرثقیل فقط در بخش مجاز برای موقعیت یابی می چرخد → بار در یک نقطه فرود ایمن پایین آورده می شود → قلاب قبل از انبارداری یا انتقال جرثقیل تخلیه می شود
کاربردها
حمل زباله از انبارهای فله | بلند کردن بقایای بار و جارو پس از تخلیه | مدیریت زباله های تمیز کننده انبار | بلند کردن کیسه / سطل / سبد از کف انبار به سطح دریچه | سرویس جرثقیل تمیز کننده قابل انتقال بین انبارها | عملیات تمیز کردن انبار کشتی تحت SWL تایید شده و محدودیت های نصب
گواهینامه ها، آزمایش و انطباق
مقررات SOLAS II-1/3-13 از 1 ژانویه 2026 لازم الاجرا شده و توسط IMO MSC.1/Circ.1663 برای دستگاه های بالابر در کشتی پشتیبانی می شود. از آنجایی که این محدوده محصول زیر 1000 کیلوگرم SWL است، میزان اعمال مقررات خاص گواهینامه و آزمایش SOLAS می تواند به اداره پرچم کشتی بستگی داشته باشد. بنابراین، پرچم، کلاس، تاریخ نصب و چیدمان نهایی در کشتی باید قبل از نهایی شدن متن گواهینامه تأیید شود.
جایی که جدول تست بار MSC.1/Circ.1663 برای یک دستگاه بالابر مورد استفاده در بندر یا آب های محافظت شده اعمال می شود، حداقل بار تست برای SWL تا 20 تن 1.25 برابر SWL است. برای عملیات در دریای آزاد، بارهای تست باید بارهای دینامیکی قابل اعمال را به رضایت اداره یا یک جامعه طبقه بندی شناخته شده در نظر بگیرند. اینها الزامات بار تست هستند و نباید با SWL عملیاتی اشتباه گرفته شوند.
گواهینامه ها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.
گواهینامه ها، تست بار، بازرسی کامل، مستندات تجهیزات جانبی، قابلیت ردیابی مواد و حضور کلاس می تواند بر اساس دامنه پروژه تایید شده ترتیب داده شود و به طور پیش فرض شامل نمی شود.

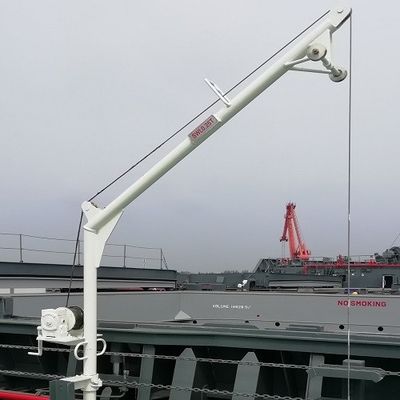

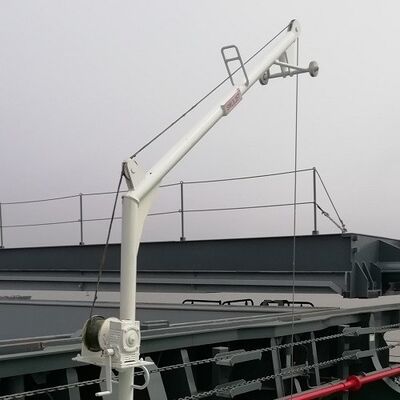

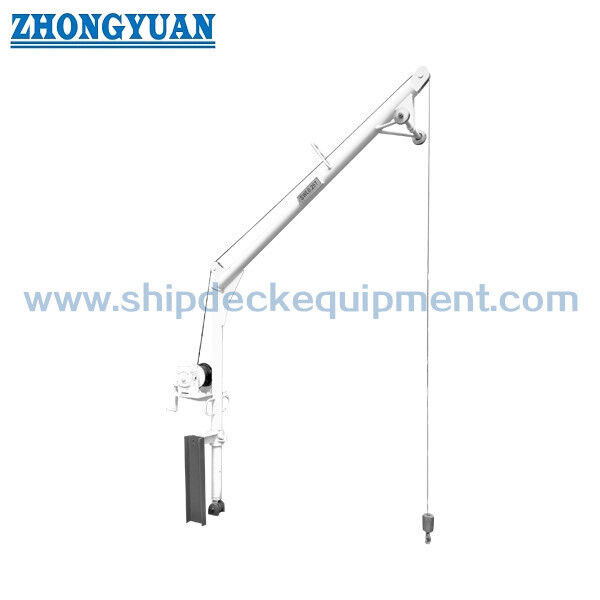

نقشه و عکس ها
سوالات متداول
س1: "متحرک" یا "قابل انتقال" برای این جرثقیل زباله به چه معناست؟
پ1: به این معنی است که جرثقیل تخلیه شده می تواند بین موقعیت های کاری مناسب جابجا شود. نباید در حالی که بار معلق را حمل می کند جابجا شود. قبل از بالابر، قاب پشتیبان، نقاط قفل، شعاع کاری و فضای اطراف باید مطابق با چیدمان عملیاتی تایید شده بررسی و ایمن شوند.
س2: آیا عملیات دستی برای همه مدل های 0.2-0.8 تن مناسب است؟
پ2: به طور خودکار نه. مناسب بودن دستی به عمق بالابر، بار، فرکانس چرخه، چرخ دنده، تلاش دستی مورد نیاز، چیدمان ترمز و زمان عملیاتی مورد انتظار بستگی دارد. درایو برقی یا پنوماتیک ممکن است برای بالابرهای عمیق تر یا مکرر ترجیح داده شود. رتبه بندی های کیلووات ذکر شده فقط برای نسخه های موتوری اعمال می شود.
س3: آیا جرثقیل 0.2-0.8 تن به طور خودکار تحت قوانین دستگاه های بالابر SOLAS 2026 نیاز به گواهینامه کلاس دارد؟
پ3: هیچ پاسخ واحدی برای همه کشتی ها وجود ندارد. SOLAS II-1/3-13 از 1 ژانویه 2026 لازم الاجرا است، اما برای دستگاه های زیر 1000 کیلوگرم SWL، اداره پرچم ممکن است تعیین کند که چگونه مقررات خاصی اعمال می شود. پرچم، کلاس، تاریخ نصب، شرایط عملیاتی و نیاز به گواهینامه را قبل از قیمت گذاری تأیید کنید.
