ISO 13713 نوع A تجهیزات بکسل کشتی سوار بر عرشه فولادی ریخته گری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد: | ISO 13713-2020 | تایپ کنید: | A; آ؛ Deck mounted عرشه نصب شده است |
|---|---|---|---|
| محدوده SWL: | 36-140T | مواد: | فولاد C-Mn ریخته گری، فولاد ضد زنگ ریخته گری، همچنین می تواند فولاد ویژه ای برای یخ شکن تامین کند. |
| وزن: | 73 تا 396 کیلوگرم | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ صیقلی، عملیات سطح سفارشی موجود است. |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، RINA، IRS | ||
| برجسته کردن: | چوک مرموز روی عرشه,تجهیزات کشتی کشاندن چوک لنگر,ISO 13713 چوک لنگر,Ship Towing Equipment Mooring Chock,ISO 13713 Mooring Chock |
||
توضیحات محصول
ISO 13713 نوع A تجهیزات بکسل کشتی سوار بر عرشه فولادی ریخته گری
شرح:

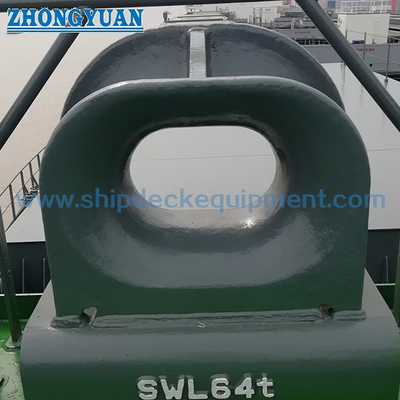

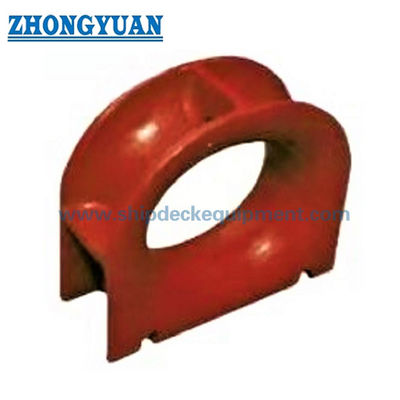

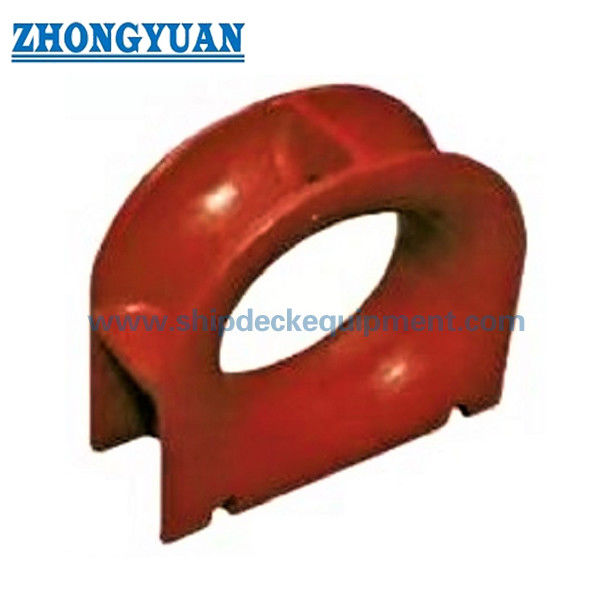

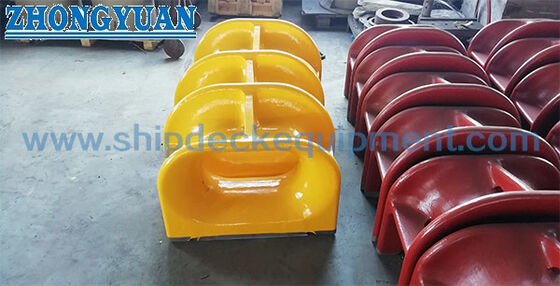

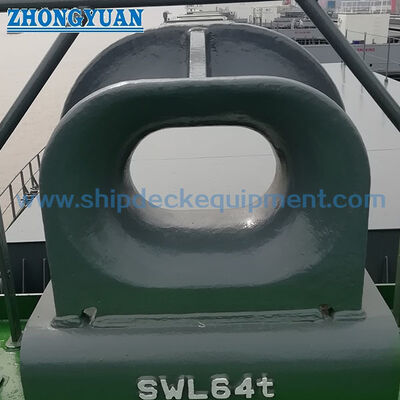

ایزو 13713 چاک پهلوگیری عرشه فولادی ریخته گری بر اساس استاندارد ISO 13713 ساخته شده است و نوعی از تجهیزات پهلوگیری کشتی است که در کنار کشتی برای هدایت طناب پهلوگیری از داخل کشتی به خارج از کشتی نصب شده است.نوع A یک چاک روی عرشه است و می تواند مستقیماً روی عرشه بالایی جوش داده شود یا روی پایه ای که روی عرشه اصلی قرار دارد جوش داده شود.شاک‌های پهلوگیری معمولاً برای کشتی‌هایی که از نایلون یا طناب‌های مصنوعی دیگر به جای طناب‌های سیمی استفاده می‌کنند، با در نظر گرفتن نسبت خمشی کوچک استفاده می‌شوند (برای طناب سیمی به چاک‌های بسته ISO13729 مراجعه کنید).استحکام کششی طناب بسته به شعاع خمش از طریق چاک مطابق با دستورالعمل های تولید کننده طناب کاهش می یابد.کلیه سطوح، از جمله جوشکاری، باید عاری از هرگونه عیب و نقص قابل مشاهده و در تماس با طناب ها، عاری از ناهمواری های سطحی یا بی نظمی هایی باشد که ممکن است در اثر سایش باعث آسیب به طناب ها شود.چاک باید از بیرون با پوشش محافظ ضد خوردگی پوشش داده شود.
مشخصات فنی اصلی:
1. استاندارد: ISO 13713-2020
2. نوع: A;عرشه نصب شده است
3. محدوده SWL: 36-140T;
4. مواد: فولاد C-Mn ریخته گری، فولاد ضد زنگ ریخته گری، همچنین می تواند فولاد ویژه ای برای یخ شکن عرضه کند.
5. وزن: 73 تا 396 کیلوگرم;
6. درمان سطح: سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است.
7. گواهی های طبقه بندی:CCS، NK، BV، ABS، DNV-GL، LR، KR، RINA، IRS
پارامتر فنی اصلی:
| اندازه اسمی L x H |
I1 | I2 | I3 | ب | H1 | H2 | آر | R1 | R2 |
| 250 در 200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300 X 250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350 X 250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400 X 250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450 X 250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500 x 250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500 x 250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| اندازه اسمی L x H |
R3 | R4 | روپیه | تی | T1 | طول پایه جوش a z1 |
SWL ب kN |
SWL ب تن |
وزن محاسبه شده ج کیلوگرم |
| 250 در 200 | 46 | 20 | 15 | 34 | 18 | 8،5 | 353 | 36 | 73 |
| 300 X 250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 X 250 | 72 | 30 | 20 | 38 | 20 | 9،5 | 589 | 60 | 151 |
| 400 X 250 | 78 | 30 | 20 | 42 | 23 | 10،5 | 736 | 75 | 200 |
| 450 X 250 | 80 | 30 | 20 | 50 | 28 | 12،5 | 981 | 100 | 280 |
| 500 x 250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| آروش جوشکاری ممکن است بر اساس همان حجم/قدرت جوش تغییر کند. بSWLهای نشان داده شده فقط برای مرجع هستند. "SWL" که روی اتصالات مشخص شده است ممکن است بسته به شرایط بارگیری واقعی طناب پهلوگیری تحت توافق بین کاربر و سازنده تنظیم شود. سیوزن محاسبه شده (جرم) فقط برای مرجع است. |
|||||||||
نقاشی ازISO 13713 نوع A عرشه فولادی ریخته گری لنگر بکسل بکسل تجهیزات بکسل کشتی
