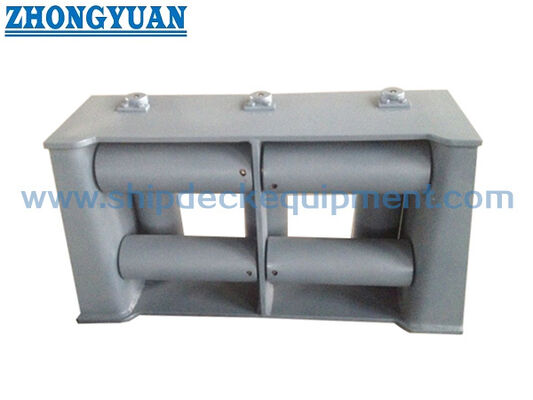

هفت رولر یونیورسال Fairlead با رولر بالا. CB 3062 نوع D برای لنگر انداختن و کشیدن کشتی.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | نوع D | مواد: | فولاد C-Mn، فولاد ملایم، فولاد ضد زنگ |
|---|---|---|---|
| استاندارد: | CB/T*3062-79 | غلتک شماره: | 7 رولر |
| قطر کابل فولادی: | 19.5mm~68.0mm | قطر طناب نایلونی: | 36 میلی متر تا 100 میلی متر |
| وزن: | 247 کیلوگرم تا 5100 کیلوگرم | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، جلا ، گالوانیزه ، سطح سفارشی در دسترس است |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA | ||
| برجسته کردن: | رولر های یونیورسال فیئرلیدز,CB 3062 رول ها,هفت رولر لوله |
||
توضیحات محصول
فارلید جهانی هفت غلتکی کنار کشتی با غلتک بالایی برای مهار و یدک‌کشی | نوع D CB/T 3062-79
مرور کلی محصول
فارلید جهانی هفت غلتکی نوع D CB/T 3062-79 یک آرایش هدایت طناب در کنار کشتی است که در مواردی که طناب‌های مهار یا کابل‌های یدک‌کشی ممکن است از جهات مختلف به فارلید نزدیک شوند، استفاده می‌شود. آرایش نوع D از سه غلتک عمودی و چهار غلتک افقی، از جمله آرایش غلتک بالایی، برای هدایت طناب‌های سیم فولادی و طناب‌های نایلونی در زاویه عملیاتی وسیع‌تر استفاده می‌کند و در عین حال سایش مستقیم با ساختار کشتی را کاهش می‌دهد.
این صفحه بر اساس جدول پارامترهای ارائه شده برای فارلید هفت غلتکی نوع D CB/T*3062-79 نوشته شده است. این فارلید معمولاً در کنار کشتی در عرشه آزاد یا موقعیت قابل مقایسه برای هدایت طناب مهار/یدک‌کشی نصب می‌شود. محصول باید به عنوان یک فارلید هدایت طناب در نظر گرفته شود، نه به عنوان وینچ، دستگاه بالابر یا اتصالات مستقل تحمل بار یدک‌کشی. قطر طناب، ساختار نصب، تقویت موضعی، جنس غلتک، جزئیات محور و دامنه گواهینامه باید مطابق با نقشه کشتی و الزامات پروژه تأیید شوند.
مشخصات سریع
- نوع محصول: فارلید جهانی هفت غلتکی با غلتک بالایی → هدایت طناب چند جهته برای مسیرهای طناب مهار و یدک‌کشی کنار کشتی.
- استاندارد و مدل: CB/T*3062-79 نوع D → داده‌های ارائه شده محصول را به عنوان نوع D با 7 غلتک شناسایی می‌کنند.
- آرایش غلتک: 3 غلتک عمودی + 4 غلتک افقی → به هدایت طناب‌ها از جهات مختلف ورودی در اطراف دهانه فارلید کمک می‌کند.
- محدوده طناب قابل استفاده: طناب سیم فولادی 19.5 تا 68.0 میلی‌متر / طناب نایلونی 36 تا 100 میلی‌متر → به عنوان مرجع انتخاب اندازه طناب استفاده می‌شود، نه به عنوان بار کاری مجاز (SWL) یا بار گسیختگی طناب.
- محدوده اندازه اصلی: طول 944 تا 2330 میلی‌متر و ارتفاع 508 تا 1130 میلی‌متر → برای بررسی چیدمان کنار کشتی، فضای نصب و تأیید قیمت مفید است.
- محدوده وزن: 247 تا 5100 کیلوگرم از جدول ارائه شده → برای جابجایی، بالابری در حین نصب، بسته‌بندی و برنامه‌ریزی حمل و نقل مهم است.
- تمرکز نصب: کنار کشتی / منطقه عرشه آزاد → تقویت بدنه، جزئیات جوش و زاویه هدایت طناب باید توسط کشتی‌ساز یا دفتر طراحی تأیید شود.
- تمرکز ساخت: چرخش غلتک، تناسب محور، صافی سطح تماس، هم‌ترازی قاب، حفاظت در برابر خوردگی و مجموعه غلتک قابل نگهداری.
پارامترهای فنی اصلی
| طناب فولادی قطر. |
طناب نایلونی قطر. |
E | F | D | d | L | Ll | L2 | L3 | B | Bl | B2 | H | Hl | وزن (کیلوگرم) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
راهنمای انتخاب و استعلام
مرحله 1: فارلید جهانی هفت غلتکی نوع D CB/T*3062-79 و قطر طناب سیم فولادی یا نایلونی مورد نیاز را تأیید کنید.
مرحله 2: آرایش هدایت طناب را تأیید کنید، از جمله اینکه آیا طناب می‌تواند از جهت جانبی، بالایی، پایینی یا مورب در اطراف فارلید کنار کشتی وارد شود.
مرحله 3: موقعیت نصب را در عرشه آزاد، سینه کشتی یا سازه کنار کشتی، همراه با فضای موجود و تقویت اطراف را تأیید کنید.
مرحله 4: الزامات مواد غلتک، محور، قاب، بوش/یاتاقان، بست و ضربه‌گیر را قبل از تولید تأیید کنید.
مرحله 5: عملیات سطحی را تأیید کنید: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، پوشش نهایی، روکش گالوانیزه، فولاد ضد زنگ پولیش شده یا سایر عملیات مشخص شده.
مرحله 6: دامنه گواهینامه را قبل از قیمت‌گذاری تأیید کنید: گواهینامه سازنده، گواهینامه مواد، گواهینامه کلاس، گزارش تست غیر مخرب (NDT)، بازرسی شاهد یا تأییدیه خاص پروژه.
مرحله 7: تعداد، نوع کشتی، مقصد، زمان تحویل مورد نیاز، نقشه نصب و عکس‌های مرجع در صورت وجود را ارائه دهید.
ساختار
قاب فارلید جوشی | 3 غلتک عمودی | 4 غلتک افقی | آرایش غلتک بالایی | محور/میله غلتک | ناحیه تماس بوش یا یاتاقان | رابط نصب کنار کشتی | سطوح تماس طناب صاف | عملیات سطحی رنگ شده یا مشخص شده
مزایای هدایت غلتکی، نصب و مهندسی
- آرایش هفت غلتکی به طناب کمک می‌کند تا با زاویه وسیع‌تری نسبت به آرایش‌های ساده دو غلتکی یا سه غلتکی وارد و خارج فارلید شود.
- سه غلتک عمودی و چهار غلتک افقی به محدود کردن تماس مستقیم بین طناب و سازه کشتی کمک می‌کنند که از طناب در حین عملیات مهار و یدک‌کشی محافظت می‌کند.
- سطح تماس هر غلتک باید صاف، گرد و بدون لبه‌های تیز باشد که ممکن است به طناب سیم فولادی یا طناب نایلونی آسیب برساند.
- چرخش غلتک باید پس از مونتاژ بررسی شود تا طناب با اصطکاک کاهش یافته هدایت شود و از کشیده شدن روی سطح ثابت جلوگیری شود.
- محورها، بوش‌ها یا یاتاقان‌ها، بست‌ها و ضربه‌گیرها قطعات حیاتی نگهداری هستند و باید برای بازرسی و تعویض در دسترس باشند.
- ساختار نصب کنار کشتی باید همراه با زاویه هدایت طناب، تقویت موضعی بدنه، جزئیات جوش و الزامات بازرسی کلاس یا مالک بررسی شود.
- جدول قطر طناب ارائه شده فقط به عنوان مرجع انتخاب استفاده می‌شود؛ بدون داده‌های مهندسی تأیید شده نباید به بار کاری مجاز (SWL)، بار گسیختگی حداقل (MBL)، بار گسیختگی طناب، بار تست یا بار مجاز تبدیل شود.
ویژگی‌های سفارشی
- استاندارد: CB/T*3062-79 → زمانی استفاده می‌شود که نقشه پروژه یا مشخصات مالک به این آرایش فارلید هفت غلتکی نیاز داشته باشد.
- نوع: نوع D → فارلید جهانی هفت غلتکی با غلتک بالایی برای هدایت طناب چند جهته.
- تعداد غلتک: 7 غلتک → 3 غلتک عمودی و 4 غلتک افقی طبق توضیحات ارائه شده.
- طناب قابل استفاده: طناب سیم فولادی 19.5-68.0 میلی‌متر / طناب نایلونی 36-100 میلی‌متر → بر اساس نوع طناب، آرایش کشتی و نقشه پروژه انتخاب می‌شود.
- جنس: فولاد کربن-منگنز / فولاد نرم / فولاد ضد زنگ → جنس دقیق غلتک، محور، قاب و بست‌ها باید قبل از قیمت‌گذاری تأیید شود.
- نصب: کنار کشتی / منطقه عرشه آزاد → تقویت بدنه، جزئیات جوش و فضای موجود باید توسط نقشه تأیید شود.
- عملیات سطحی: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی به عنوان مرجع → پوشش نهایی، گالوانیزه یا روکش پولیش شده مطابق با مشخصات پروژه است.
- الزامات گواهینامه: مطابق با دامنه سفارش در دسترس است → سطح بازرسی کلاس و گواهینامه باید قبل از قیمت‌گذاری تأیید شود.
نحوه کار
طناب به فارلید کنار کشتی نزدیک می‌شود → طناب بین غلتک‌های عمودی و افقی وارد می‌شود → غلتک‌ها با تغییر جهت طناب می‌چرخند → تماس با سازه ثابت کشتی کاهش می‌یابد → نیروهای واکنش موضعی از طریق محورهای غلتک و قاب فارلید به سازه تقویت شده کنار کشتی منتقل می‌شوند.
کاربردها
کشتی‌های تجاری | شناورهای پشتیبانی دریایی | یدک‌کش‌ها | قایق‌های کاری | شناورهای خدماتی فراساحلی در صورت مشخص شدن توسط پروژه | ایستگاه‌های مهار کنار کشتی | موقعیت‌های هدایت طناب یدک‌کشی | هدایت طناب در عرشه آزاد | پروژه‌های ساخت جدید و جایگزینی.
گواهینامه‌ها و مزایا
گواهینامه‌ها می‌توانند مطابق با الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد و رویه تأیید انجمن طبقه‌بندی ترتیب داده شوند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

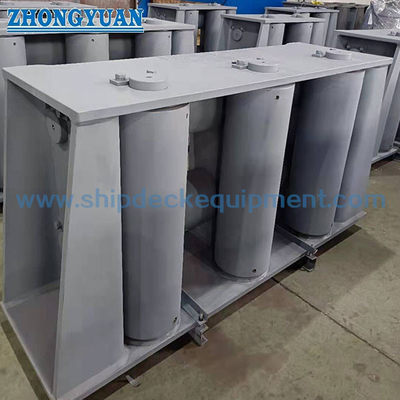

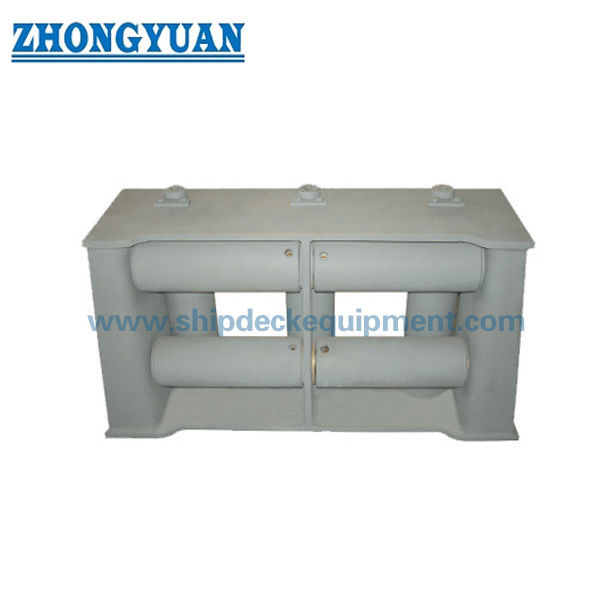

نقشه و عکس‌ها
سوالات متداول
س1: چه چیزی فارلید نوع D CB 3062 را از فارلیدهای غلتکی ساده‌تر متمایز می‌کند؟
پ1: نوع D از هفت غلتک، شامل سه غلتک عمودی و چهار غلتک افقی، برای هدایت طناب از طیف وسیع‌تری از جهات استفاده می‌کند. این امر آن را برای مواردی که زاویه هدایت طناب در اطراف ایستگاه مهار یا یدک‌کشی کنار کشتی تغییر می‌کند، مناسب‌تر می‌سازد.
س2: آیا می‌توان از جدول قطر طناب به عنوان بار کاری مجاز (SWL) یا بار گسیختگی استفاده کرد؟
پ2: خیر. جدول ارائه شده، قطرهای طناب سیم فولادی و نایلونی قابل استفاده را به همراه ابعاد اصلی و وزن ارائه می‌دهد. این جدول شامل بار کاری مجاز (SWL)، بار گسیختگی حداقل (MBL)، بار گسیختگی طناب، بار تست یا بار مجاز نیست. تأیید بار باید مطابق با طراحی مهار یا یدک‌کشی کشتی بررسی شود.
س3: قبل از سفارش این فارلید چه مواردی باید بررسی شود؟
پ3: استاندارد، نوع D، قطر طناب، جهت هدایت طناب، موقعیت نصب، جنس، عملیات سطحی، تقویت موضعی، دامنه گواهینامه، تعداد، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید. نقشه‌های نصب و عکس‌های مرجع به شدت توصیه می‌شوند.
