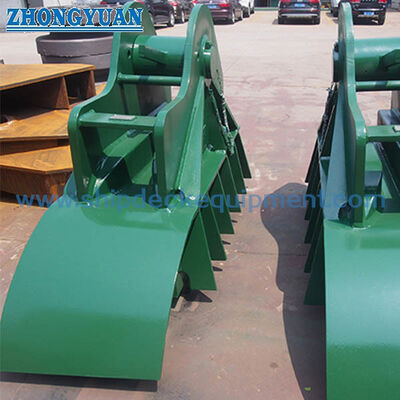

OCIMF SPM Stopper زنجیری با پایه های جوشیده شده برای لنگر انداختن قوس مخزن

قلاب زنجیر OCIMF SPM با فونداسیون جوشی برای مهار شناورهای نفتکش

مرور کلی محصول

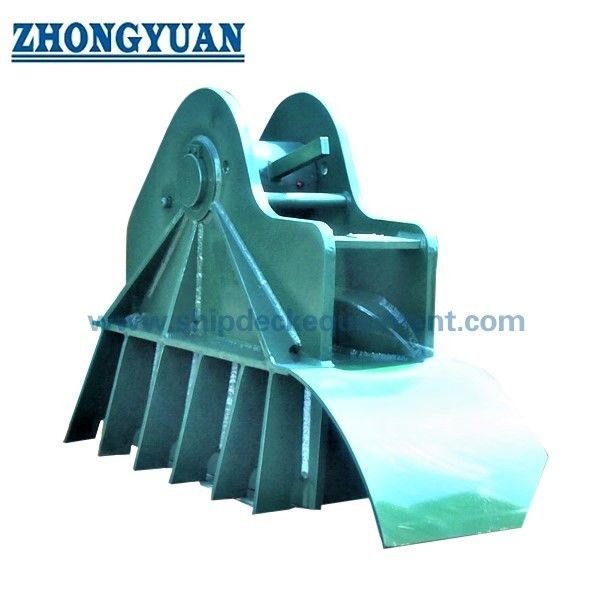

قلاب زنجیر مهار نقطه ای تک (SPM) از نوع OCIMF، یک اتصال جوشی در عرشه دماغه است که برای ایمن سازی زنجیر ضد سایش انتهای شناور در طناب مهار SPM استفاده می شود. این قلاب در راستای قرقره دماغه و مسیر مهار تایید شده نصب می شود، حلقه زنجیر مشخص شده را درگیر کرده و نیروی مهار را از طریق بدنه قلاب، فونداسیون جوشی و سازه تقویت شده شناور منتقل می کند.

دو پیکربندی مرجع برای قطرهای اسمی زنجیر 54-56 میلی متر و 76-78 میلی متر ارائه شده است، با مقادیر SWL مرجع 100 تن و 200 تن. هندسه حلقه زنجیر، جهت بار، نوع فونداسیون، تقویت عرشه، درجه مواد، جزئیات جوشکاری، الزامات تست و دامنه گواهینامه باید با چیدمان مهار شناور و مرجع OCIMF تایید شده پروژه مطابقت داده شود.

چیدمان مهار و مرجع OCIMF تایید شده پروژه.

مشخصات سریع

• نوع محصول: قلاب زنجیر ضد سایش SPM → زنجیر ضد سایش انتهای شناور را در طول عملیات مهار نقطه ای تک ایمن می کند.
• چیدمان نصب: نصب جوشی روی عرشه → هم ترازی قلاب، هندسه فونداسیون و تقویت عرشه دماغه باید با هم بررسی شوند.
• محدوده زنجیر اسمی: 54-56 میلی متر و 76-78 میلی متر → انتخاب نهایی باید همچنین گام، عرض، آرایش گل میخ و هندسه درگیری حلقه زنجیر را تایید کند.
• SWL مرجع: 100 تن و 200 تن → به عنوان مقادیر بار کاری قلاب از جدول ارائه شده، نه MBL زنجیر، بار تست یا بار شکست ذکر شده است.
• طول کلی مرجع: 1,336 میلی متر و 1,800 میلی متر → بر ردپای عرشه، جابجایی، فضای نصب و سازگاری جایگزینی تأثیر می گذارد.
• وزن مرجع: 488 کیلوگرم و 1,421 کیلوگرم → برای برنامه ریزی بالابری، بسته بندی، حمل و نقل و آماده سازی نصب در کارگاه کشتی سازی مفید است.
• گزینه های مواد: فولاد نرم، فولاد C-Mn، فولاد با استحکام بالا، یا فولاد ریخته گری → مواد نهایی و دامنه قابلیت ردیابی مخصوص پروژه است.
• انطباق و گواهینامه: مطابق با الزامات پروژه موجود است → مرجع OCIMF، بررسی کلاس، بازرسی و دامنه گواهینامه باید قبل از تولید تایید شود.

پارامترهای فنی اصلی

راهنمای انتخاب و استعلام

مرحله 1: چیدمان مهار SPM، طرح دماغه شناور، مرجع OCIMF قابل اجرا و تعداد قلاب زنجیر مورد نیاز را تأیید کنید.

مرحله 2: قطر زنجیر ضد سایش اسمی، ابعاد کامل حلقه زنجیر، درجه زنجیر، پیکربندی گل میخ و موقعیت دقیق حلقه ای که باید درگیر شود را تأیید کنید.

مرحله 3: SWL مورد نیاز را تأیید کنید و آن را به وضوح از الزامات MBL زنجیر، بار اثبات، بار تست و بار شکست جدا کنید.

مرحله 4: موقعیت قرقره دماغه، جهت مسیر زنجیر، ارتفاع عرشه، ردپای موجود، نوع فونداسیون جوشی و نقشه های سازه شناور را ارائه دهید.

مرحله 5: درجه مواد، مشخصات جوشکاری، دامنه NDT، سیستم پوشش، قابلیت ردیابی مواد، انجمن طبقه بندی و الزامات بازرسی شاهد را تأیید کنید.

مرحله 6: تعداد، مقصد تحویل، زمان تحویل مورد نیاز، نقشه GA تایید شده و عکس تجهیزات موجود برای پروژه های جایگزینی را ارائه دهید.

ساختار

مکانیزم درگیری زنجیر | بدنه قلاب باربر | پایه نصب جوشی | فونداسیون پروژه اختیاری | پین / اجزای قفل کننده مطابق با طراحی تایید شده | رابط سازه عرشه | سیستم پوشش پروژه

مزایای مهار، فونداسیون و کیفیت

• قلاب همراه با زنجیر ضد سایش انتخاب می شود، زیرا قطر اسمی زنجیر به تنهایی برای تأیید درگیری و نشیمن صحیح حلقه کافی نیست.
• مسیر بار باید از حلقه زنجیر درگیر شده از طریق بدنه قلاب و پایه جوشی به سازه تقویت شده عرشه دماغه پیوسته باشد.
• یک چیدمان نصب جوشی از ادغام دائمی با سازه شناور پشتیبانی می کند، اما اندازه جوش، آماده سازی اتصال، اعضای پشتیبان و تقویت موضعی همچنان تابع نقشه کشتی تایید شده است.
• یک فونداسیون پایه اختیاری می تواند برای رابط های ساخت جدید یا جایگزینی توسعه یابد زمانی که هندسه عرشه موجود با ردپای مرجع مطابقت نداشته باشد.
• انتخاب مواد می تواند با سطح بار پروژه، مسیر ساخت، قابلیت جوشکاری، الزامات دمای پایین و دامنه تایید کلاس سازگار شود.
• بازرسی ابعادی، بررسی جوش، بررسی های درگیری عملکردی، NDT و تست بار می تواند مطابق با برنامه بازرسی و تست توافق شده ترتیب داده شود؛ روش های دقیق و معیارهای پذیرش باید تایید شوند.

ویژگی های سفارشی

• دسته بندی تجهیزات: تجهیزات مهار نقطه ای تک → برای چیدمان های طناب مهار SPM و زنجیر ضد سایش دماغه شناور در نظر گرفته شده است، نه تجهیزات عمومی یدک کشی.
• نوع مرجع: نوع OCIMF → انطباق نهایی به نشریه / نسخه OCIMF مشخص شده، نقشه تایید شده و تفسیر پروژه بستگی دارد.
• قطر زنجیر اسمی: 54-56 میلی متر / 76-78 میلی متر → هندسه حلقه زنجیر باید قبل از انتشار طراحی نهایی ارائه شود.
• SWL مرجع: 100 تن / 200 تن → از این مقادیر به عنوان MBL زنجیر، بار اثبات یا بار شکست استفاده نکنید.
• نصب: نصب جوشی → تقویت عرشه و جزئیات جوشکاری مخصوص شناور است.
• گزینه فونداسیون: فونداسیون پایه مخصوص پروژه موجود است → ابعاد رابط و چیدمان انتقال بار نیاز به تایید دارد.
• مواد: فولاد نرم / فولاد C-Mn / فولاد با استحکام بالا / فولاد ریخته گری → درجه های دقیق و تخصیص اجزا باید تایید شود.
• الزام گواهینامه: مطابق با دامنه سفارش موجود است → گواهینامه سازنده، گواهینامه مواد، گواهینامه کلاس و بازرسی شاهد به عنوان تامین استاندارد فرض نمی شوند.

نحوه کار

طناب مهار SPM به سمت دماغه شناور نزدیک می شود → زنجیر ضد سایش از قرقره دماغه عبور می کند → حلقه زنجیر مشخص شده وارد قلاب زنجیر می شود → مکانیزم قلاب، حلقه را درگیر و نگه می دارد → بار مهار از طریق فونداسیون جوشی به سازه تقویت شده شناور منتقل می شود → زنجیر فقط پس از کنترل بار مهار آزاد می شود.

کاربردها

تانکرهای نفت خام | تانکرهای محصولات نفتی | تانکرهای شاتل | رابط های تخلیه FSO / FPSO در صورت مشخص شدن | مهار شناور در بوی CALM | پایانه های مهار نقطه ای تک | پروژه های ساخت جدید و جایگزینی

گواهینامه ها و مزایا

گواهینامه ها و بازرسی می تواند مطابق با الزامات پروژه، نقشه تایید شده، قابلیت ردیابی مواد، رویه انجمن طبقه بندی و دامنه بازرسی توافق شده ترتیب داده شود.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

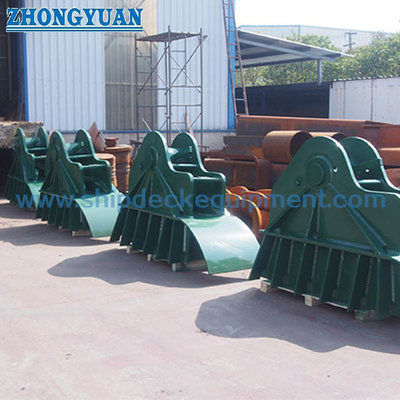

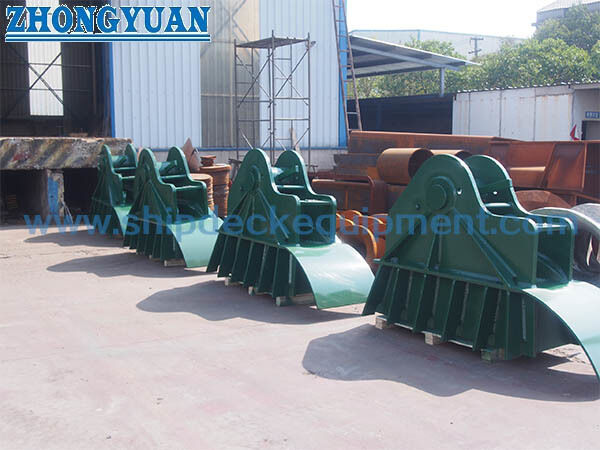

نقشه و عکس ها

سوالات متداول

س1: اندازه قلاب زنجیر 100 تن و 200 تن چگونه باید انتخاب شود؟

پاسخ 1: با SWL قلاب مورد نیاز و قطر زنجیر ضد سایش اسمی شروع کنید، سپس هندسه کامل حلقه زنجیر، هم ترازی قرقره، ردپای عرشه، چیدمان فونداسیون و نقشه مهار تایید شده شناور را بررسی کنید. قطر اسمی به تنهایی کافی نیست.

س2: آیا "نوع OCIMF" به طور خودکار انطباق کامل با OCIMF را تایید می کند؟

پاسخ 2: خیر. نشریه و نسخه OCIMF قابل اجرا، چیدمان شناور، مشخصات زنجیر، مبنای بار، تست و دامنه تایید کلاس باید در اسناد پروژه ذکر شود. محصول نهایی باید بر اساس نقشه تایید شده و برنامه بازرسی توافق شده منتشر شود.

س3: چه اطلاعاتی قبل از استعلام قیمت مورد نیاز است؟

پاسخ 3: SWL مورد نیاز، قطر زنجیر و ابعاد کامل حلقه، نوع شناور، چیدمان قرقره دماغه و مسیر زنجیر، نقشه فونداسیون، الزامات مواد و پوشش، انجمن طبقه بندی، دامنه تست و NDT، تعداد، مقصد و برنامه تحویل را ارائه دهید.
