قلاب کشنده دریایی. ۴۰۰ کیلو نوت به صورت دستی برای کشتی های کشنده

قلاب کشنده دریایی. ۴۰۰ کیلو نوت به صورت دستی برای کشتی های کشنده

خلاصه ی محصول

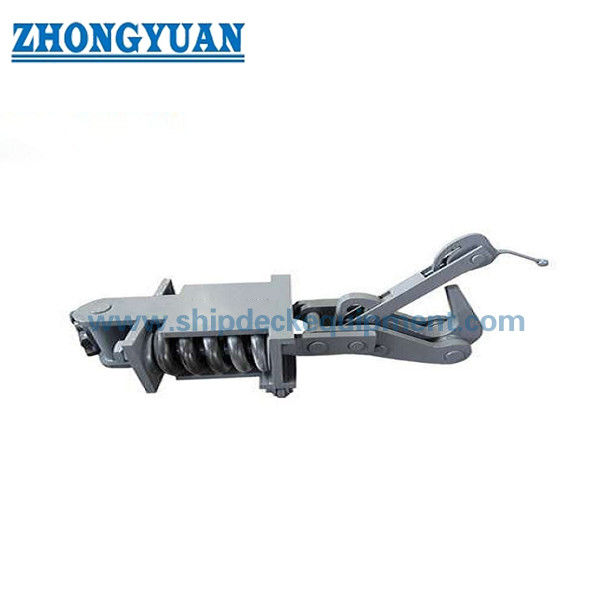

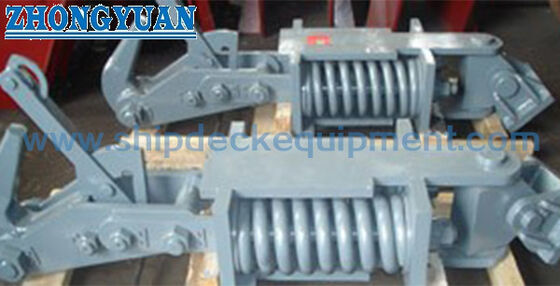

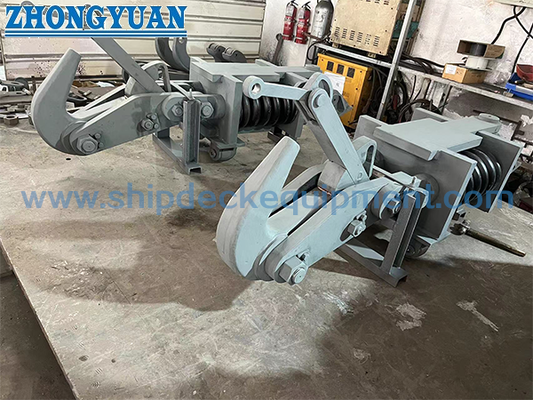

The 400 kN manual-release spring towing hook is a shipboard towing fitting used on tugboats and towing vessels to retain the towing connection during operation and permit deliberate local release through a mechanical operating arrangementمکانیسم با کمک به بهار از باز شدن قلاب پس از جدا شدن دستگاه نگهدارنده پشتیبانی می کند.این صفحه برای نوع بهار دستی است و نشان دهنده یک سیستم هیدرولیک یا پنوماتیک از راه دور است..

CB/T 637-1995 شامل طبقه بندی محصول، الزامات فنی، روش های آزمایش، قوانین بازرسی، علامت گذاری و بسته بندی برای قلاب های رباعی استفاده شده در کشتی کشیدن است.سری عرضه شده از 16 kN تا 400 kN است، با این صفحه متمرکز بر مدل 400 kN است. جدول ابعاد ارائه شده از اصطلاح "حمل حداکثر" استفاده می کند؛ نام قرارداد به عنوان بار مجاز، SWL، یا بار کشویی امن،همراه با بار آزاد شدن و بار آزمایش مورد نیاز، باید قبل از تولید از نقشه طراحی و دامنه کلاس تایید شود.

مشخصات سریع

• نوع محصول: قلاب کشیدن به صورت دستی → آزادسازی مکانیکی محلی برای دستگاه های کشیدن کشتی.
• مرجع استاندارد: CB/T 637-1995 → برای قلاب های رباعی برای کشیدن کشتی اعمال می شود و شامل الزامات فنی، آزمایش، بازرسی، علامت گذاری و بسته بندی است.
• مدل صفحه: حداکثر بار 400 kN در جدول عرضه شده → مدل با بالاترین ظرفیت در سری 16 × 400 kN ارائه شده.
• تنظیمات آزادسازی: کار دستی → تجهیزات هیدرولیک و پنوماتیک آزادسازی از راه دور در این پیکربندی گنجانده نشده است.
• اندازه مدل 400 kN: L 2259 mm × B 640 mm × H 472 mm → فضای پایه و فضای خالی کار باید قبل از تولید بررسی شود.
• وزن محاسبه شده: حدود 1340.1 کیلوگرم → مربوط به حمل و نقل، برنامه ریزی بلند کردن در هواپیما و نصب پایه.
• پایه مواد: فولاد نرم / فولاد C-Mn → درجه دقیق صفحه، ریخته، پین، بوش و مواد بهار باید تأیید شود.
• درمان سطح: Sa 2.5 شلیک + یک پوشش اپوکسی به عنوان مرجع → پوشش نهایی دریایی مطابق با مشخصات رنگ آمیزی ظرف است.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله 1: مدل 400 kN را تأیید کنید و مشخص کنید که آیا بار پروژه به عنوان حداکثر بار، بار مجاز، SWL یا بار کشویی امن مشخص شده است.

مرحله ۲: نوع خط کشیدن، ابعاد چشم کشیدن یا اتصال، جهت پیشروی انتظار شده، زاویه کار و باز شدن صاف قلاب مورد نیاز را ارائه دهید.

مرحله 3: پایه نصب، مسیر بار، تقویت زیر عرشه، رابط اتصال / جوشکاری و فضای عملیاتی موجود را با طراحی تایید کنید.

مرحله ۴: ترتیب آزادسازی دستی، موقعیت عملیاتی محلی، مسیر اهرم یا سیم آزادسازی، بار آزادسازی مورد نیاز و روش تنظیم مجدد را تأیید کنید.

مرحله ۵: درجه مواد، حداقل دمای طراحی، محیط خوردگی، کلاس یخ یا دمای پایین و سیستم پوشش نهایی را تأیید کنید.

مرحله ۶: محدوده آزمون و گواهینامه، جامعه طبقه، نقاط شاهد، مقدار، مقصد تحویل، تاریخ تحویل مورد نیاز و ارائه نقشه های عمومی یا نصب.

ساختار

Towing hook body | Retaining and latch assembly | Spring-assisted release mechanism | Manual operating lever / release linkage | Pivot pin and bushes | Base and foundation interface | Reset and locking arrangement | Marine protective coating

مزایای انتشار، نصب و کیفیت

• مکانیسم دستی بدون نیاز به یک قطعات برق هیدرولیکی یا تغذیه پنوماتیک، عملکرد مکانیکی محلی را فراهم می کند؛ موقعیت اپراتور و دسترسی امن باید در تنظیمات مخزن بررسی شود..
• کمک به بهار از باز شدن قلاب پس از جدا شدن قفل پشتیبانی می کند.در حالی که بار آزاد شدن مجاز باید با روش طراحی و آزمایش تایید شده نشان داده شود نه از مقدار جدول 400 kN.
• مدل 400 kN یک پاکت ابعاد تعریف شده برای بررسی طرح عرشه، طراحی پایه، برنامه ریزی دسترسی و مقایسه قیمت ها را فراهم می کند.
• نیروی کششی از طریق بدن قلاب، محور، پایه و سازه پشتیبان بدنه منتقل می شود.بنابراین قدرت پایه و تقویت زیر عرشه بخشی از تنظیم کامل کشیدن است.
• پین ها، بوته ها، مناطق تماس با قفل ها، فواره ها و پیوند های آزاد کننده باید برای بازرسی، روانکاری، بررسی فرسایش و آزمایش عملکردی در دسترس باشند.
• آزمایش بار، آزمایش عملیات آزادسازی، ردیابی مواد و شهادت کلاس می تواند با توجه به برنامه بازرسی و آزمایش تایید شده تنظیم شود.

ویژگی های سفارشی

• استاندارد: CB/T 637-1995 → مرجع استاندارد برای قلاب های رباعی استفاده شده در کشیدن کشتی.
• مدل: 400 → از سری 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 kN انتخاب شده است.
• بار نامی: حداکثر بار 400 kN در داده های ارائه شده → تعریف و علامت گذاری نهایی بار قراردادی باید تایید شود.
• روش آزادسازی: آزادسازی محلی دستی → آزادسازی هیدرولیک یا پنوماتیک از راه دور خارج از این مدل است مگر اینکه به طور جداگانه طراحی شده باشد.
• ماده: فولاد نرم / فولاد C-Mn → درجه قطعات دقیق و الزامات دمای پایین باید تأیید شود.
• درمان سطحی: Sa 2.5 + اپوکسی شاپ پریمر به عنوان مرجع → سیستم رنگ نهایی مطابق با مشخصات پروژه است.
• نصب: روی عرشه / پایه نصب شده → جهت بار، جزئیات اتصال، تقویت عرشه و فضای دسترسی نیاز به نقشه های تایید شده دارد.
• بازرسی و صدور گواهینامه: با توجه به دامنه سفارش → بار آزمایش، شرایط آزمایش انتشار، شهادت کلاس و نوع گواهینامه باید قبل از نقل قول توافق شود.

چگونه کار می کند

Towing connection is placed on the hook → Retaining mechanism secures the hook in the working position → Towing load is transferred to the base and supporting hull structure → Operator actuates the manual release arrangement → Latch disengages and the spring assists hook opening → Connection is released → Hook is reset، قفل شده و عملکرد قبل از استفاده مجدد بررسی شده است

درخواست ها

قایق های کشنده بندر. قایق های کشنده ساحلی. قایق های کشنده با کمک کشتی. قایق های کاری با برنامه های کشنده تایید شده. پروژه های ساختمانی جدید. تعویض قلاب های کشنده ی مناسب بهار.

گواهینامه ها و مزایا

گواهینامه ها و بازرسی می تواند با توجه به نیاز پروژه، دامنه آزمایش تایید شده، ردیابی مواد و روش جامعه طبقه بندی تنظیم شود.در دسترس بودن مشروط به تصویب کلاس و دامنه سفارش توافق شده است.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

Q1: آیا می توان قلاب را در حالی که بار کامل 400 kN را حمل می کند به صورت دستی آزاد کرد؟

A1: جدول ارائه شده 400 kN را به عنوان حداکثر بار مشخص می کند، اما به طور مستقل بار آزاد مجاز را تایید نمی کند.آزاد کردن تحت بار باید در مشخصات تأیید شده تعریف شود و با آزمایش مورد نیاز آزاد کردن و عملیات تأیید شود.نباید فرض کرد که آزاد کردن بار کامل در نظر گرفته شده است.

س2: آیا این مدل شامل پرتاب از راه دور فرمان است؟

A2: نه. این صفحه یک قلاب کشیدن بهار با آزاد شدن دستی را توصیف می کند. یک سیستم هیدرولیک یا پنوماتیک از راه دور آزاد شدن نیاز به یک پیکربندی تایید شده متفاوت، فلسفه کنترل، بررسی بی عیبو دامنه آزمایش.

س3: قبل از نقل قول چه اطلاعاتی لازم است؟

A3: تعیین بار مورد نیاز، ابعاد خط کشیدن یا چشم، جهت کشش، نقشه پایه و نصب، ترتیب آزادسازی دستی، مواد و الزامات پوشش را ارائه دهید.جامعه طبقه، دامنه آزمایش، مقدار، مقصد و برنامه تحویل.
