6-اینچ پولیش فولاد ضد زنگ ثابت چک برای در داخل بارژ کشیدن

شاک ثابت فولاد ضد زنگ پولیش شده 6 اینچی برای یدک‌کشی بارج‌های داخلی

مرور کلی محصول

شاک ثابت فولاد ضد زنگ پولیش شده 6 اینچی یک راهنمای طناب یدک‌کشی فشرده نصب شده روی عرشه است که برای بارج‌های رودخانه‌ای، بارج‌های تانکر، قایق‌های یدک‌کش و قایق‌های کاری در خدمات داخلی و ساحلی مناسب است. ابعاد کوچکتر آن در مواردی که فضای عرشه محدود است یا چیدمان شاک 6 اینچی موجود در حال جایگزینی است، مفید است، در حالی که سطوح کاری پولیش شده منحنی به کاهش تماس تیز، سایش و آسیب موضعی خط در حین عملیات یدک‌کشی، پهلوگیری و جابجایی بارج کمک می‌کند.

این مدل به صورت پیکربندی 6 اینچی با ابعاد اصلی 410 × 295 × 280 میلی‌متر و وزن تقریبی 75 کیلوگرم عرضه می‌شود. انتخاب باید با در نظر گرفتن ساختار و قطر طناب یدک‌کشی، MBL خط، زوایای پیشرو مورد انتظار، جهت بار، بار پروژه مورد نیاز یا مبنای رتبه‌بندی، فونداسیون عرشه، جزئیات جوشکاری، دامنه بازرسی و نقشه تأیید شده انجام شود. پیکربندی 10 اینچی دارای ابعاد بزرگتر و فاصله نصب متفاوتی است، بنابراین دو صفحه باید به عنوان مدل‌های جداگانه در نظر گرفته شوند و نه صرفاً تغییرات نام اندازه.

مشخصات سریع

• نوع محصول: شاک ثابت فولاد ضد زنگ → خط یدک‌کشی را از طریق یک مسیر مشخص در سطح عرشه بدون غلتک‌های متحرک هدایت می‌کند.

• اندازه اسمی: 6 اینچ → نام‌گذاری اندازه تجاری فشرده برای چیدمان‌های کوچکتر عرشه یا موقعیت‌های جایگزینی؛ ابعاد واقعی بازشو و A-G را در برابر نقشه تأیید شده تأیید کنید.

• جنس: فولاد ضد زنگ ریخته‌گری 304 → گواهی مواد باید استاندارد حاکم، شماره حرارت، شیمی و خواص مکانیکی را تأیید کند.

• فرآیند ریخته‌گری: فناوری ریخته‌گری سیلیکا-سول → از فرم ریخته‌گری یکپارچه و هندسه تماس کنترل شده با طناب پشتیبانی می‌کند.

• پرداخت سطح: پولیش بالا / پولیش آینه‌ای → سطوح کاری صاف طناب به کاهش سایش کمک کرده و بازرسی بصری را ساده می‌کند.

• گزینه‌های بازرسی: بازرسی رادیوگرافی و تست بار کششی → دامنه، معیارهای پذیرش، نقاط شاهد و گزارش‌دهی قبل از تولید توافق می‌شود.

• تفاوت سری: مدل 6 اینچی دارای ابعاد A/B/C کوچکتر و وزن کمتر از مدل 10 اینچی است → دو نسخه را بدون بررسی نقشه، فونداسیون و مسیر خط، تعویض نکنید.

پارامترهای فنی اصلی

مشخصات اصلی محصول بر اساس اطلاعات ارائه شده برای مدل 6 اینچی.

ابعاد اصلی بر حسب میلی‌متر است. حروف ابعاد باید با نقشه محصول تأیید شده مطابقت داشته باشند.

راهنمای انتخاب و استعلام

مرحله 1: نسخه مورد نیاز را تأیید کنید: پیکربندی فشرده 6 اینچی یا پیکربندی بزرگتر 10 اینچی، همراه با نقشه مرجع یا مدل شاک موجود. فقط بر اساس نام اینچی انتخاب نکنید.

مرحله 2: نوع طناب یدک‌کشی، ساختار، قطر، MBL، کشش سرویس مورد انتظار، و زوایای پیشرو عادی در پلان و ارتفاع را ارائه دهید.

مرحله 3: بار پروژه مورد نیاز یا مبنای رتبه‌بندی را در صورت لزوم، جهت بار اصلی، حداکثر زاویه جانبی، محل عرشه، صفحه فونداسیون، تقویت کننده اطراف و چیدمان جوشکاری را تأیید کنید.

مرحله 4: الزامات گواهی مواد فولاد ضد زنگ ریخته‌گری 304، از جمله استاندارد مواد حاکم، شماره حرارت، شیمی، خواص مکانیکی و قابلیت ردیابی را تأیید کنید.

مرحله 5: پرداخت سطح، دامنه RT و سطح پذیرش، مقدار تست کششی یا بار اثبات، بازرسی شاهد، قابلیت ردیابی مواد، و دامنه گواهی را تعریف کنید.

مرحله 6: نوع کشتی، تعداد، نقشه نصب یا عکس‌ها، الزامات جامعه طبقه‌بندی، مقصد تحویل، و زمان تحویل مورد نیاز را ارائه دهید.

ساختار

بدنه یکپارچه فولاد ضد زنگ ریخته‌گری 304 | پایه نصب ثابت روی عرشه | کانال فشرده منحنی برای کار با طناب | شانه‌های راهنمای منحنی | سطوح تماس با پولیش بالا | فونداسیون تقویت شده کشتی توسط کشتی‌ساز

مزایای یدک‌کشی، ریخته‌گری و نصب

• کانال ثابت فشرده مسیر طناب یدک‌کشی را در جایی که یک راهنمای کوچکتر در سطح عرشه برای چیدمان‌های 6 اینچی، کارهای جایگزینی یا فضای فونداسیون محدود مورد نیاز است، کنترل می‌کند.

• سطوح کاری گرد و پولیش شده تماس موضعی تیز را کاهش داده و به محدود کردن سایش و له شدن روی طناب‌های یدک‌کشی مصنوعی یا سیمی کمک می‌کنند.

• فرم ریخته‌گری یکپارچه اتصالات ساخته شده در مسیر طناب را کاهش می‌دهد؛ استحکام ریخته‌گری و ضخامت دیواره باقی‌مانده پس از سنگ‌زنی، نقاط پذیرش کلیدی باقی می‌مانند.

• تست RT و بار کششی را می‌توان در صورت لزوم در برنامه بازرسی و تست گنجاند، با توافق منطقه بازرسی و معیارهای پذیرش قبل از تولید.

• رتبه‌بندی شاک به مسیر بار کامل بستگی دارد. صفحه عرشه، فونداسیون، تقویت کننده، اندازه جوش، طول جوش و جهت بار باید توسط طراح کشتی یا کشتی‌ساز تأیید شود.

• برای آب شور، آب لب‌شور، قرار گرفتن در معرض مواد شیمیایی یا خدمات بارج تانکر، الزامات تمیزکاری و غیرفعال‌سازی باید همراه با گواهی مواد فولاد ضد زنگ 304 و محیط سرویس بررسی شود.

نحوه کار

طناب یدک‌کشی به شاک فشرده نصب شده روی عرشه نزدیک می‌شود → خط وارد کانال ثابت پولیش شده می‌شود → سطوح تماس منحنی خط را هدایت و مهار می‌کنند → نیروی یدک‌کشی از طریق بدنه ریخته‌گری و پایه نصب منتقل می‌شود → ساختار عرشه تقویت شده بار را به کشتی توزیع می‌کند.

کاربردها

بارج‌های خشک فله داخلی آمریکا | بارج‌های تانکر | قایق‌های یدک‌کش و قایق‌های فشاری | قایق‌های کاری بندر و رودخانه | عملیات پهلوگیری | ایستگاه‌های یدک‌کشی و جابجایی بارج | پروژه‌های ساخت جدید و جایگزینی

C

گواهینامه‌ها و مزایا

گواهی مواد، سوابق بازرسی سازنده، گزارش‌های NDE، مستندات تست بار و گواهینامه مربوط به کلاس را می‌توان طبق الزامات پروژه و دامنه بازرسی توافق شده ترتیب داد؛ گواهینامه محصول کلاس مشروط به رویه تأیید و بازرسی قابل اجرا است.

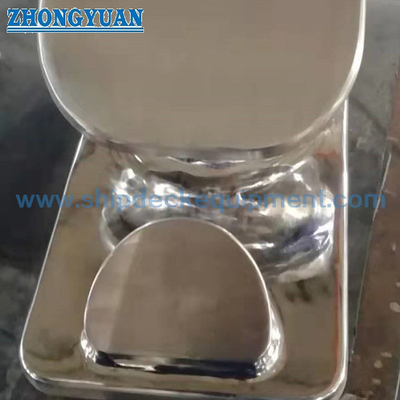

نقشه و عکس‌ها

سوالات متداول

Q1: چگونه باید نسخه‌های 6 اینچی و 10 اینچی متمایز شوند؟

A1: مدل 6 اینچی از ابعاد A/B/C کوچکتر و وزن تقریبی کمتر استفاده می‌کند و آن را برای چیدمان‌های فشرده عرشه یا موقعیت‌های جایگزینی که نقشه تأیید شده با هندسه 6 اینچی مطابقت دارد، مناسب‌تر می‌سازد. مدل 10 اینچی نیاز به فضای عرشه بزرگتر و تأیید فونداسیون جداگانه دارد.

Q2: چه اطلاعات بار باید قبل از انتخاب شاک تأیید شود؟

A2: بار پروژه مورد نیاز یا SWL، جهت بار اصلی، زاویه جانبی مجاز، فونداسیون کامل عرشه، جزئیات جوشکاری، و مبنای محاسبه یا تست تأیید شده را تأیید کنید. هیچ مقدار SWL خاص مدل نباید تا زمانی که این موارد تأیید شوند، استفاده شود.

Q3: معمولاً برای بازرسی ABS یا سایر کلاس‌ها چه چیزی لازم است؟

A3: دامنه باید قبل از تولید توافق شود و ممکن است شامل نقشه تأیید شده، گواهی مواد، قابلیت ردیابی مواد، رویه و گزارش NDE، رویه و نتایج تست بار، جزئیات جوشکاری یا فونداسیون، و حضور ناظر باشد.
